大创手持电钻适配升级电机轴结构

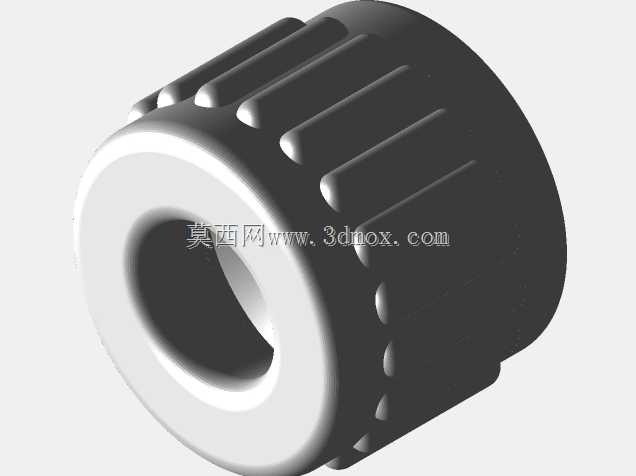

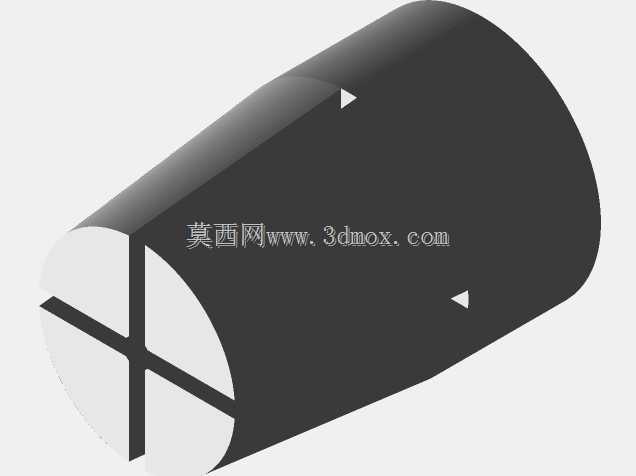

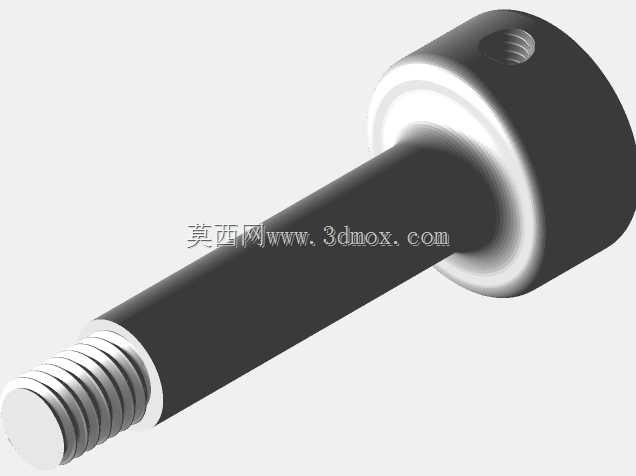

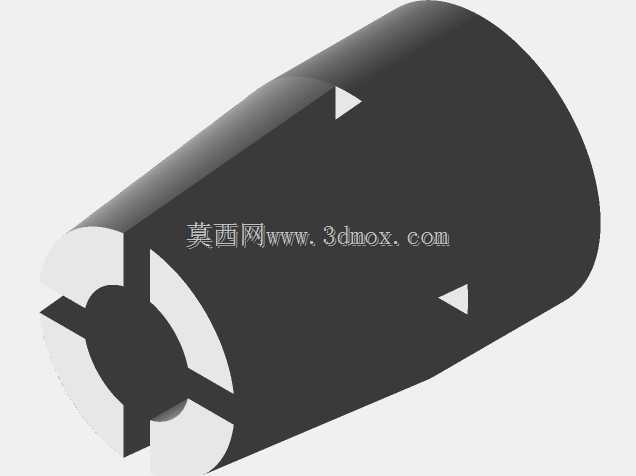

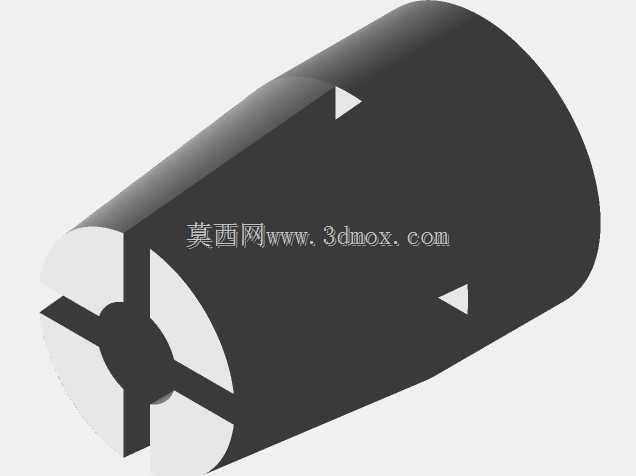

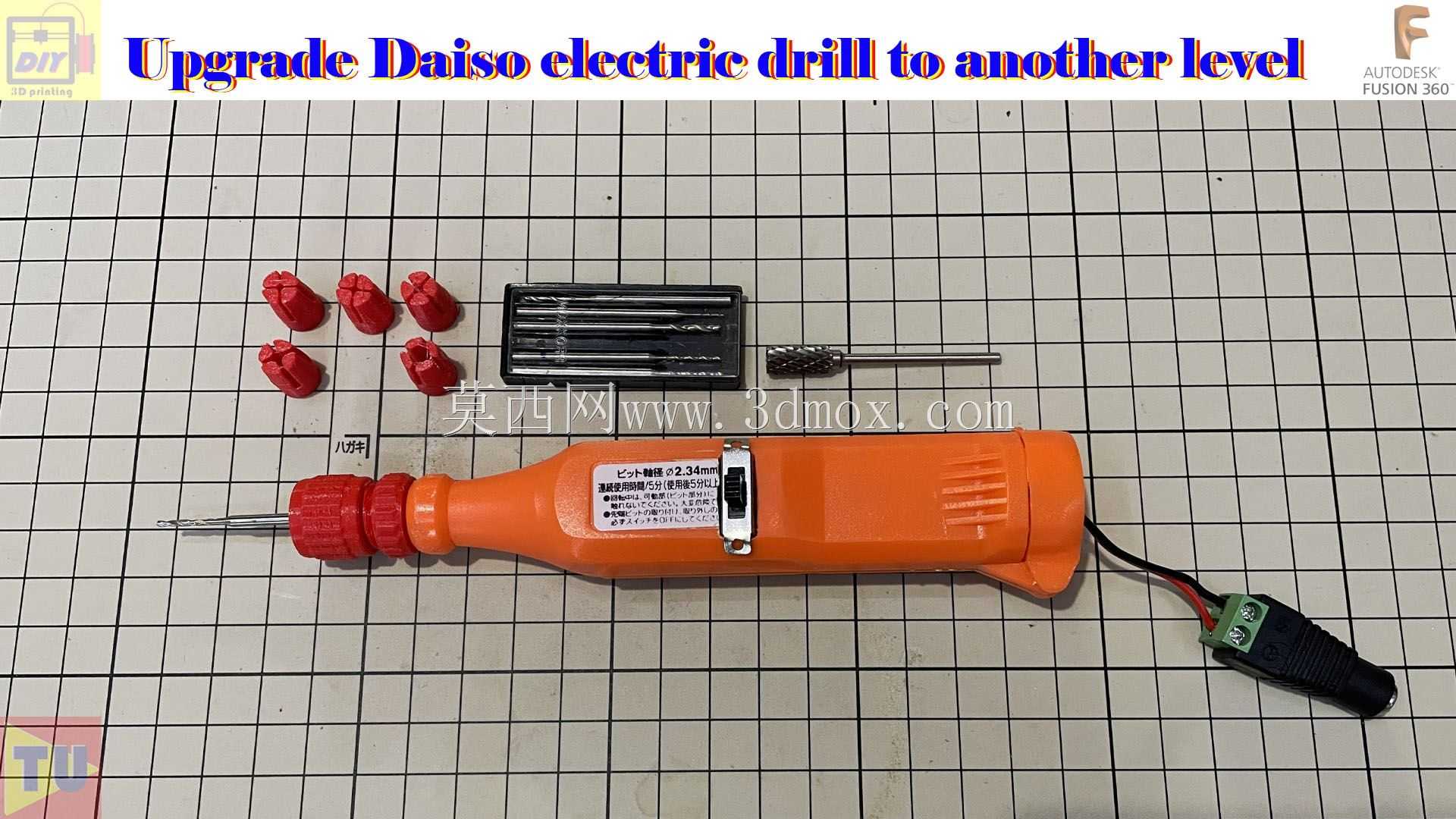

这款适配手持小型电钻的电机轴，核心面向民用DIY、小型手工加工场景的工具改装需求，日常可覆盖木材软塑材质的钻孔、打磨、微型雕刻作业，适配0.8mm到4mm直径范围的钻头与磨头附件，解决原有小功率电钻输出扭矩不足、夹头适配范围窄的实际使用痛点。从结构设计逻辑来看，轴体采用阶梯轴构型，整体同轴度公差控制在0.02mm以内，避免高速运转时出现径向跳动导致的钻孔偏斜、磨头抖动问题，输入端匹配常见550型微型直流电机的输出轴安装位，采用过盈配合加侧面顶丝固定的结构，可传递最大0.8N·m的输出扭矩，满足小型手持工具的功率输出需求，不会出现轴与电机转子滑脱的失效问题。输出端直接集成通用钻夹头的连接螺纹与定位锥面，无需额外加装转接轴即可适配标准微型钻夹头，减少传动链上的连接环节，进一步降低运转抖动的概率，同时轴体上预留的卡簧槽位可精准匹配原有电钻壳体内部的轴承安装位，安装时无需对原有壳体进行切削扩孔改造，直接替换原有原厂轴即可完成装配，安装边界完全匹配大创这款百元级手持电钻的内部腔体尺寸，轴体总长度控制在42mm，最大轴径6mm，各阶梯段的长度分别对应电机转子安装位、前轴承支撑位、夹头连接位的尺寸要求，装配后转子与定子的气隙均匀度保持在原厂设计公差范围内，不会出现扫膛问题。从实际使用的工况适配角度，轴体表面做了调质硬化处理，表面硬度达到HRC28-32，既保证足够的抗扭强度，又具备一定的韧性，应对手持作业时的偏载冲击不会出现断轴问题，日常使用中即使出现钻头卡滞的突发情况，轴体也不会发生塑性变形，可有效保护电机转子不受冲击损伤。针对业余手工场景的使用特点，轴体的安装定位基准与原厂轴完全一致，替换时只需拆下原有电钻的减速箱与输出轴，将新轴压入电机转子轴孔，锁紧侧面顶丝后依次装回轴承、钻夹头即可完成改装，不需要额外的定制加工配件，普通具备基础动手能力的用户即可完成装配。在功能拓展层面，这款轴体除了适配标准钻夹头之外，输出端的螺纹规格也兼容常见的微型打磨盘、切割片转接杆，更换不同附件后可完成小型工件的打磨、切割、抛光作业，拓展了原有小功率电钻的使用场景，从单一的钻孔功能拓展为多用途手持加工工具。结构设计上特意优化了轴肩的过渡圆角，所有直径变化的位置都采用R0.5的圆角过渡，避免应力集中导致的轴体疲劳断裂，长期高频使用下的结构可靠性远高于原厂未做圆角处理的冲压轴件。轴承配合位的尺寸公差采用k6级过渡配合，装配后轴承内圈与轴体无相对滑动，不会出现长期使用后轴体磨损导致的轴承旷量问题，有效延长工具的整体使用寿命。
