精密螺丝刀用圆柱转六角输出轴结构

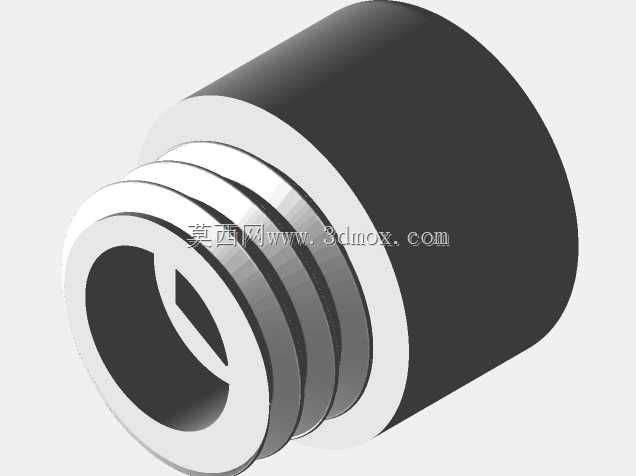

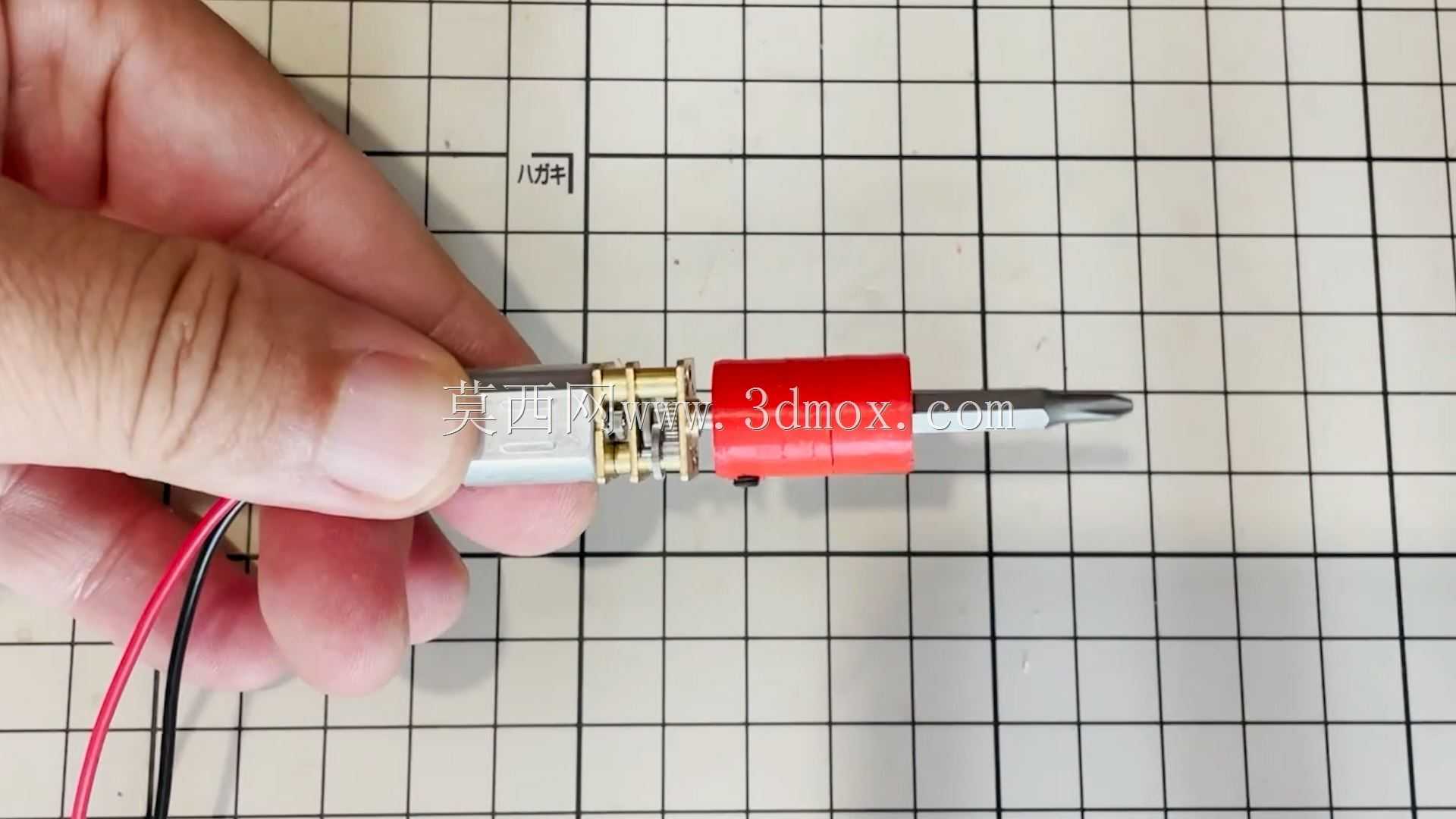

在精密装配、电子维修、小型器械拆装这类对扭矩输出精度、批头装夹便捷性有较高要求的作业场景里，动力输出端的轴结构直接决定了工具的使用体验与传动可靠性。这款轴结构专门适配微型电动精密螺丝刀套件，解决了微型齿轮组输出端与标准六角批头之间的衔接问题，让微型减速动力单元可以直接适配市面上通用的4mm六角柄精密批头，无需额外加装转接套，减少了传动环节的间隙累积。从实际使用场景来看，这类轴结构多用于手持微型电动螺丝刀、小型精密拧紧模组、桌面级精密装配工位的动力输出端，这类场景普遍要求动力输出端体积小巧、装夹批头快捷、传动同轴度高，不能出现批头晃动、扭矩传递打滑的问题，否则很容易刮花精密螺丝的槽口，造成小型精密零件的装配损伤。设计这款轴结构的时候，首先要匹配微型减速齿轮组的输出端安装尺寸，输入端采用圆柱结构，和齿轮组的输出轴孔形成稳定的过盈配合或者扁位定位配合，保证动力传递过程中不会出现周向打滑，输入端的直径匹配常规微型减速电机的齿轮组输出轴径，安装时可以直接压入齿轮组的输出端，不需要额外做复杂的定位结构，适配现有成熟的微型齿轮减速箱的安装边界，降低整套螺丝刀的装配难度。输出端采用六角快速卡盘结构，内孔尺寸适配4mm直径的六角批头，内部自带弹性卡紧结构，批头插入后可以自动锁止，拔出时只需要推动卡盘外圈的红色滑套就可以快速释放批头，单手即可完成批头更换，适配精密维修场景下频繁更换批头的操作需求。整个轴结构的外形尺寸控制严格，径向最大尺寸不超过卡盘滑套的外径，轴向长度匹配微型减速箱前端到批头装夹位的空间要求，不会额外增加螺丝刀头段的体积，保证手持操作时的视线不会被轴结构遮挡，方便操作人员对准细小的螺丝槽口。从传动特性来看，圆柱输入端和六角输出端保持极高的同轴度，加工时采用一次装夹成型的工艺保证两端的同轴度误差控制在极小范围内，高速转动时不会出现偏心晃动，避免批头转动时的摆幅过大损伤螺丝。卡盘的内部弹性结构采用耐疲劳的弹性金属片，经过多次插拔循环后依然能保持足够的卡紧力，不会出现批头松动脱落的问题，同时卡盘滑套的滑动行程经过优化，只需要很小的推动距离就可以完成批头的解锁，操作力度轻柔，适合长时间精密作业的操作手感需求。安装边界方面，轴结构的输入端和减速箱输出端配合的位置做了限位台阶，压装到位后台阶面和减速箱的端面贴合，保证轴向定位准确，不会出现轴体窜动的问题，卡盘滑套和减速箱外壳之间预留了足够的滑动间隙，推动滑套更换批头的时候不会和减速箱外壳产生摩擦干涉。在实际选型适配的时候，只需要确认所搭配的微型齿轮减速箱输出轴径匹配输入端尺寸，前端有足够的空间容纳卡盘结构，就可以直接套用这款轴结构，不需要对原有减速箱的结构做修改，能够快速完成精密电动螺丝刀的动力端结构搭建，也可以用于小型自动化拧紧工位的末端输出轴改造，把原有圆柱输出端改成六角快换结构，提升批头更换效率。结构上没有多余的复杂零件，整体装配简单，卡盘的内部零件都集成在轴体内部，不会出现零件脱落的问题，日常使用过程中不需要额外的维护，只需要定期清理卡盘缝隙里的金属碎屑就可以保持卡紧动作顺畅。针对精密作业的需求，轴体的输出端六角内孔的尺寸公差控制严格，和标准4mm六角批头的配合间隙极小，传动时的回程间隙可以控制在很低的水平，保证拧紧小螺丝的时候扭矩传递精准，不会因为间隙问题出现扭矩过冲损坏精密零件的情况。
