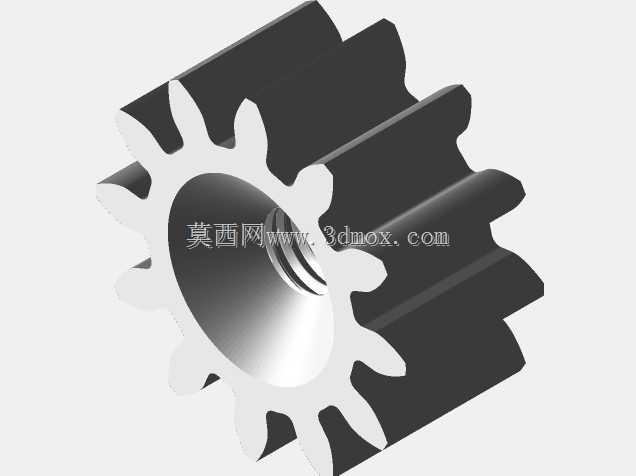

这套行星齿轮传动结构,核心适配小功率驱动场景下的大扭矩输出需求,日常可搭配小规格直流电机使用,常见于桌面级小型负载举升机构、教学演示教具、小型自动化工位的动力传输环节,也可作为3D打印机械结构的实训案例,帮助从业者理解行星轮系的传动逻辑。从实际使用场景来看,这类小体积行星减速结构,不需要复杂的安装基座,方形外壳的四个角预留了标准紧固件安装位,可直接通过M3规格螺丝固定在厚度3-8mm的安装板上,外壳整体尺寸控制在掌心范围,不会占用过多设备内部空间,适合对安装体积有严格限制的小型设备使用。设计过程中,轮系的参数匹配是核心环节,内齿圈、太阳轮、行星轮的齿形参数经过适配,保证传动过程中啮合间隙均匀,不会出现卡滞或传动空程过大的问题,

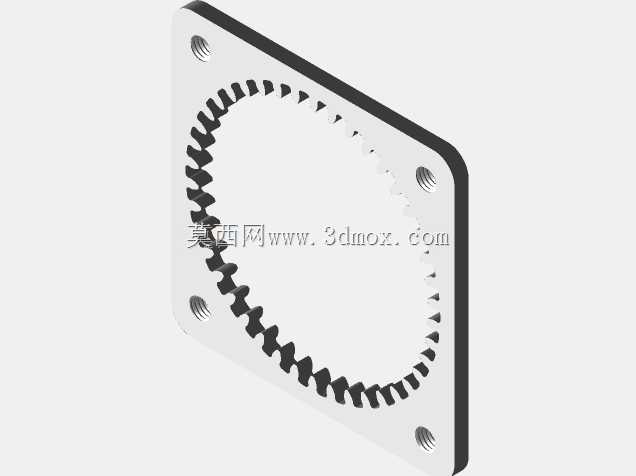

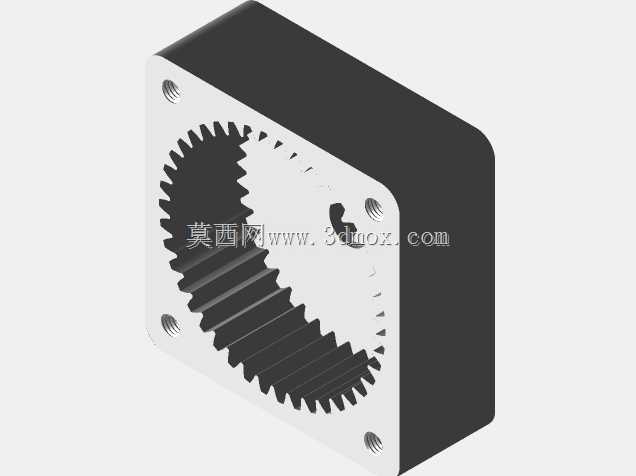

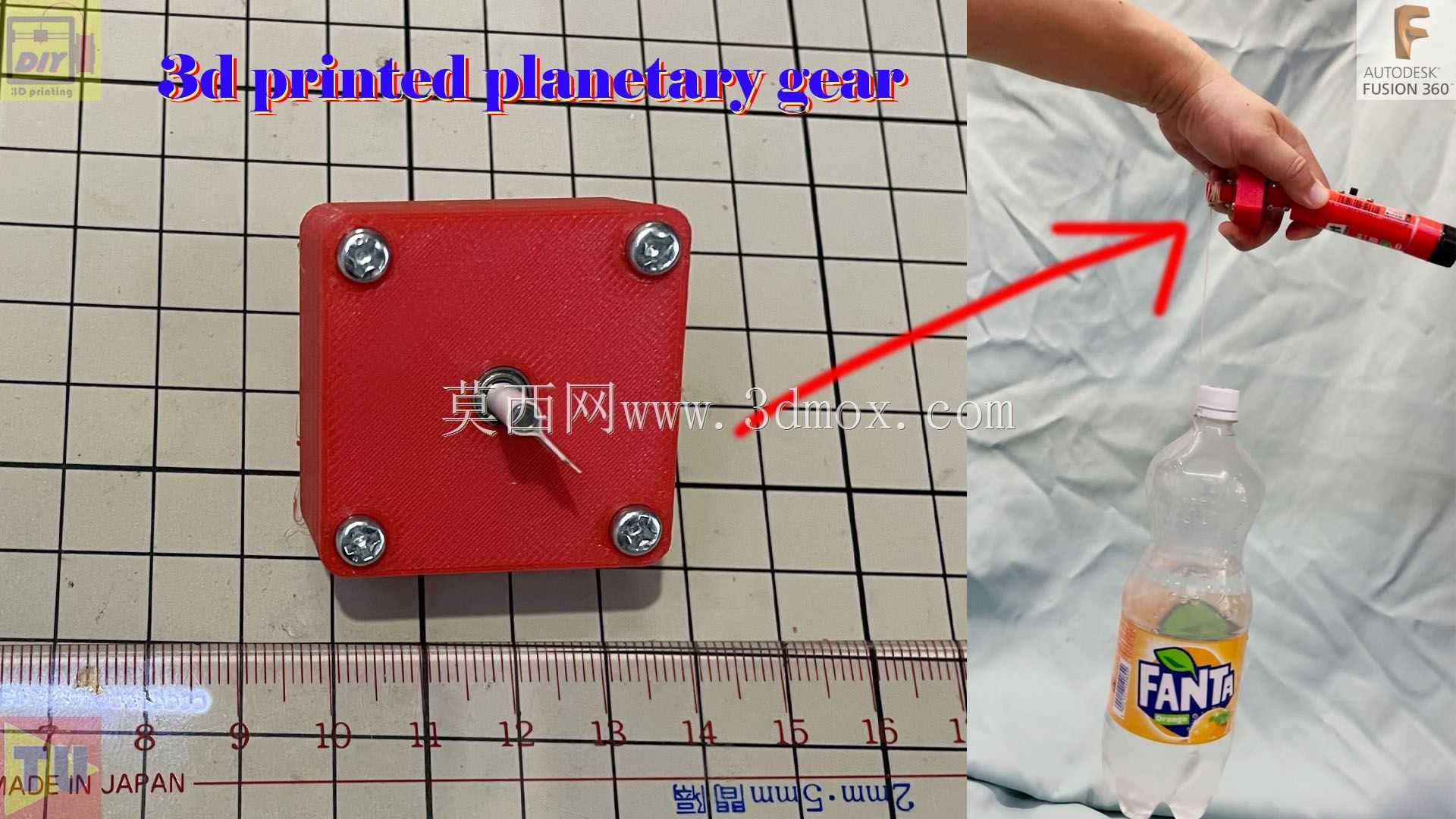

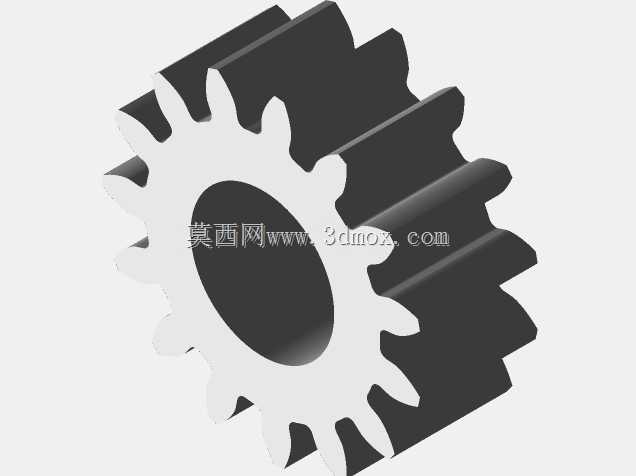

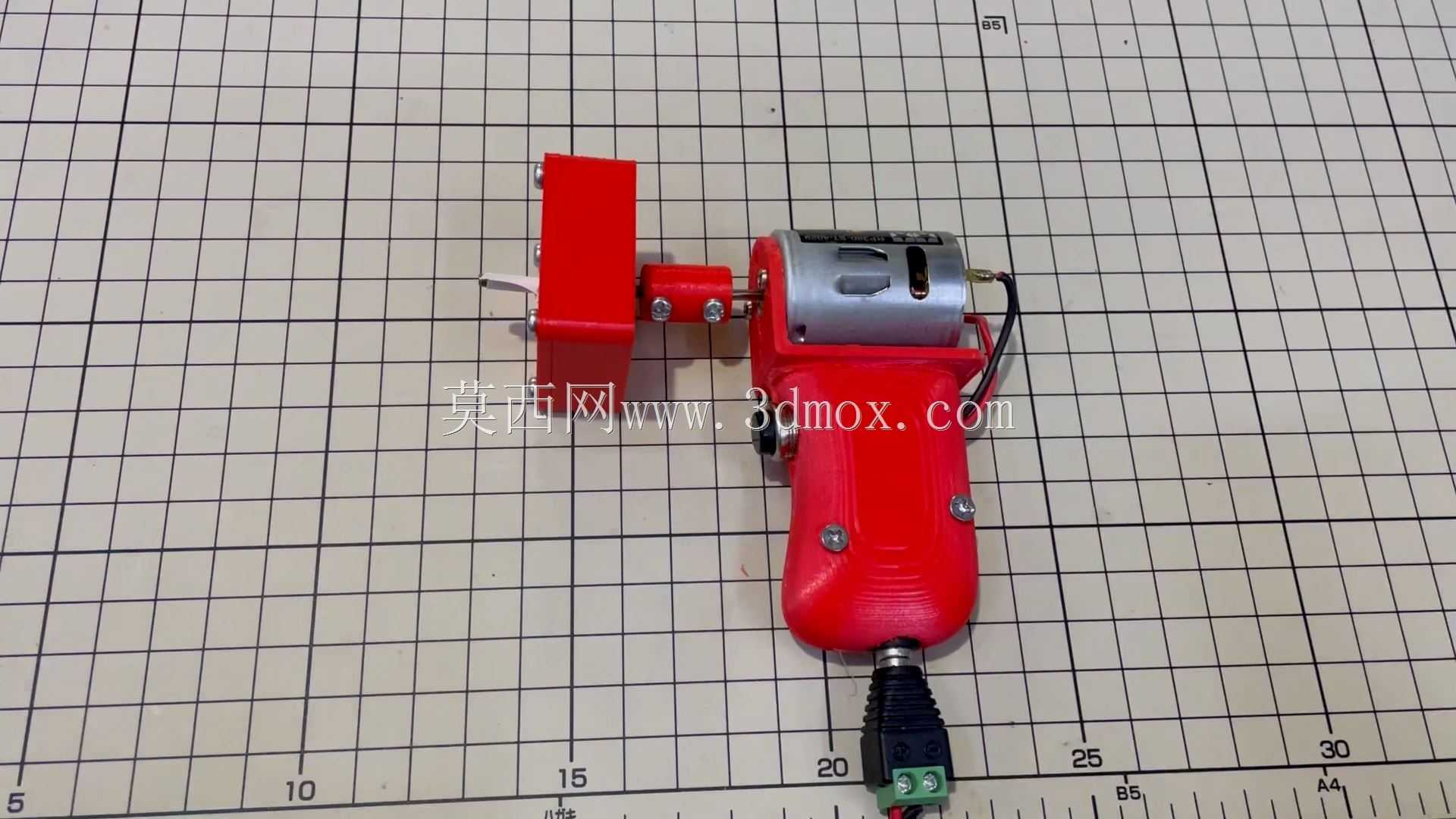

传动比设置兼顾了输出扭矩和输出转速,搭配单节AA电池供电的小电机即可驱动,输出端可稳定提起1公斤左右的负载,完全满足小型轻载场景的动力需求。结构的组成部分非常清晰,外部方形壳体承担内部轮系的防护和定位作用,内部太阳轮直接对接电机输出轴,三个行星轮均匀分布在太阳轮和内齿圈之间,通过行星架将动力汇总输出,转动过程中载荷被三个行星轮均匀分担,相比普通定轴齿轮组,同等体积下能承受更大的径向载荷,传动平稳性也更优,运行过程中不会出现明显的抖动或异响。安装边界方面,壳体上的四个安装孔呈矩形分布,孔位间距适配常见的小型电机安装尺寸,不需要额外制作转接板即可完成电机与减速结构的对接,输出轴的伸出长度控制在合理范围,可直接对接小型卷线轮、
摆杆等执行部件,不需要额外加装联轴器。从结构设计的细节来看,所有轮系部件的壁厚都经过适配,既满足3D打印的成型要求,不会出现打印过程中薄壁变形的问题,也能保证轮齿的结构强度,在额定负载下不会出现断齿或形变;壳体的合模面做了定位止口设计,上下壳体扣合后不会出现错位,保证内部轴承和轮系的同轴度,减少传动过程中的摩擦损耗。这套结构的实际用途并不局限于单一的举升场景,也可改装为小型传送带的驱动减速单元、桌面机械臂的关节减速模块、小型阀门的驱动结构,只要是需要小体积大减速比传动的轻载场景,都可以通过调整输出轴的连接形式直接适配。轮系内部预留了标准轴承的安装位,使用标准微型轴承支撑转动轴,相比直接用塑料孔位做转动支撑,能大幅降低转动阻力,
延长结构的使用寿命,长时间运行也不会出现轴孔磨损导致的同轴度下降问题。在实际装配过程中,只需要按照顺序将太阳轮固定在电机轴上,依次装入行星轮、行星架,扣合上下壳体并拧紧紧固件即可完成组装,不需要复杂的调隙步骤,对装配人员的技术要求较低,适合批量组装或者个人DIY制作。传动过程中,动力从太阳轮输入,带动三个行星轮沿内齿圈公转,同时行星轮自身自转,通过行星架将减速后的动力输出,整个传动过程的力流传递路径短,机械效率保持在较高水平,不会出现过多的动力损耗,小功率电机也能获得足够的输出扭矩。外壳表面做了平整化处理,没有多余的凸起结构,安装时可以紧贴设备内壁,进一步节省安装空间,壳体的边角做了小圆弧过渡,不会出现尖锐边角划伤操作人员或线路的问题,符合小型设备的安全设计要求。
