参数可调式工业传动斜齿轮结构

项目分类:3D模型 发布时间:2021-10-21 ID:330543
  • 参数可调式工业传动斜齿轮结构
  • 参数可调式工业传动斜齿轮结构
  • 参数可调式工业传动斜齿轮结构

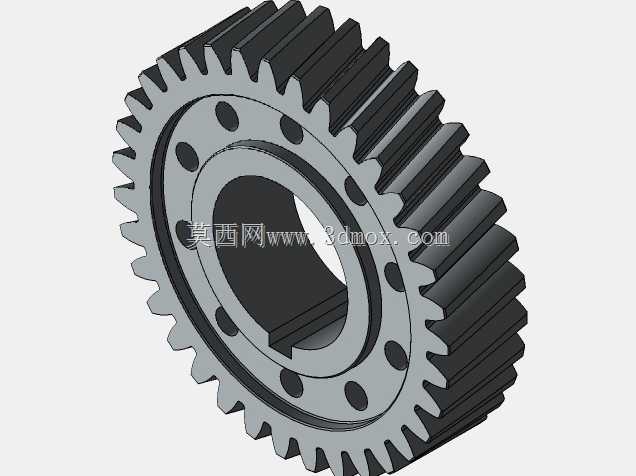

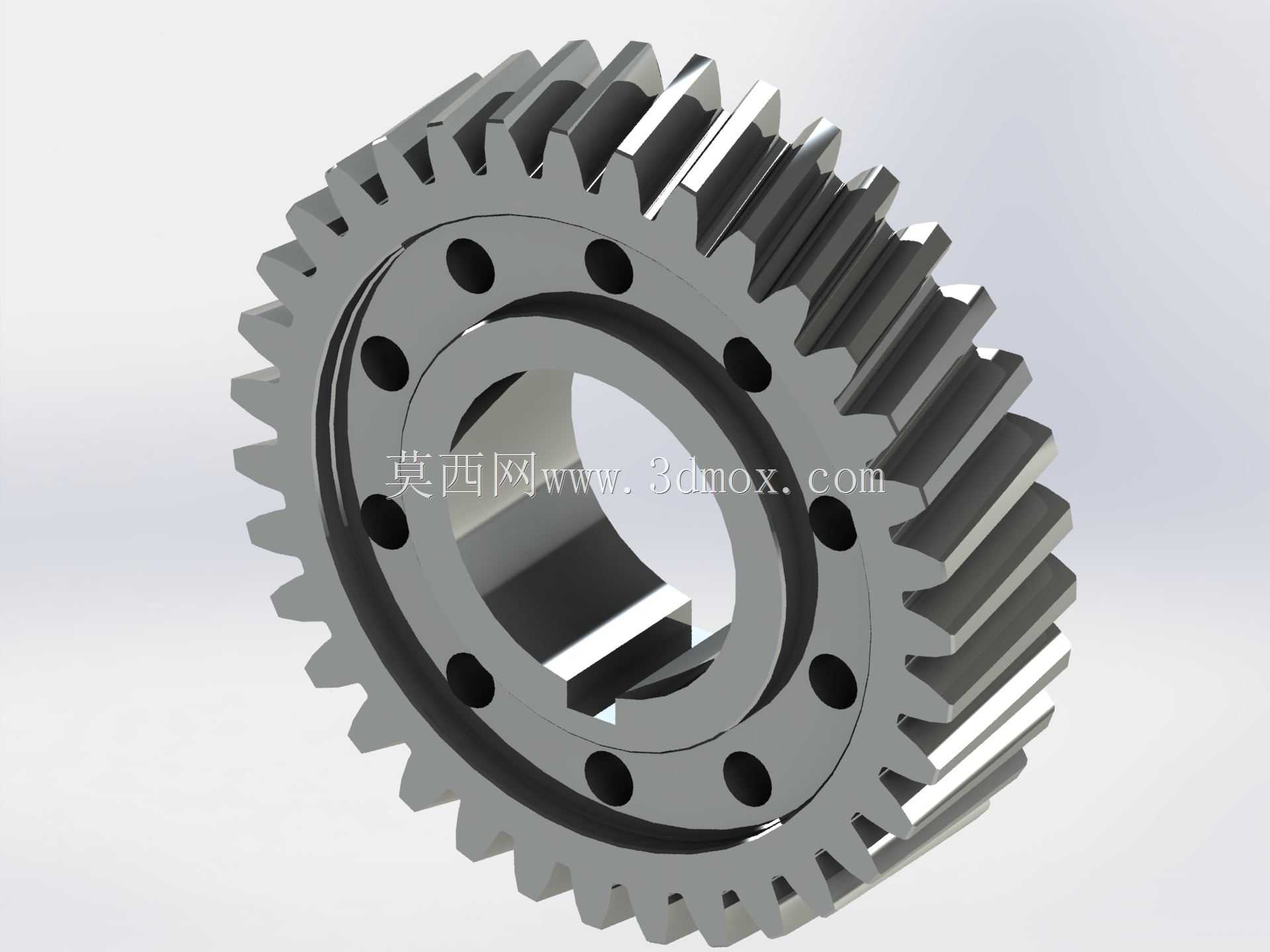

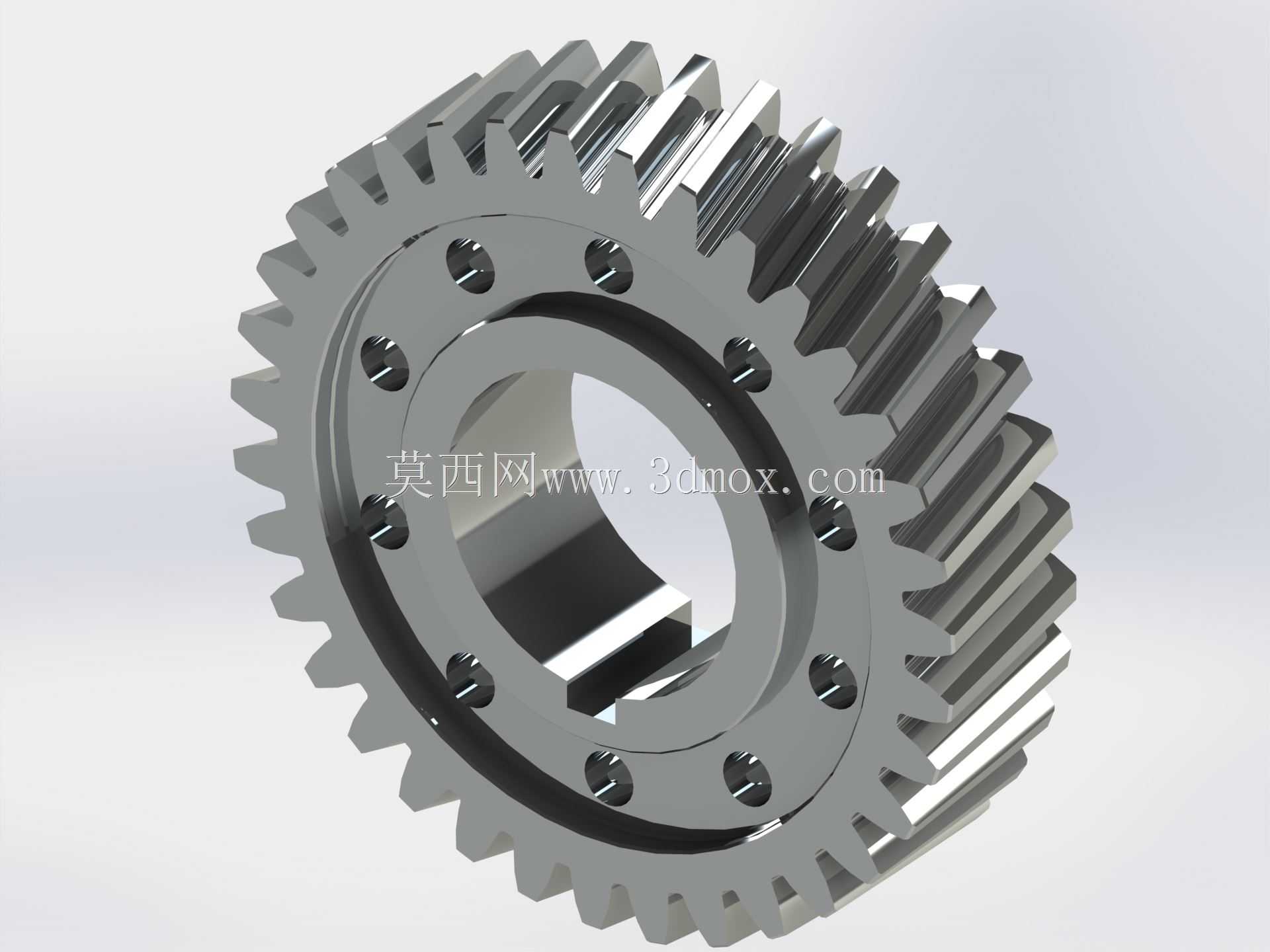

在各类需要平稳动力传递的工业传动场景中,斜齿轮的应用覆盖了从通用输送设备、机床主轴传动到重型工程机械变速机构的广泛领域,和直齿圆柱齿轮相比,斜齿轮的轮齿沿螺旋角方向逐步进入啮合状态,传动过程中不会出现整齿突然加载、卸载的冲击,运行噪音更低,承载能力更强,尤其适合中高速、重载的连续运转工况。这款斜齿轮在设计阶段就预留了参数调整空间,核心的齿数、齿面宽度参数可根据实际传动比、载荷需求做对应修改,不需要从零开始重构齿形特征,能大幅缩短不同规格传动方案的迭代周期。从结构细节来看,轮体采用辐板带安装孔的结构形式,中心设置带键槽的通孔用于和传动轴配合,周向均匀分布的螺栓孔用于和相邻传动部件做轴向锁紧固定,这种结构在保证轮体整体刚度的前提下,尽可能降低了零件自身重量,减少高速运转时的转动惯量,避免启停阶段的传动冲击。齿形部分采用渐开线斜齿廓设计,啮合重合度比同模数直齿轮高出30%以上,轮齿受力时的接触线沿齿宽方向倾斜分布,单位齿长上的载荷更小,齿面接触疲劳强度和齿根弯曲强度都有明显提升,能适应长时间连续运转的工况需求。设计过程中优先考虑了安装适配性,中心孔的键槽尺寸符合通用传动轴的配合公差要求,周向安装孔的分度圆直径参考了常规传动法兰的连接尺寸,不需要额外做转接法兰就能直接适配多数常规传动箱的安装边界,齿顶圆、齿根圆的尺寸公差按照通用传动件的精度等级设定,装配时不需要做额外的修配加工。在实际设备应用中,这类斜齿轮既可以作为平行轴传动系统的主动轮使用,也可以配对作为从动轮承担动力输出,在输送线的减速单元、机床的进给传动箱、工程机械的分动机构中都能适配,调整齿面宽度参数时,可根据传递扭矩的大小对应增减齿宽,扭矩越大则适当增加齿宽来提升承载能力,调整齿数时可结合配对齿轮的齿数匹配目标传动比,满足不同转速、扭矩的输出需求。轮体的辐板厚度做了等强度优化,在螺栓孔位置做了局部加厚处理,避免螺栓锁紧时出现局部应力集中导致的轮体变形,齿端做了小尺寸倒角处理,装配时能顺利导入啮合位置,避免轮齿边缘磕碰损伤,也能减少啮合初始阶段的端部磨损。考虑到实际运转时的润滑需求,轮齿表面的粗糙度参数按照啮合传动的要求设定,能在齿面形成稳定的润滑油膜,减少干摩擦导致的齿面磨损,延长零件的使用寿命。和常规固定参数的斜齿轮模型不同,这款结构的参数化特征保留了齿形生成的完整逻辑,修改齿数时齿廓曲线会自动重新生成,不会出现特征报错的问题,调整齿宽时轮体的辐板、安装孔位置会同步做对应适配,不需要逐个修改特征尺寸,对于需要快速搭建不同规格传动方案的结构设计人员来说,能省去大量重复建模的时间。在安装边界的适配设计上,中心孔的直径范围覆盖了常规中小功率传动的常用轴径尺寸,周向安装孔的数量可根据连接强度需求做对应调整,当传递扭矩较大时可增加安装孔数量来提升连接可靠性,整体结构的尺寸链设计充分考虑了和标准轴承、密封件、传动轴的配合公差,装配后不会出现干涉问题,能直接用于传动系统的虚拟装配验证,检查传动过程中的运动干涉、间隙匹配情况,也能用于后续的工程图生成、加工工艺编制环节。
