气缸端面钻孔中心定位找正工具

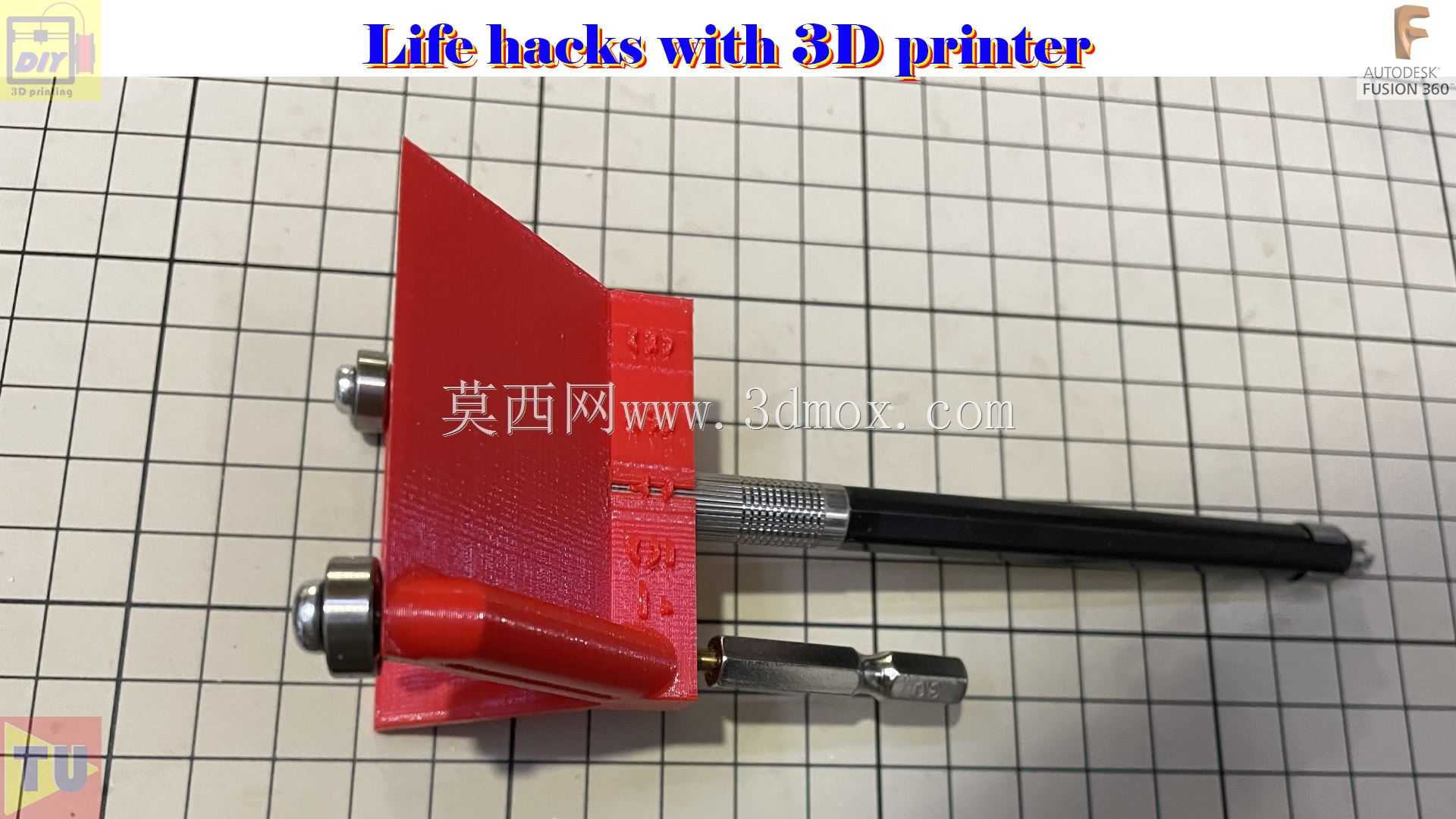

在气动元件维修、小型液压缸端面二次加工的现场场景里，经常会遇到圆形柱面工件端面中心定位偏差的问题——这类工件没有预先打制的中心孔，手持电钻或台钻钻孔时很容易出现孔位偏心，轻则导致后续安装的气嘴、轴件同轴度不足引发漏气，重则直接造成工件报废。这款中心找正工具就是针对这类圆形截面工件的端面中心定位需求设计的，不需要依赖划线平台、高度尺等前置测量设备，直接卡装在工件端面就能快速锁定中心位置，适配现场抢修、小批量机加工的快速定位需求。从结构设计来看，工具主体采用L型直角靠板作为定位基准，两个带轴承的滚动触头分别贴合在圆柱工件的外圆面上，靠板的直角边与两个触头的对称中心线完全重合，当两个触头同时贴紧圆柱外圆时，工具自带的中心导向套轴线就会精准对准圆柱工件的端面中心，导向套内孔可以直接适配对应规格的钻头，钻孔时钻头沿着导向套进给，完全避免手持钻孔的偏摆问题。设计时特意将两个滚动触头的间距做了多档位适配，靠板侧面预留了不同直径档位的刻度标识，可以覆盖常见的小型气缸、圆轴类工件的直径范围，不需要额外更换触头就能适配多规格工件，减少现场换件的辅助时间。导向套部分采用快换式结构，可以根据钻孔直径更换不同内径的导向套，适配不同规格的钻头使用，避免导向间隙过大导致的钻孔偏斜。工具的握持部分做了贴合手部的弧形凸起，手持按压时受力均匀，不会因为按压偏移导致定位失准，靠板的直角边做了淬火硬化处理，长期与工件端面摩擦也不会出现磨损变形，保证定位基准的长期精度。安装边界方面，工具整体的卡装深度控制在合理范围，不会干涉工件周边的管路、安装座结构，即使是已经装在设备上的气缸，不需要拆卸工件就能直接在原位完成中心定位钻孔，大幅降低设备维修的拆装工作量。两个滚动触头采用深沟球轴承结构，贴合工件外圆滑动时阻力极小，调整位置时不会刮伤工件的外圆表面，对于表面粗糙度要求较高的镀铬气缸杆、抛光液压缸筒也能直接使用，不会留下划痕损伤。导向套与主体的连接采用过盈定位加侧面顶丝紧固的方式，钻孔时的轴向力不会导致导向套移位，长期使用后如果导向套内孔出现磨损，只需要松开顶丝更换新的导向套即可，不需要整体更换工具，降低使用成本。在实际使用场景中，不管是设备维修现场的应急钻孔，还是金工车间小批量圆形工件的中心孔加工，这款工具都能替代传统的划线打样冲流程，把单工件的中心定位时间从几分钟压缩到几秒钟，同时定位精度远高于手工划线的水平，避免因为划线误差导致的孔位超差。设计时还考虑了与手动钻孔工具的适配性，工具主体预留了标准六角柄的连接位，可以直接装在手电钻的辅助手柄位置，也可以单独手持使用，适配不同的操作习惯。靠板的背面做了加强筋结构，在保证整体重量轻便的前提下，提升了靠板的结构刚性，按压时不会出现翘曲变形，保证直角基准的准确性。触头的伸出长度做了限位设计，即使是薄壁气缸筒，触头也不会顶穿工件壁面，适配薄壁类圆形工件的定位需求。
