适配多型号直流电机的手持安装支架

　　在小型电动工具DIY、桌面级精密加工、电子维修作业场景中，小功率直流电机的固定与手持操作一直是零散作业里的常见痛点，这类电机本身输出轴适配各类微型打磨头、钻头、抛光轮，却因为没有配套的握持固定结构，作业时要么需要临时用扎带捆绑固定在木质或塑料手柄上，要么直接手持电机壳体，既容易因为电机运转发热烫伤，也无法稳定控制作业进给力度，很容易出现打磨偏位、钻孔歪斜的问题，这款适配多型号直流电机的手持支架，就是针对这类零散作业场景的实用结构件。从实际使用的角度出发，这款支架首先覆盖了市面常见的小尺寸直流电机安装需求，可兼容370、380、390、2030、2040、2435等多款常用微型直流电机，不需要针对每一款电机单独开模制作固定结构，

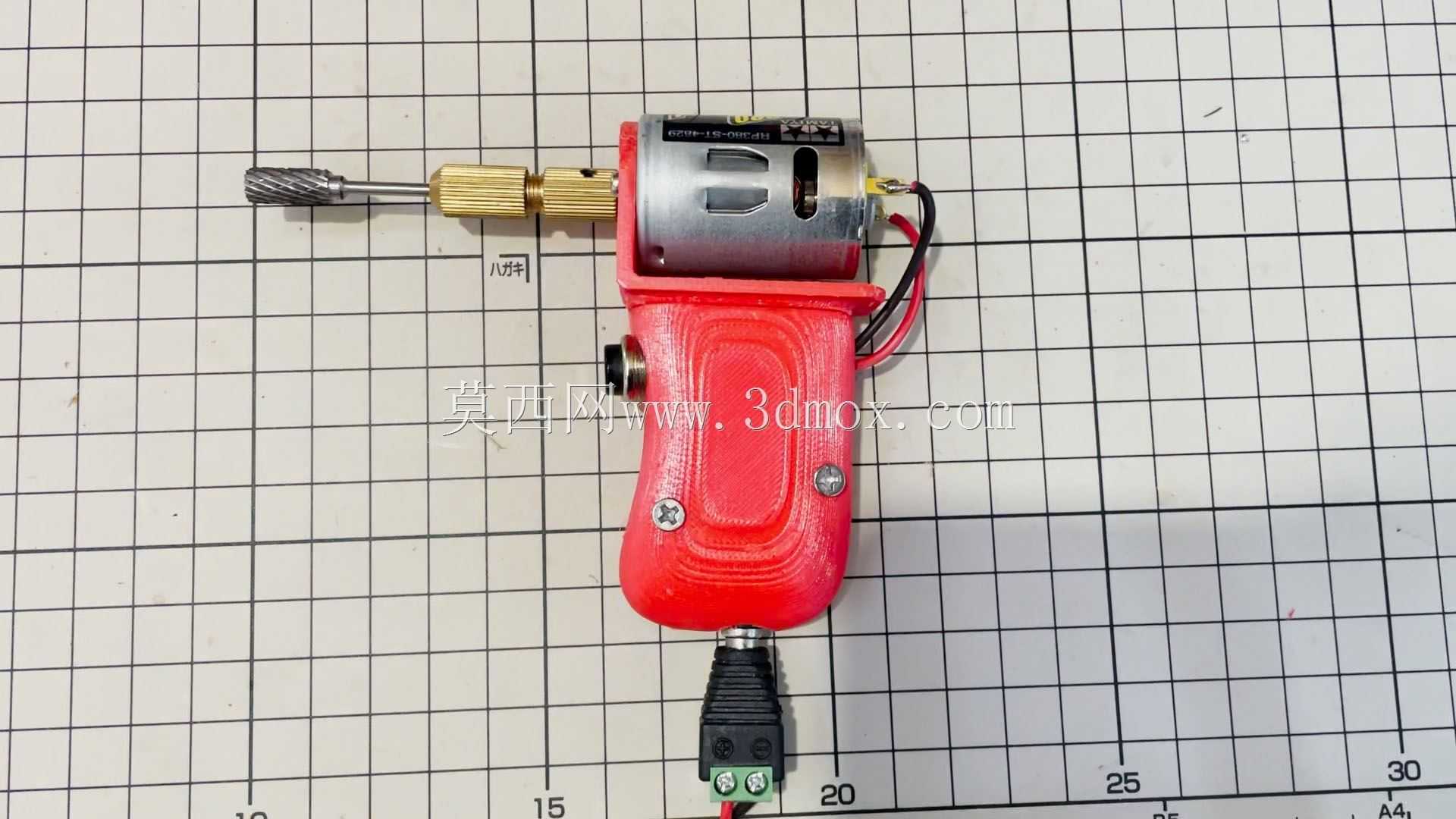

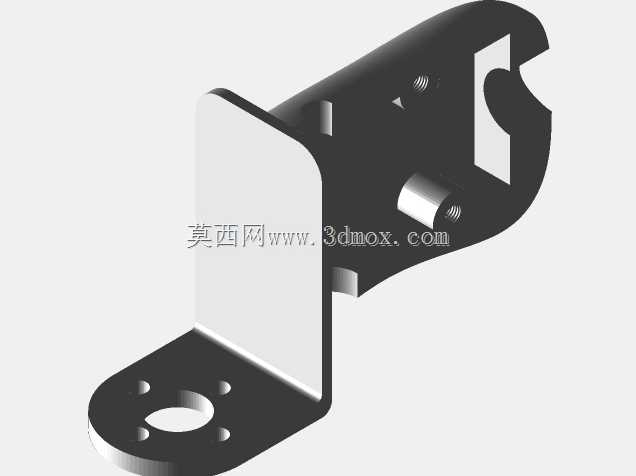

　　对于经常做小型电动工具改装、桌面作业的从业者来说，单款支架就能适配手头多数存量电机，大幅减少了重复制作固定件的工作量。支架的握持部分采用贴合人手握持弧度的曲面设计，整体轮廓没有尖锐棱角，长时间握持作业也不会出现硌手的问题，壳体上预留的两颗固定螺丝孔位，直接对应电机壳体的安装定位点，安装时只需要将电机推入支架的定位腔体，拧上两颗固定螺丝就能完成电机与支架的刚性连接，不需要额外做粘接或者捆绑固定，连接强度足够承受电机打磨、钻孔时的反向扭矩，不会出现电机在支架内打转的情况。支架的电机安装腔体做了精准的尺寸限位，内壁与电机外壳的配合间隙控制在0.1mm以内，既可以轻松将电机推入腔体，又不会因为间隙过大导致电机运转时出现晃动，从根源上避免了因为固定不稳导致的输出轴跳动问题，保证打磨、钻孔作业时的精度。支架尾部预留了走线槽位，电机的供电引线可以从槽位内顺出，不会出现引线被挤压、弯折导致的线皮破损问题，同时尾部的结构也可以适配常见的DC电源插头，插装电源后不会因为插头的凸出让握持手感变差。除了带握持手柄的结构版本，这款支架还设计了无手柄的安装版本，无柄版本可以直接通过侧面的安装孔固定在桌面台架、小型设备机架上，作为固定动力输出单元使用，比如搭配小型传送带做微型输送设备的动力源，或者固定在台架上做小型打磨工位的动力头，一套结构就能满足手持作业和固定安装两种使用场景。在安装边界的设计上，支架前端留出了足够的夹头安装空间，

　　电机输出轴伸出支架端面的长度足够适配市面上常见的微型钻夹头、打磨夹头，夹头的调节旋转不会和支架端面产生干涉，安装夹头后可以稳固夹持0.3mm-4mm直径的各类作业头，涵盖了微型钻头、旋转锉、抛光轮、砂轮磨头等常用小型作业耗材。支架的整体壁厚做了均匀化设计，壁厚控制在2.5mm左右，既保证了结构强度，在手持作业时不会因为受力出现形变，又不会因为壁厚过大导致整体重量过高，长时间手持操作不会产生明显的负重感。从结构设计的逻辑来看，这款支架没有做多余的装饰性结构，所有的曲面、孔位、槽位都是围绕实际使用需求设计：握持面的细微防滑纹理是为了手上沾有少量油污、灰尘时也能稳固握持，不会打滑；固定螺丝采用沉头设计，螺丝拧入后端面和支架表面齐平，

　　不会凸起硌手；电机腔体的入口处做了微小的导入倒角，安装电机时不需要精准对齐就能顺利推入，降低了安装对位的难度。在实际的维修、DIY作业场景里，这类支架的实用性远高于很多集成度高的成品小型电磨、电钻，因为使用者可以根据自己的作业需求更换不同转速、不同功率的适配电机，需要大扭矩打磨时就换高扭矩低转速电机，需要精密钻孔时就换高转速低震动电机，不需要因为动力参数不符购置多台成品工具，只需要更换支架内的电机就能适配不同作业需求，大幅降低了小型作业场景的工具购置成本，也减少了工具存放占用的空间。对于结构设计从业者来说，这类小结构件的设计核心从来不是复杂的曲面或者精巧的机构，而是精准匹配实际使用中的每一个细节需求：从握持的手感、安装的便捷性、走线的合理性，到不同场景的适配性，每一处尺寸的设定都要对应实际使用中的痛点，才能做出真正好用的实用结构，而不是只能看外观的展示模型。
