常用结构构件截面动态参数化块设计

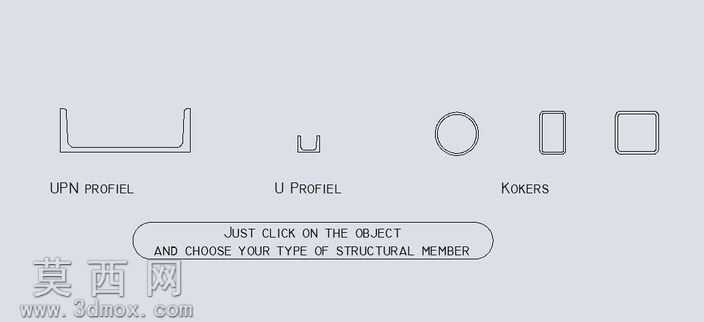

本次设计的结构构件动态参数块，围绕工程设计中常用的型材截面类型展开建模，覆盖U型槽钢、圆形管材、矩形管材、方形管材四类高频使用的结构构件截面，采用动态块的参数化设计逻辑搭建，方便设计人员在绘图过程中快速调用、调整对应规格的构件截面，大幅提升结构设计阶段的绘图效率。建模过程中首先梳理各类截面的几何特征，针对UPN型号U型截面，精准还原其翼缘斜度、腹板厚度、圆角过渡的标准几何特征，保证截面轮廓符合通用型材的尺寸规范；针对普通U型截面，简化翼缘斜度参数，适配轻型槽钢类构件的截面表达需求；圆形截面保留内外径参数关联，可通过参数调整快速切换不同壁厚的圆管截面；矩形与方形截面分别设置长宽、壁厚的可调参数，同时保留截面转角处的圆角过渡特征，还原真实型材的工艺细节。动态块的交互逻辑设计上，设置点击选择的触发机制，用户点击对应截面图形即可进入对应构件的参数调整界面，无需在块库中反复查找对应构件，交互提示清晰明确，降低使用门槛。材质表达上采用简洁的线框渲染风格，突出截面轮廓的几何特征，避免多余材质效果干扰截面尺寸的识别，同时在块内嵌入毫米单位的尺寸基准，保证调用时的尺寸精度统一。结构逻辑上，每类截面的参数都设置合理的取值范围，避免参数调整时出现几何畸变，不同截面之间设置独立的参数组，互不干扰，同时预留扩展接口，可后续添加其他类型的型材截面，丰富动态块的覆盖范围。设计思路围绕工程绘图的实际使用场景出发，摒弃冗余的装饰性元素，聚焦于截面的准确性、参数调整的便捷性、调用的高效性，让设计人员在绘制钢结构、设备框架等相关图纸时，能够快速调取匹配的构件截面，通过参数调整快速生成对应规格的图形，减少重复绘制截面轮廓的工作量，同时保证不同图纸中同类构件截面的表达规范统一，避免手动绘制带来的尺寸误差与表达不规范问题。
