微导线检测用精密接触式测量电极

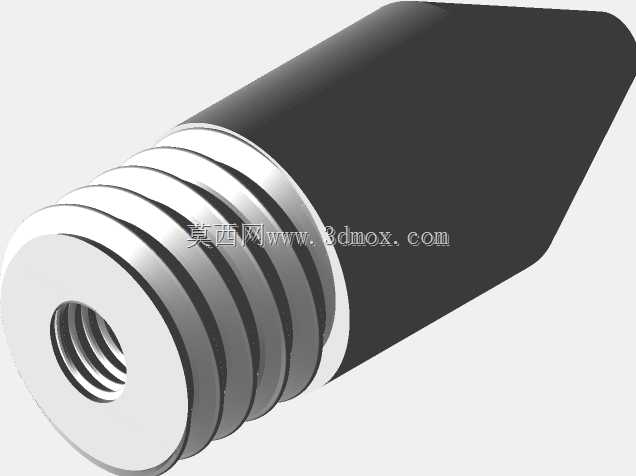

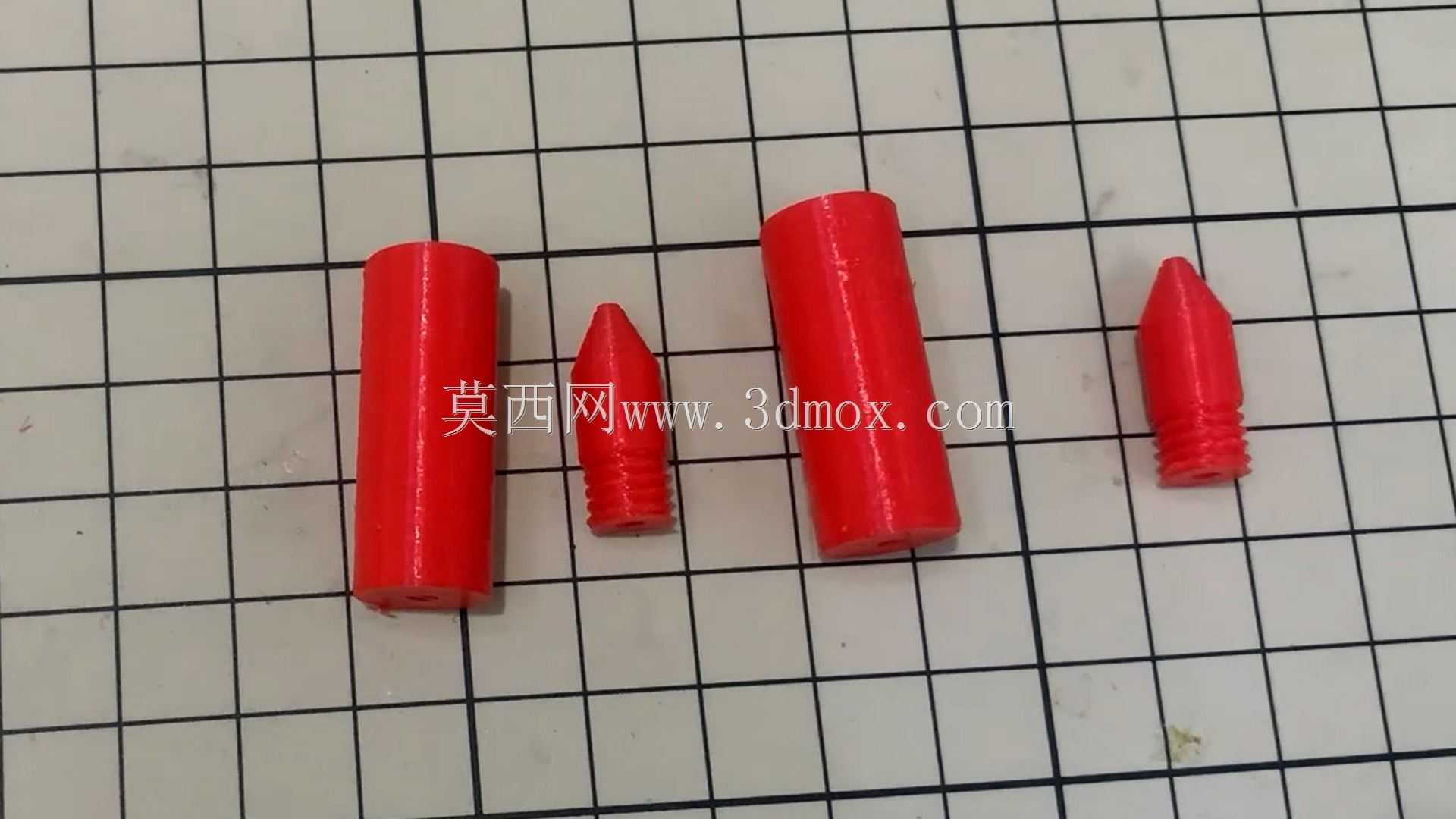

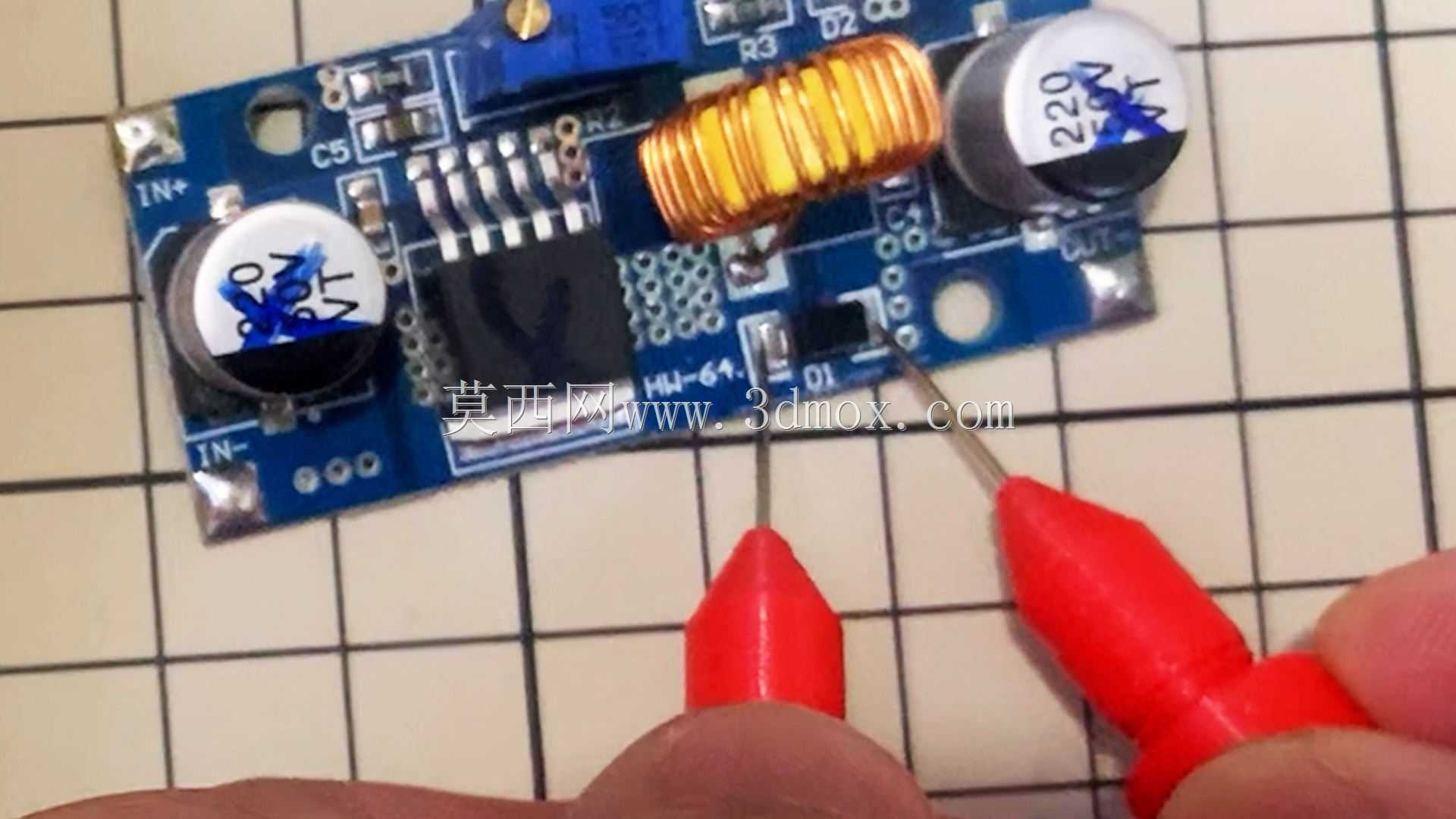

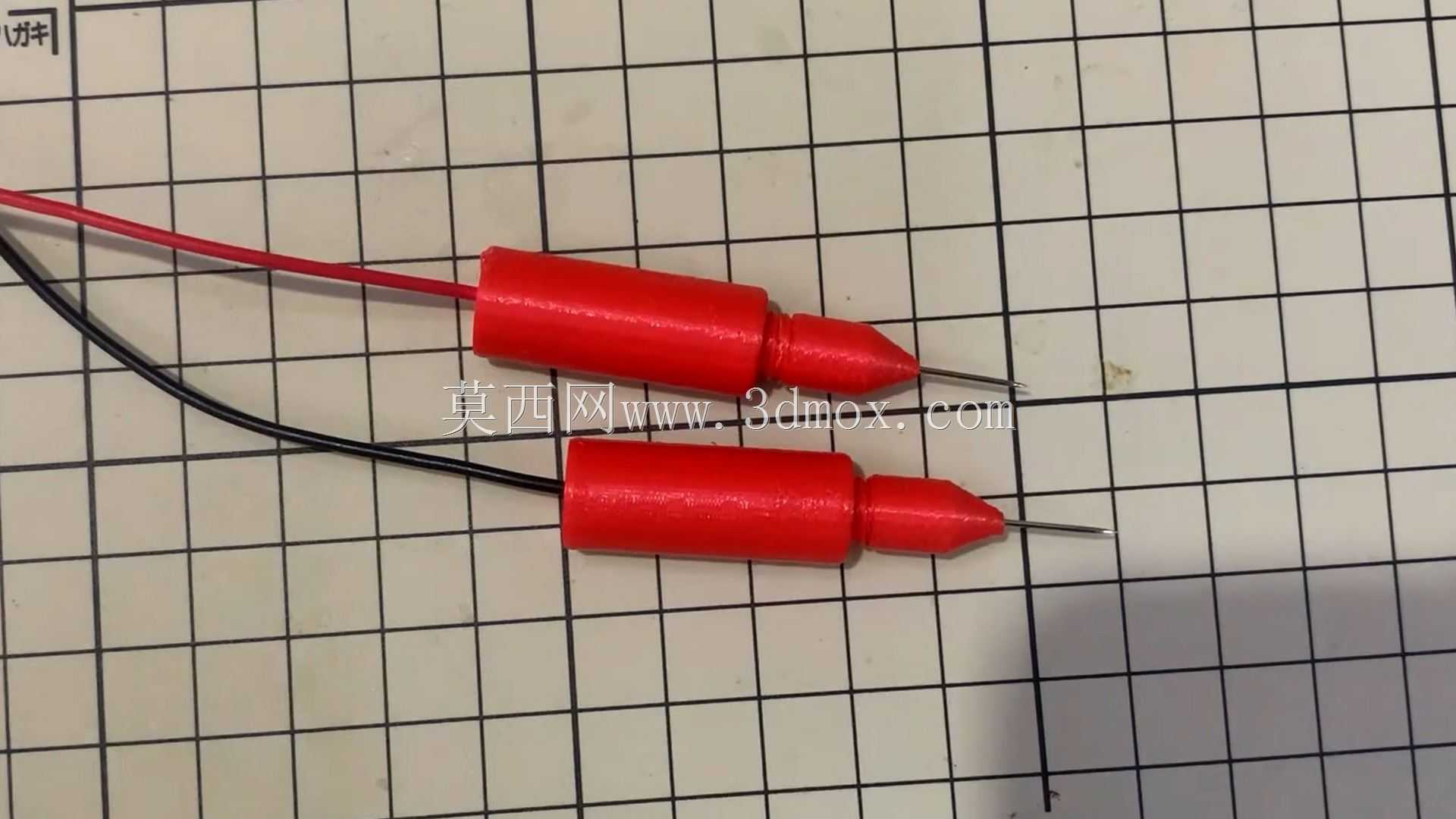

在电子装联返修、PCB板级调试、微线束导通测试这类细分作业场景里，常规万用表表笔的探针尖端过粗，接触压力不可控，很容易戳伤直径0.1mm以下的漆包线、飞线或是板上高密度贴片元件的引脚，甚至造成相邻焊点短路，这类场景下就需要适配专门的精密测量电极来完成检测作业。这款测量电极的核心设计逻辑，是围绕微小被测对象的接触可靠性做结构优化，首先是探针部分的选型，采用了锥度收窄的硬质合金针尖，尖端直径控制在0.05mm级别，既能保证足够的接触压强刺破微导线表面的薄氧化层或是残留助焊剂膜，获得稳定的接触电阻，又不会因为针尖过锐在常规操作力度下切断细导线。电极的握持部分做了绝缘防滑的包覆结构，外层是耐温耐溶剂的红色绝缘护套，长度适配手指捏持的操作习惯，作业时手指捏在护套位置，既可以避免人体静电通过电极串入被测电路打坏敏感器件，也能精准控制下针的力度，不会因为手滑导致探针偏移碰到周边元件。从安装适配性来看，这款电极的尾端采用标准的4mm香蕉插接口，能够直接兼容市面上绝大多数通用万用表、LCR测试仪、微欧计的表笔接口，不需要额外做转接线缆，替换原有表笔就能直接使用，电极的金属主体部分做了镀镍防锈处理，长期接触焊锡、助焊剂也不会出现氧化锈蚀导致接触不良的问题。在实际电路调试作业中，这类电极除了可以测量直径极小的导线通断，还能完成高密度PCB上0402甚至0201封装贴片元件的在路测量，不需要额外焊接测试线，直接点触元件两端的焊盘就能获取参数，避免了焊接测试线对微小焊盘造成的热损伤。设计过程中针对探针的同轴度做了严格控制，针尖与电极主体的同轴度误差控制在0.02mm以内，下针时不会因为针尖偏斜导致接触点偏移，针对不同作业场景的需求，电极的探针部分做了可替换结构设计，长期使用导致针尖磨损后，只需要拧开前端的锁紧帽就能更换同规格的探针，不需要整体更换电极，降低了长期使用的耗材成本。从外形尺寸来看，单支电极的整体长度控制在120mm左右，最大握持处直径12mm，前端金属杆部分直径4mm，能够伸入设备内部狭窄的空间完成检测，不会因为结构尺寸过大被周边元件遮挡。在微线束生产的工序检测环节，这类电极可以搭配导通测试台使用，针对线径0.08mm的超细电子线做逐点导通测试，接触时不会压断细导线，检测的良率比使用常规表笔提升40%以上，同时也减少了检测过程中对线材的损伤。电极的绝缘护套采用阻燃PVC材质，在测量最高250V的低压电路时也能提供足够的绝缘防护，避免作业人员触电，金属探针的硬度达到HRA90以上，长期频繁点触焊盘也不会出现针尖打弯、磨损变钝的问题，正常使用场景下的探针寿命可达万次以上的点触作业。针对板级维修中常见的涂覆三防漆的电路板，这款电极的针尖硬度足够刺穿薄的三防漆层接触到下方的焊盘，不需要提前刮除三防漆，大幅提升了返修作业的效率，同时不会因为刮漆范围过大破坏电路板的原有防护层。在结构设计上，电极内部的导线采用多股镀银铜丝，从探针尾端一直延伸到香蕉插接口，整体回路的接触电阻控制在10毫欧以内，不会因为电极本身的电阻影响微小电阻、低电压信号的测量精度，避免引入额外的测量误差。
