公制英制双刻度1:1实尺三维建模作品

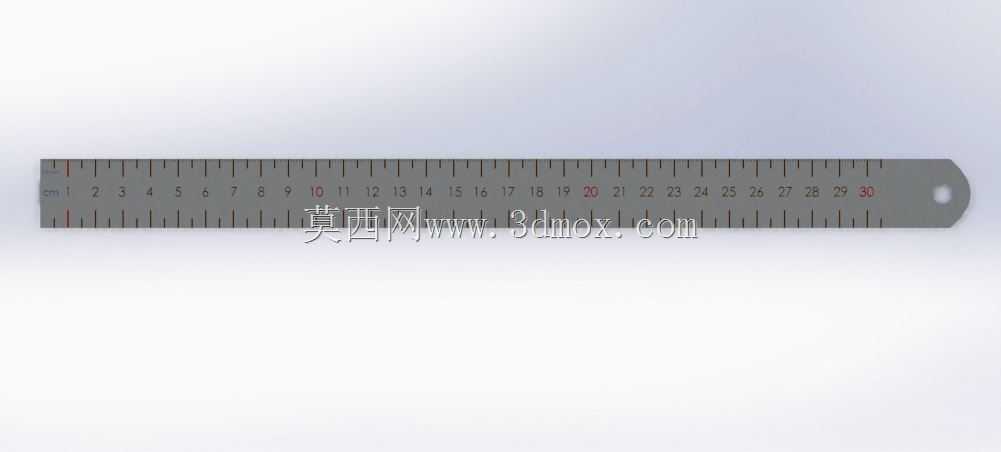

　　在机械加工、装配调试、日常尺寸核验等各类工业现场场景中，钢直尺是最基础也最高频的接触式长度测量器具，这款双刻度实尺的建模完全围绕现场实际使用需求展开，没有做多余的装饰性结构，所有特征都对应实物的功能属性。从实际使用场景来看，这类直尺覆盖的工况非常广，金工车间里工人下料时的快速尺寸粗测、装配工位上核对零件安装间距、维修现场排查部件位置偏差、甚至教学演示环节的尺寸示意，都能用到这类量具，相比游标卡尺、千分尺这类高精度量具，它的测量效率更高，不需要复杂的调零操作，拿起就能直接读数，能满足绝大多数非精密公差级别的长度测量需求。设计思路上完全还原实物的功能逻辑，首先是刻度体系的设计，同时集成公制与英制两套刻度，公制刻度按毫米为最小分度值，

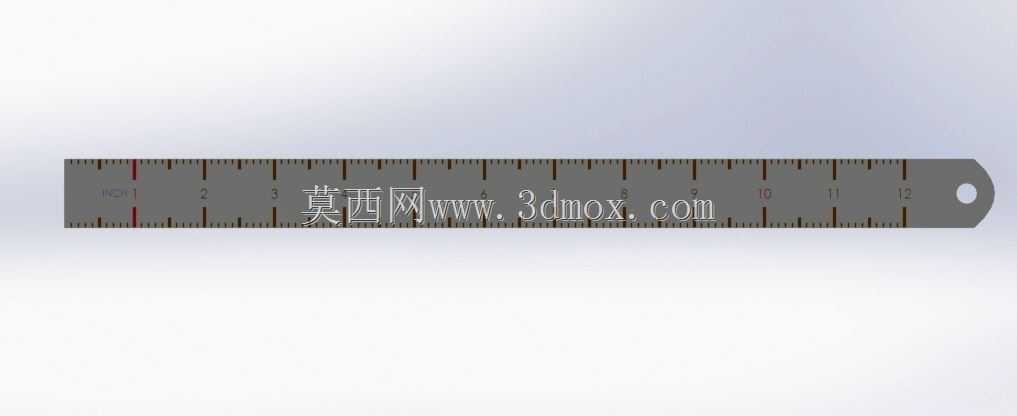

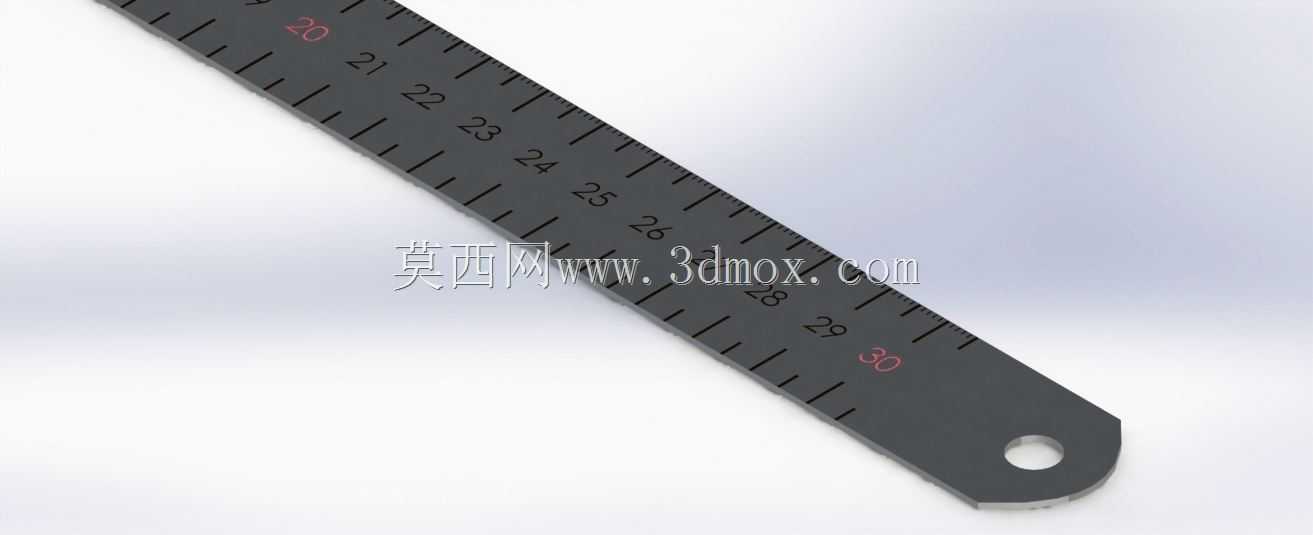

　　整厘米位置做加长刻度线与数字标识，英制刻度按英寸的分数分度做对应刻线，两套刻度分别布置在尺身的两个长边侧，不会出现读数干扰，使用者可以根据自身习惯或者图纸标注的单位直接选择对应刻度读取数值，不需要做单位换算，能有效减少现场换算带来的读数误差。尺身的主体结构采用薄型长条形钢板构型，厚度控制在常规钢直尺的标准范围内，既保证尺身有足够的刚性，测量时不会因为轻微受力产生翘曲变形影响读数精度，又不会因为过厚导致刻度与被测表面存在高度差产生视差，尺身的末端做了圆弧过渡处理，避免尖锐直角在使用过程中刮伤操作人员或者刮花工件表面，圆弧中心位置设计有悬挂孔，这个结构对应现场的存储需求，用完之后可以直接挂在工位旁的挂钩或者工具板上，

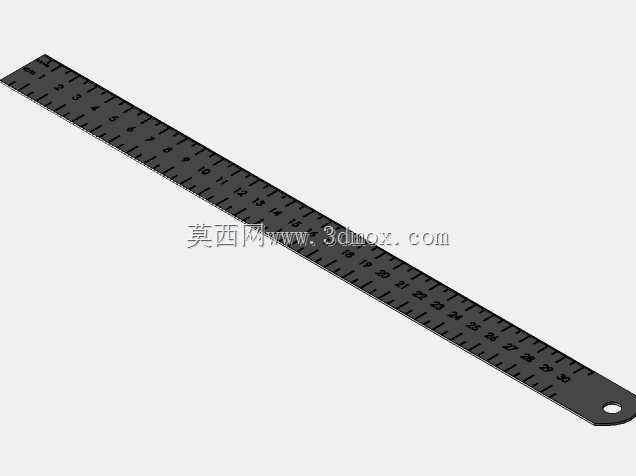

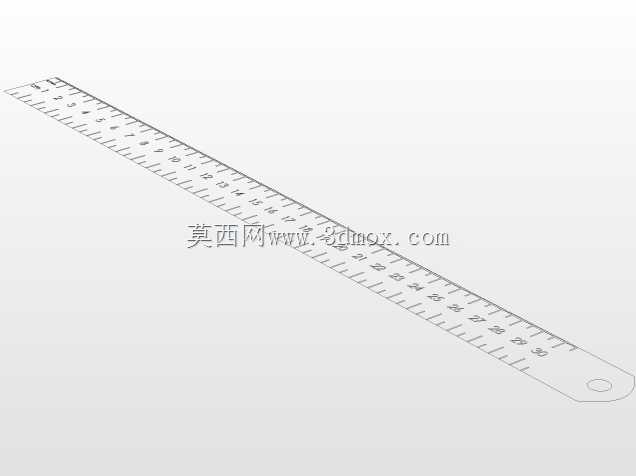

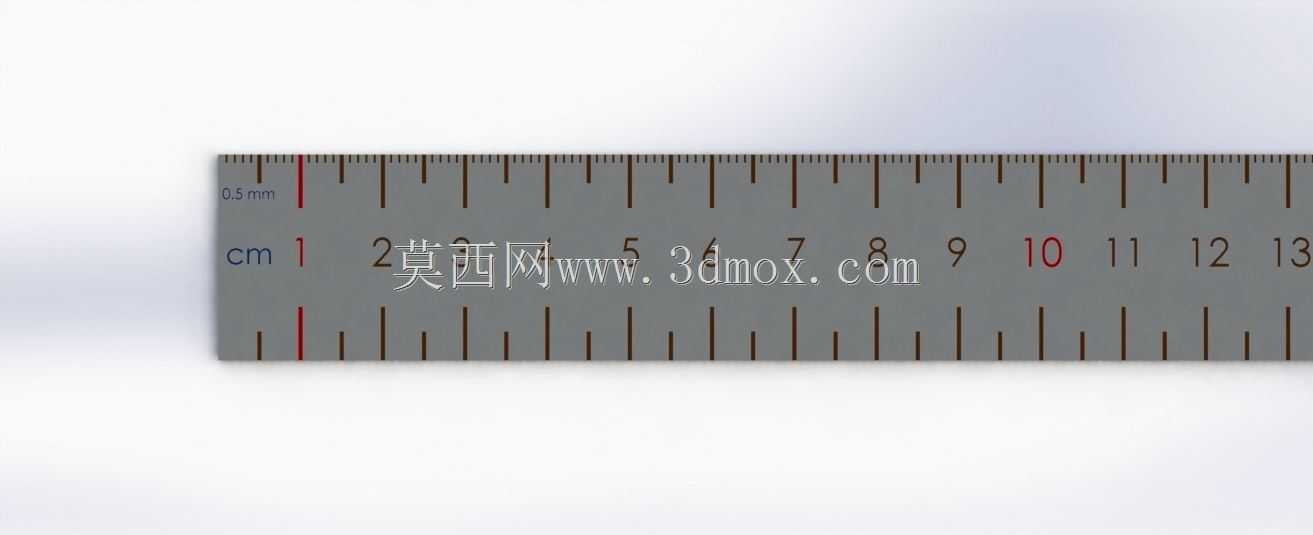

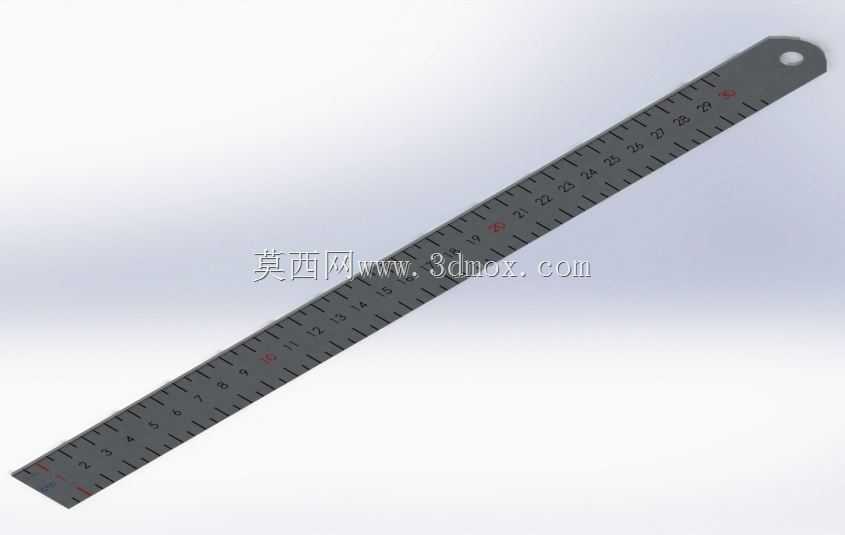

　　不需要占用工具盒的存储空间，也能避免尺身和其他工具堆放在一起导致刻度面被磨损。从外形尺寸与安装边界来看，这款尺的有效测量长度覆盖300mm量程，也就是日常最常用的12英寸规格，这个量程段能覆盖绝大多数日常测量的尺寸需求，不会因为量程太短需要多次挪动拼接测量，也不会因为尺身过长导致携带、存放不便，尺身的宽度控制在合理范围内，手持的时候有足够的握持面积，测量长尺寸的时候单手握持尺身端部也能保持尺身平直，不会因为宽度过窄导致尺身容易弯折。建模过程中对刻度的细节做了精准还原，每一条刻度线的长度、位置都严格对应1:1的实物比例，数字标识的位置、大小也和实物保持一致，渲染效果还原了钢直尺表面的哑光发黑处理质感，这种表面处理一方面能起到防锈作用，

　　延长量具的使用寿命，另一方面哑光表面不会在车间灯光下产生反光，避免反光导致读数看不清的问题，尺身边缘做了轻微的倒角处理，没有锋利的毛边，和实物的加工工艺保持一致。在实际的结构设计选型参考中，这类钢直尺的模型可以用于工具柜的布局设计、工位工具摆放的仿真模拟、教学培训场景的量具演示动画制作，也可以作为装配场景的辅助模型，还原现场工人操作时的真实工具配置，让整个装配仿真场景更贴近实际工况。不同于高精度测量量具，钢直尺的使用没有严格的恒温、恒湿环境要求，在普通的生产车间环境下就能正常使用，日常维护只需要避免尺身被重物砸压变形、避免刻度面被硬物刮擦，就能长期保持测量精度，尺身的平直度是保证测量准确的核心指标，建模过程中也严格保证了尺身平面的平面度，没有出现扭曲、翘曲的特征，完全还原合格实物的形位公差要求。双刻度的设计也适配了不同来源图纸的测量需求，不管是采用公制标注的国标图纸，还是采用英制标注的海外项目图纸，都可以直接用这款尺完成快速测量，不需要额外准备单一刻度的量具，减少了工位上的量具配置数量，也降低了拿错量具的概率。
