螺纹锁紧式手动夹钳结构设计

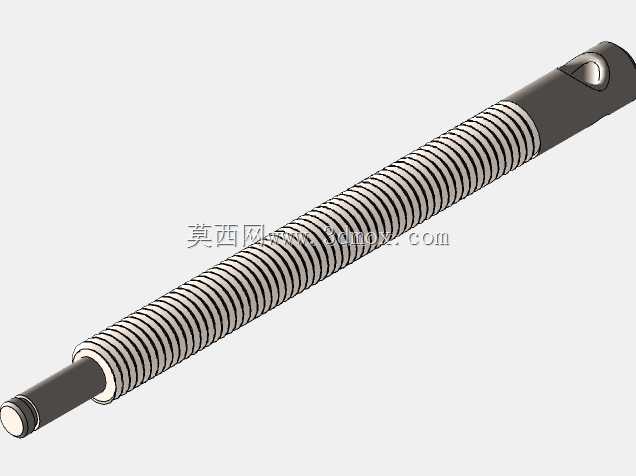

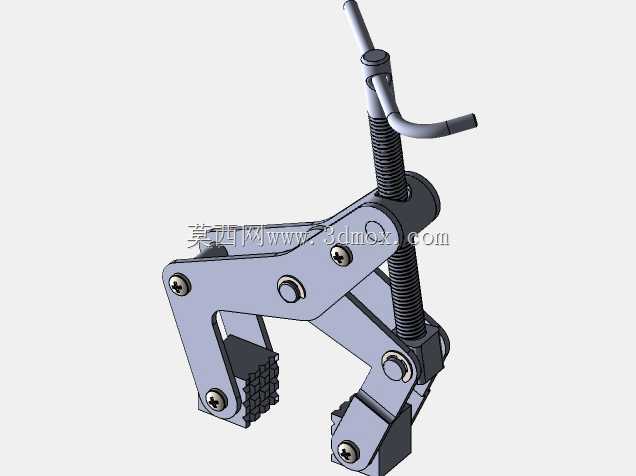

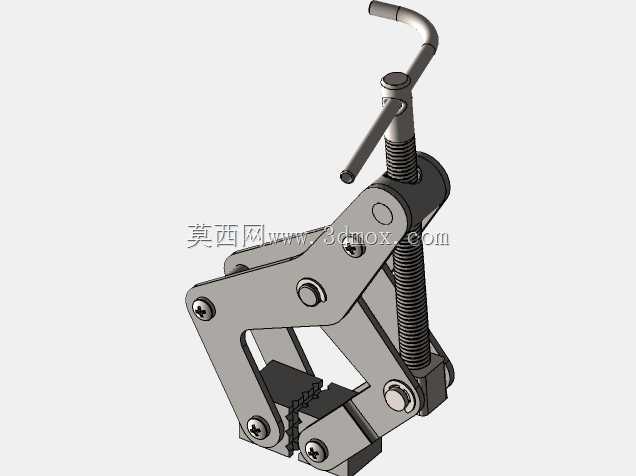

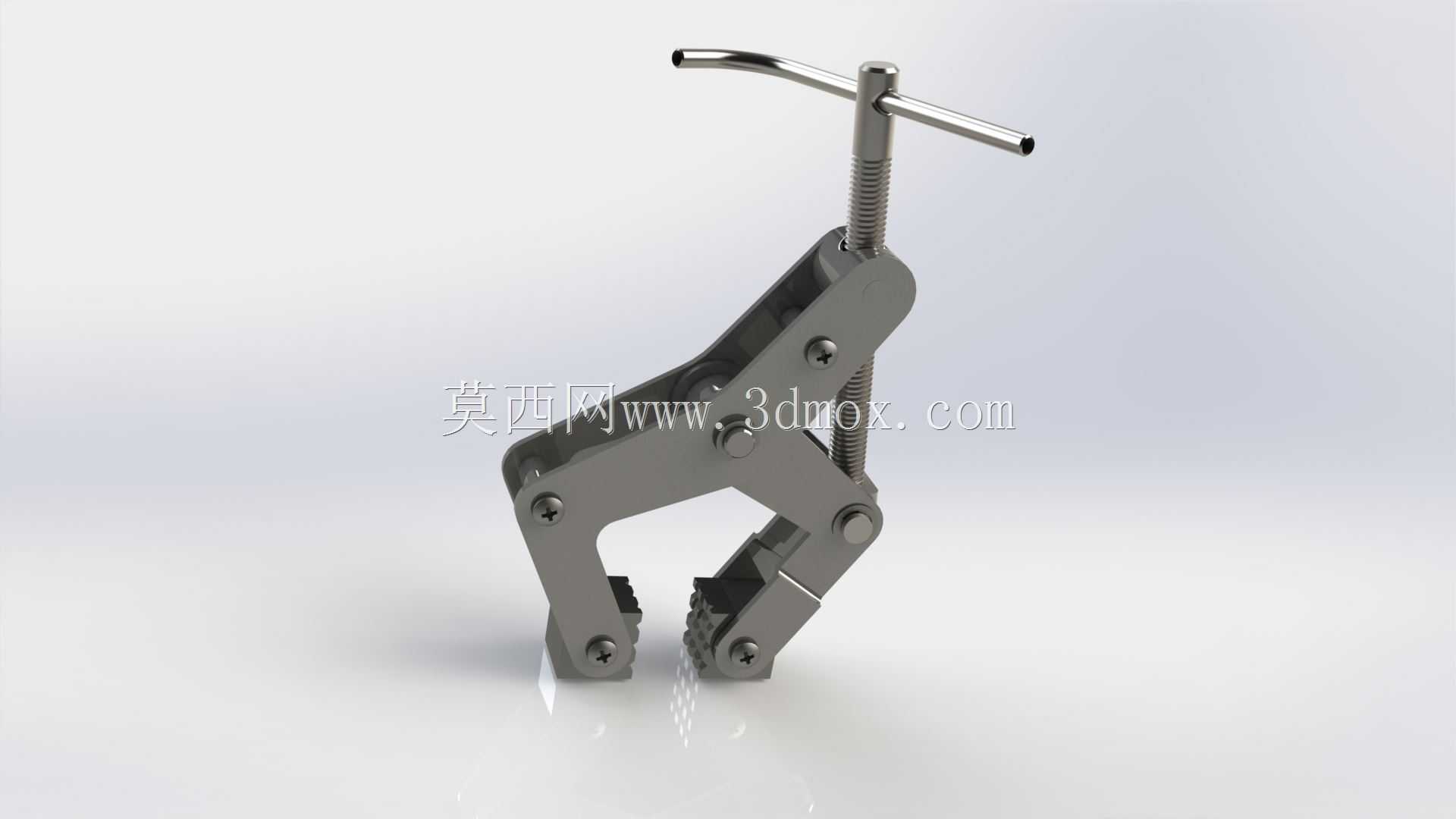

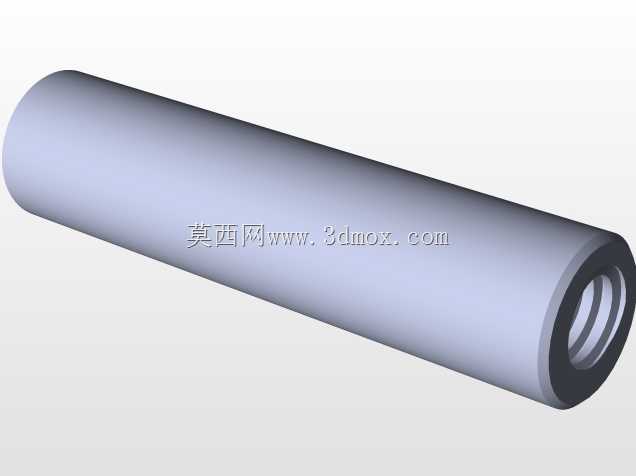

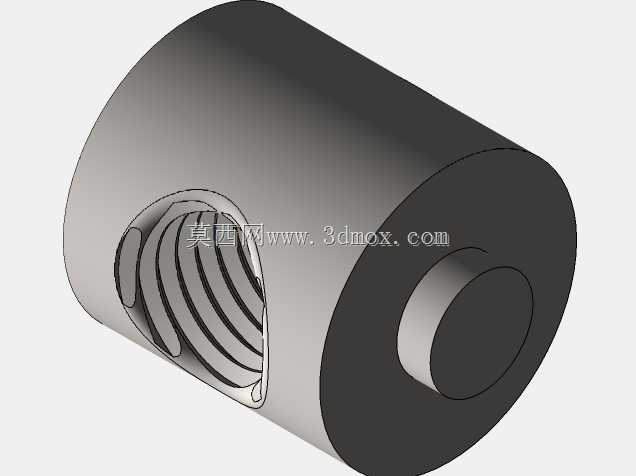

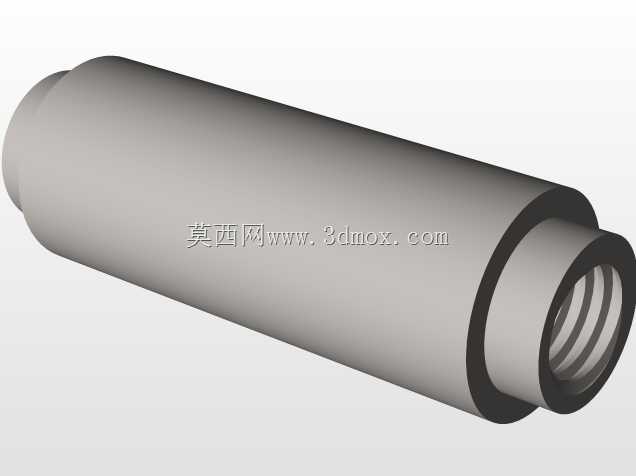

　　这款手动夹钳属于轻载手动夹持类工装，在机加工小件临时固定、钣金件定位配焊、木工小件胶合压合、电子元器件返修夹持等场景中应用广泛，相比台虎钳这类固定式夹持工具，它的便携性更强，可脱离工作台独立使用，适配现场零散作业的夹持需求。夹钳整体采用对称铰接杠杆结构，核心锁紧动力来自顶部的T型旋杆，旋杆下部加工有梯形传动螺纹，转动旋杆时，螺纹副带动上铰接臂产生向下的进给位移，通过两组对称布置的连杆铰接点传递夹紧力，最终让钳口两端同步收拢，实现对工件的夹持。钳口夹持面做了齿形防滑处理，齿尖角度控制在90度，既可以保证对金属、硬质塑料等光滑表面工件的夹持摩擦力，避免工件受外力时滑脱，又不会在软质工件表面留下过深的压痕，适配不同硬度材质的夹持需求。

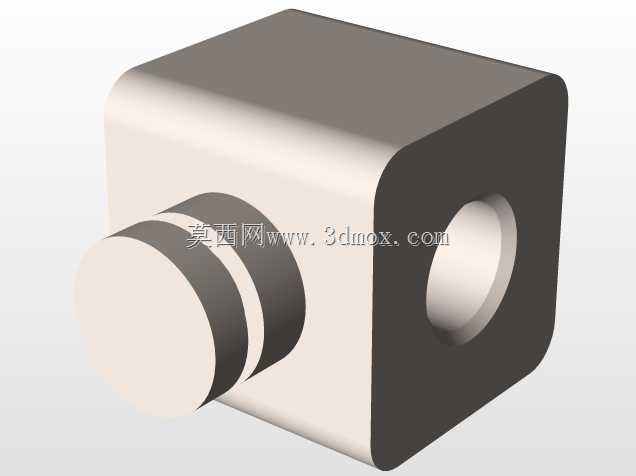

　　从结构设计逻辑来看，整个夹钳的铰接点全部采用圆柱销加沉头螺钉的固定方式，所有铰接孔的配合公差选用H8/f7间隙配合，保证各臂体转动时无卡滞，同时不会因间隙过大导致夹持时出现晃量。T型旋杆的横向握杆长度经过受力核算，成年人单手握持转动时，无需借助加力杆即可输出足够的锁紧力，旋杆顶端做了圆弧倒角处理，避免操作时划伤手掌。夹钳的最大开口尺寸设计为70mm，可适配该尺寸范围内的方形、圆形、异形工件夹持，闭合状态下整体外形长度为160mm，宽度为65mm，高度为120mm，整体重量控制在0.8kg左右，可直接放入工具兜携带，无额外安装固定需求，使用时无需提前找安装基准，拿到作业点位即可直接操作。在结构细节处理上，

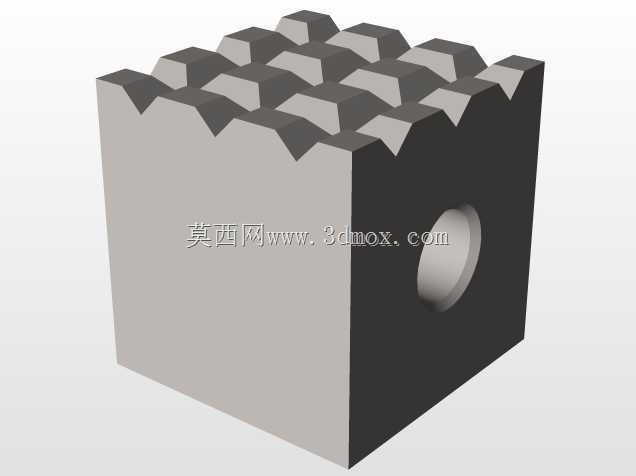

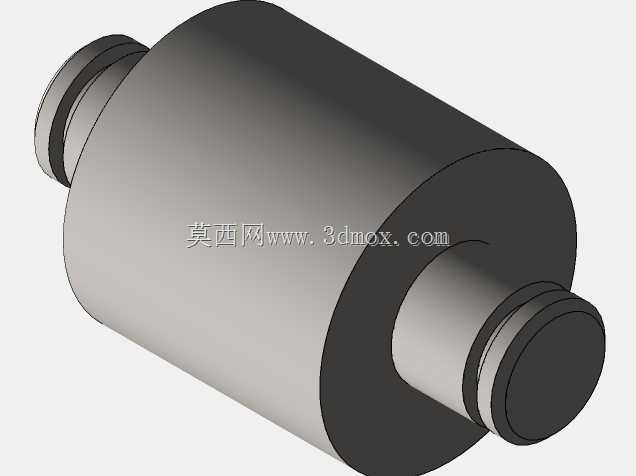

　　所有臂体的棱边都做了R2的倒圆角处理，去除机械加工后的锐边毛刺，避免操作过程中刮擦操作人员的手部。螺纹副位置预留了润滑脂存储间隙，长期使用时可定期注入少量润滑脂，降低螺纹磨损，延长夹钳的使用寿命。钳口的齿形块采用可拆卸式设计，通过两个内六角螺钉固定在钳臂端部，当齿形磨损导致夹持力下降时，可单独更换齿形块，无需更换整个夹钳，降低使用成本。铰接销的端部都做了防脱设计，避免频繁开合使用时销子脱出导致结构散架。在实际使用场景中，这类手动夹钳常被用于焊接作业时临时固定两个对接的钣金件，调整好对接间隙后直接锁紧夹钳即可开始焊接，无需额外的磁吸固定座，对于非导磁材质的不锈钢、铝合金工件夹持适配性更好；在小件钻孔作业时，也可用来夹持小型工件，

　　避免手持工件钻孔时发生晃动导致孔位偏移，同时降低钻头卷住工件伤人的风险；在设备维修场景中，还可以用来夹持拆卸过盈配合的小零件，或者临时固定松开的管线、线束，适用场景十分灵活。设计过程中对各臂体的受力做了简化校核，当T型旋杆施加15N的手动力时，钳口位置可输出最大1200N的夹紧力，足以应对大部分轻载作业的夹持需求，同时臂体厚度选用6mm的冷轧钢板冲压成型，保证受力时不会出现塑性变形，整体结构没有复杂的异形曲面，加工工艺性好，适合批量冲压生产，装配时仅需完成销钉压装、螺钉紧固、螺纹副装配几个步骤，生产装配效率高。
