在电子打样、小批量电路板试制场景中,PCB钻孔工序长期存在设备专用性强、小型工作室设备投入成本高的痛点,将钻孔功能集成到现有桌面级3D打印机上,是兼顾设备复用率与加工能力的高性价比改造方向。这套加装结构的核心逻辑,是在不破坏3D打印机原有运动架构、不干扰常规FDM打印功能的前提下,拓展设备的减材加工能力,让原本仅能完成增材制造的桌面设备,成为可覆盖塑料件打印、电路板钻孔的小型多功能数控加工平台。

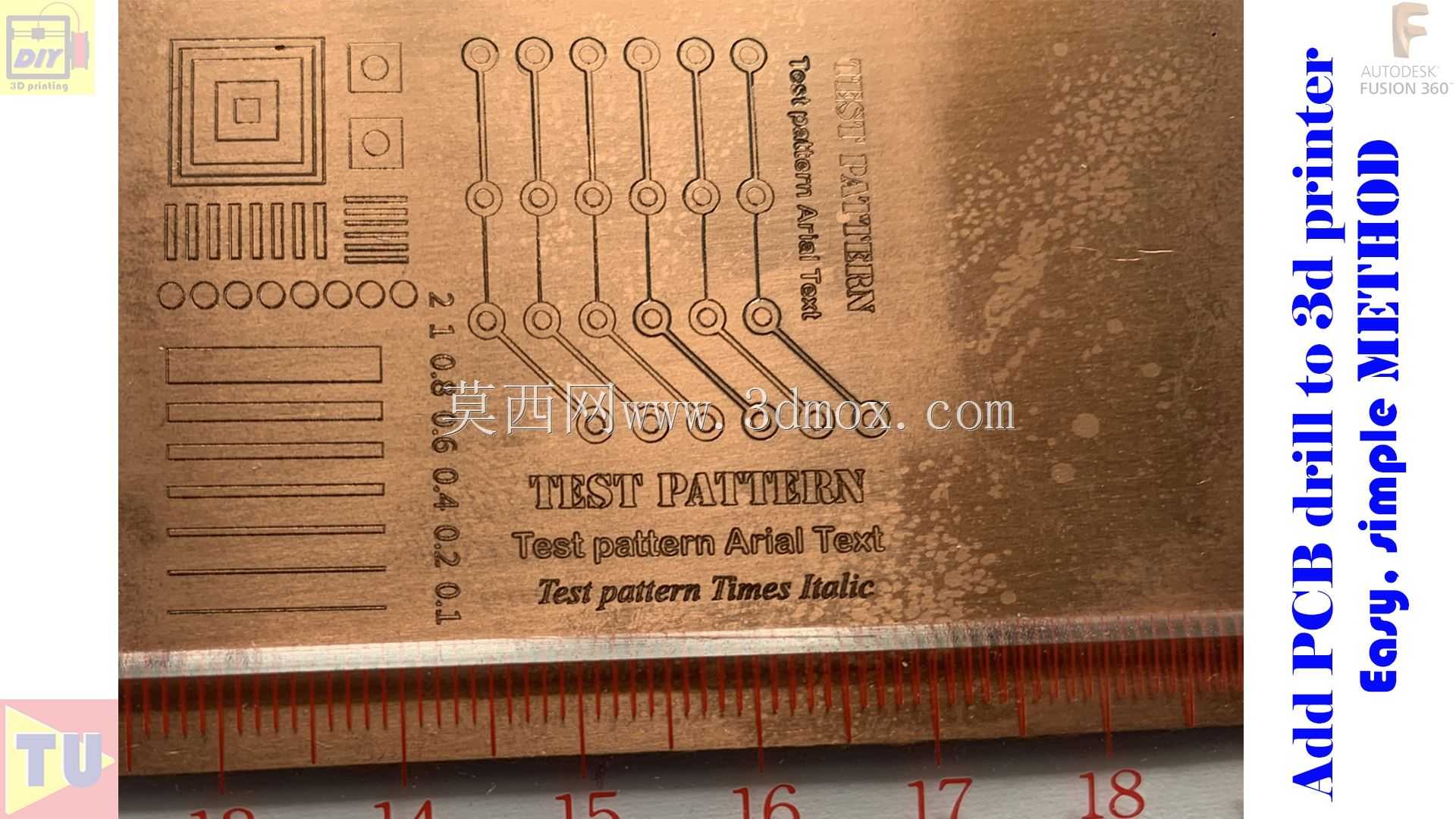

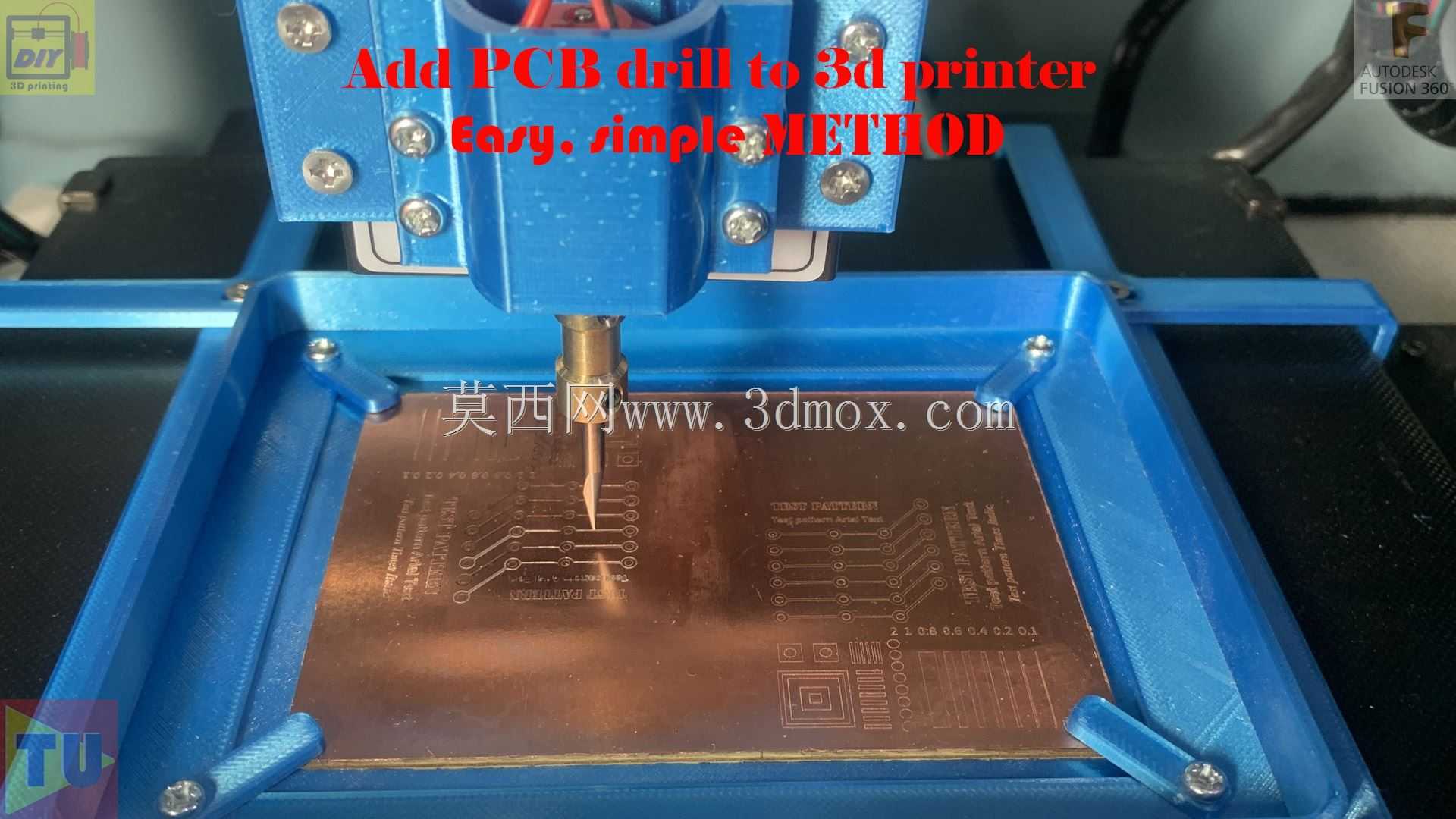

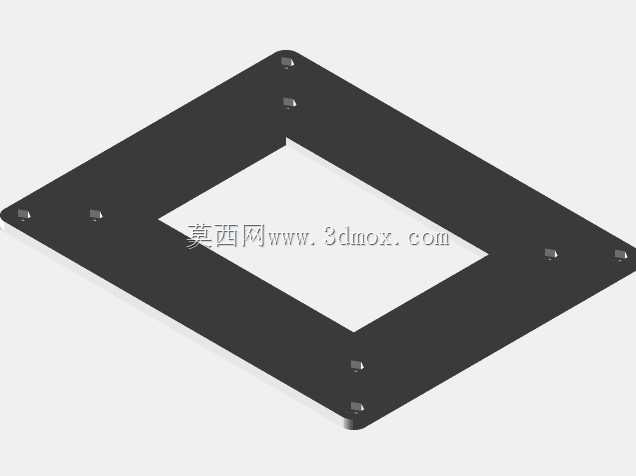

从功能特性来看,这套加装组件分为钻孔执行端与PCB板定位支架两部分。钻孔执行端适配3D打印机原有喷头安装位,无需大幅改动设备原有走线与运动参数,选用20度刀尖角、0.2毫米直径的V形雕刻钻头即可满足常规PCB过孔、元件插孔的钻孔需求,对于入门级试制场景而言,该配置的加工精度足以支撑双面板、单面板的常规钻孔要求,即便选用低成本PCB基材,也能完成基础孔位加工,仅在基材平整度偏差较大时会出现孔口毛刺、孔位偏移的问题,可通过更换平整度更高的覆铜板进一步提升加工质量。配套的固定支架采用框型定位结构,直接固定在3D打印机的成型平台上,可对PCB板形成四周限位,避免钻孔过程中板材移位,当前适配的PCB板基准尺寸为100*70毫米,若需加工更大尺寸的电路板,可通过调整支架的限位边长度、拓展固定框的内部容纳尺寸完成适配,支架的安装高度与钻孔执行端的下探行程做了匹配设计,确保钻头下探到最低位置时可完全钻穿覆铜板,同时不会触碰到成型平台造成钻头崩损。

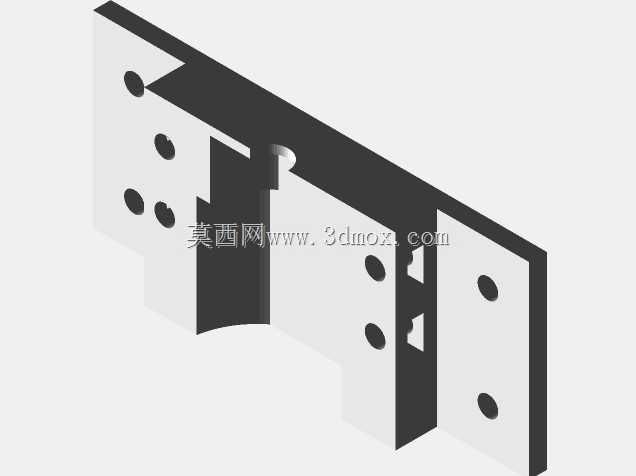

设计过程中优先考虑了加装结构的兼容性,所有连接点位均匹配桌面级3D打印机的现有安装孔位,无需对设备本体进行打孔、切割等不可逆改装,拆卸钻孔组件后即可快速恢复常规3D打印功能,不会造成设备原有功能的损失。定位支架的边缘做了让位设计,不会遮挡3D打印机原有的调平传感器、限位开关等检测元件,避免改装后影响设备的原有运行逻辑。钻孔执行端的固定结构做了同轴度优化,确保钻头的旋转中心与3D打印机的Z轴运动方向保持平行,减少钻孔过程中的孔位倾斜、孔壁粗糙问题。在实际使用场景中,这套改装结构可满足电子爱好者、小型硬件创业团队的快速打样需求,无需单独采购小型台式钻床,即可在同一台设备上完成结构件3D打印、电路板钻孔的多工序加工,大幅降低小型试制场景的设备占用空间与投入成本。针对PCB加工过程中产生的铜屑、基材碎屑,支架的框型结构也可起到一定的碎屑围挡作用,减少碎屑散落到设备导轨、传动丝杆上的概率,降低设备日常维护的频次。
从安装边界来看,这套组件对3D打印机的成型平台尺寸有基础要求,需确保成型平台可容纳100*70毫米的定位支架,同时Z轴的有效行程需预留出钻孔执行端的安装高度与钻头下探距离,常规行程在100毫米以上的桌面级FDM3D打印机均可适配。支架与成型平台的固定方式采用可调节的压块结构,可适配不同厚度的玻璃平台、磁性平台,无需更换原有平台配件。钻孔执行端的重量控制在常规喷头组件的重量范围内,不会对X轴运动组件造成额外负载,避免长期使用导致的传动带松弛、运动精度下降问题。在加工参数匹配上,钻孔时的Z轴下探速度可参考常规雕刻加工参数设置,无需对设备的运动固件进行重新刷写,仅需在切片软件中设置对应的钻孔路径即可完成加工,操作门槛较低,具备基础3D打印机操作经验的使用者即可快速上手。
