适配多规格钻头的电机转接连接结构

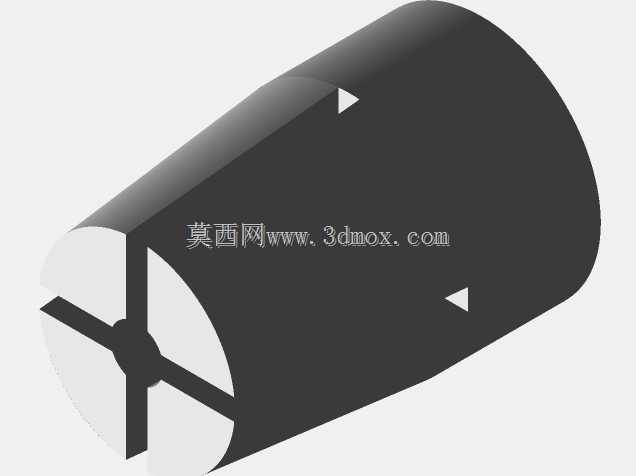

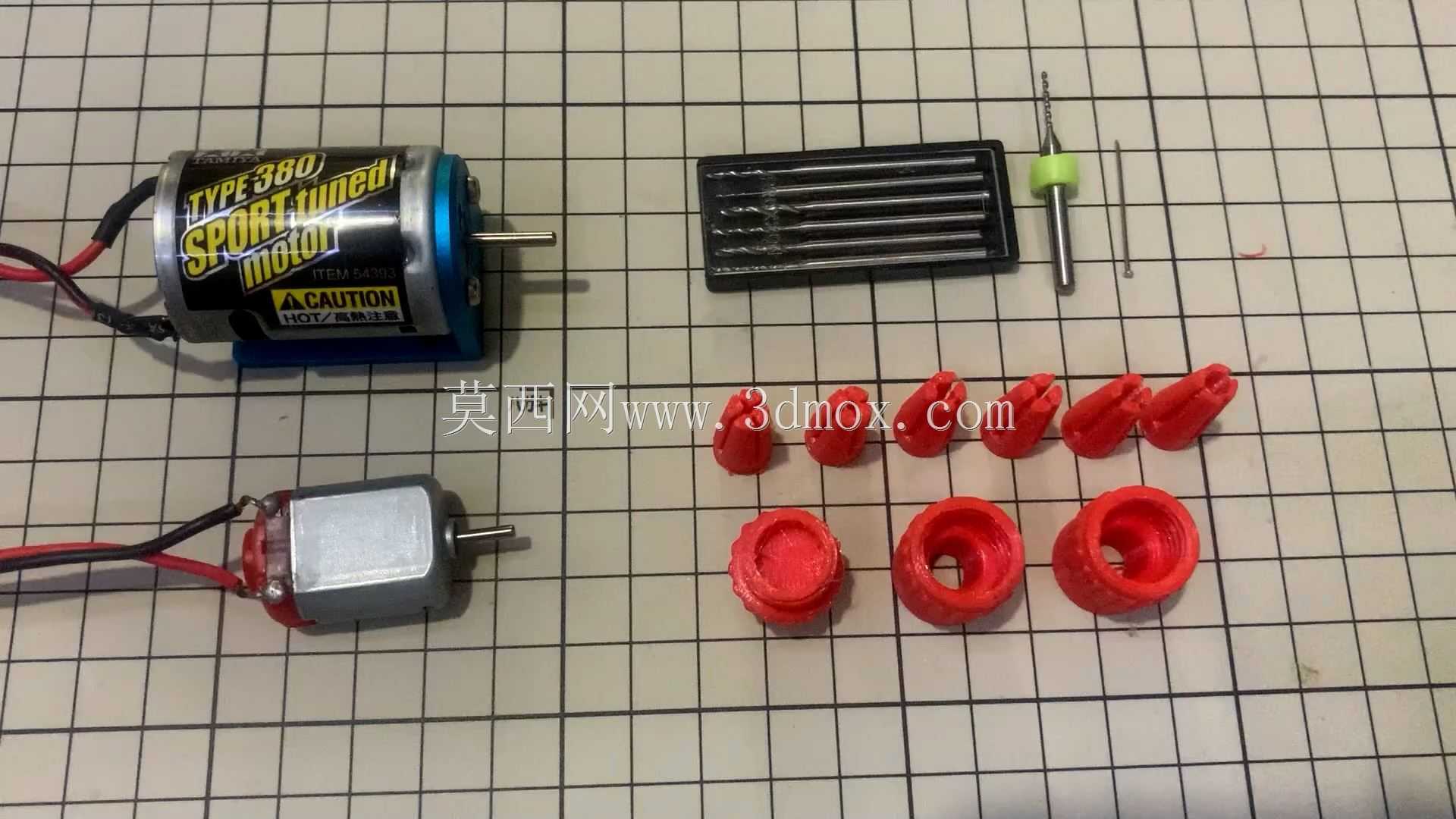

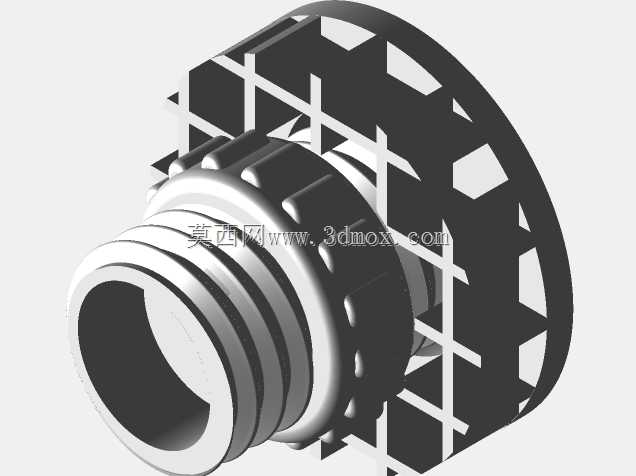

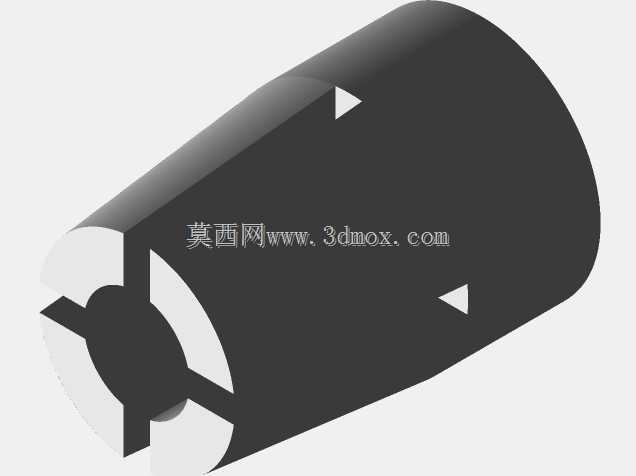

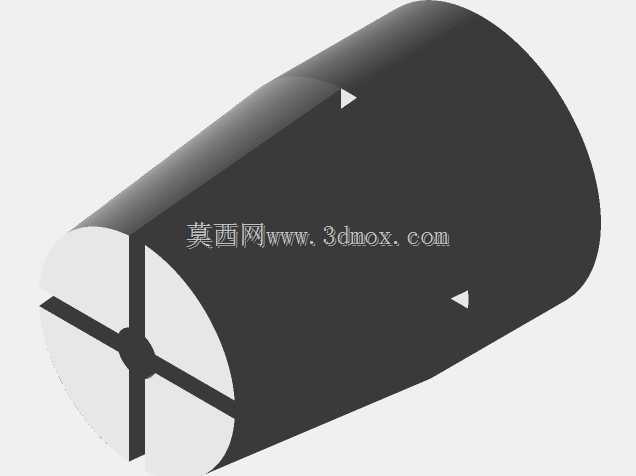

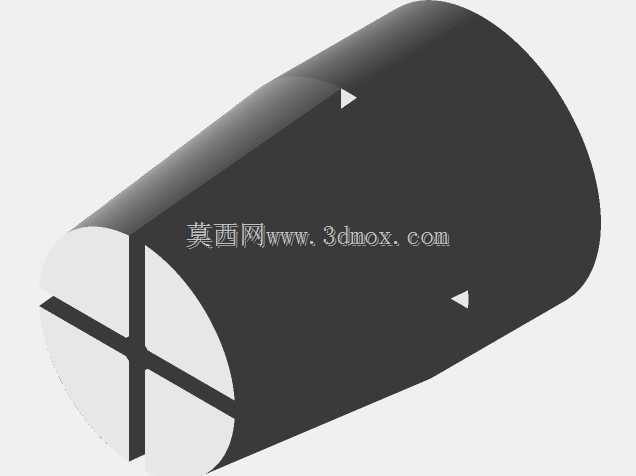

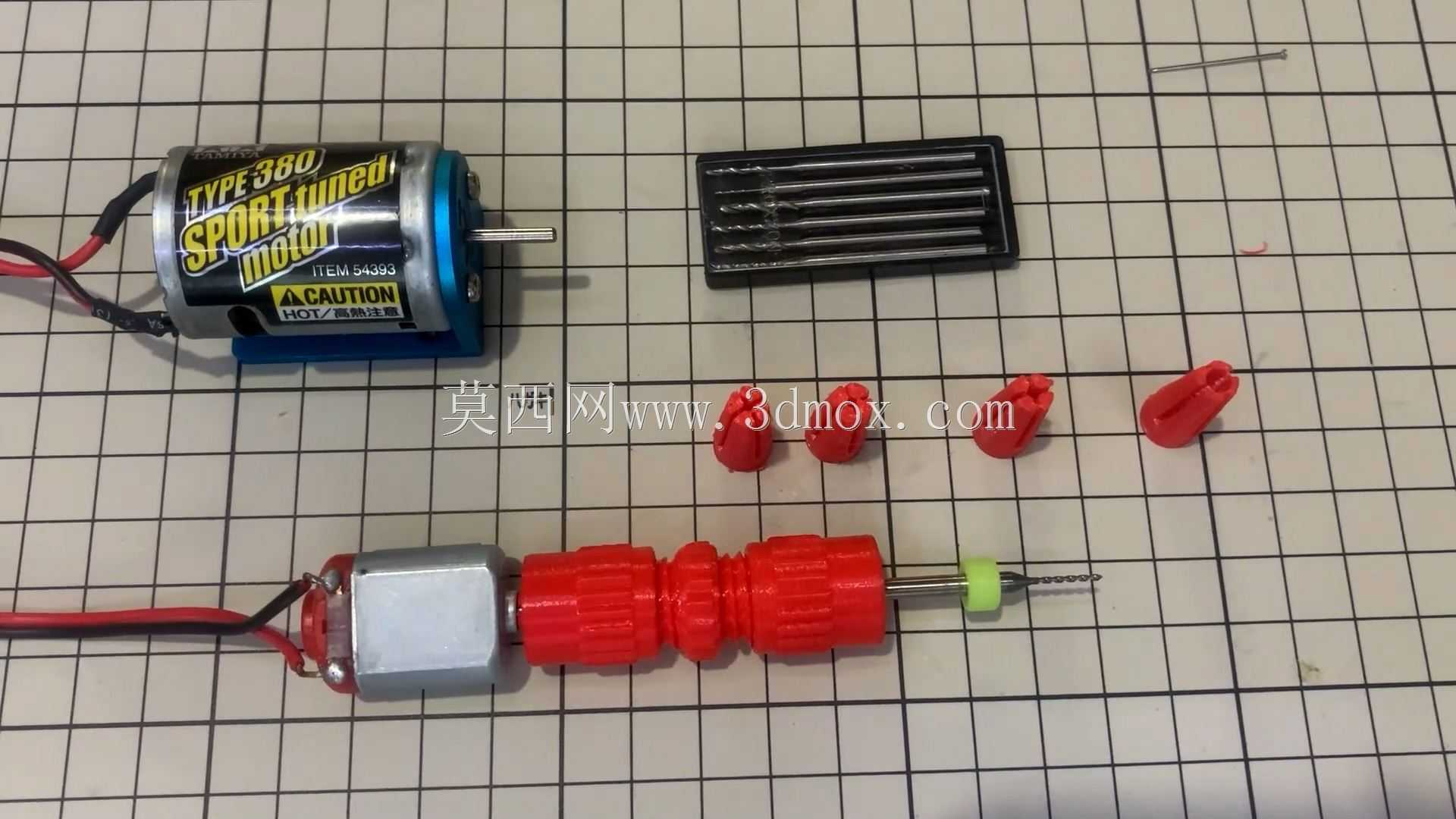

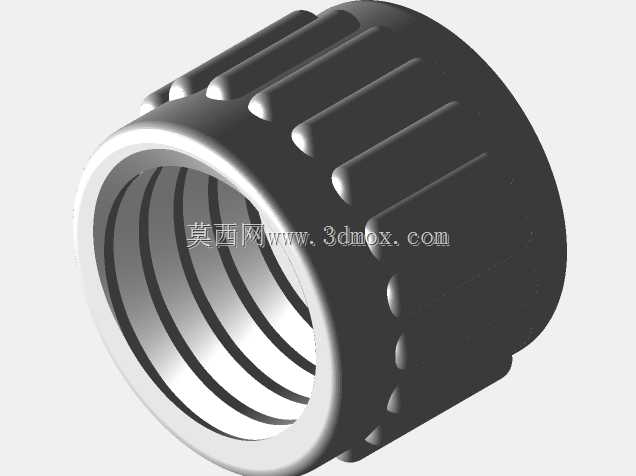

在小型精密加工、模型制作、电子元件引脚修整这类需要小直径钻孔作业的场景里，常规电钻夹头往往存在最小夹持直径不足、小电机输出轴无法直接适配标准钻头的问题，这套转接结构正是针对这类痛点设计的快装式钻头连接组件。从实际使用场景来看，它既可以搭配常见的380型、130型微型直流电机使用，也能装在小型台钻、手持迷你电磨的输出端，覆盖0.5mm到4mm直径范围的直柄麻花钻装夹需求，解决了小规格钻头装夹偏心、夹持力不足容易打滑的常见问题。设计过程中首先考虑的是不同规格电机输出轴的适配性，转接件的电机连接端做了分级嵌套结构，不同内径的红色连接套可以分别匹配常见的2mm、2.3mm、3.17mm直径微型电机轴，不需要额外对电机轴做车削改径处理，直接压入即可完成传动连接，配合端面的防滑齿结构，能传递足够的扭矩应对PCB板钻孔、薄塑料件开孔、软金属轻量钻削的负载需求，不会出现轴和连接套之间空转打滑的情况。钻头装夹端采用了分瓣式弹性夹头结构，六组不同内径的夹头瓣分别对应不同直径区间的钻头，装夹时依靠外层锁紧螺帽的旋紧压力推动夹头瓣向内收缩，均匀包裹钻头柄部，相比市面上常见的三爪迷你钻夹，这种多瓣式结构对小直径钻头的对中性更好，高速旋转时的径向跳动量可以控制在0.05mm以内，能有效避免细钻头折断、钻孔位置偏移的问题。安装边界方面，整套转接结构组装完成后的最大外径不超过18mm，轴向总长度根据搭配的夹头规格不同在22mm到28mm之间，不会占用过多的安装空间，即使是装在空间紧凑的模型制作专用小型机台上，也不会和工件夹具、工作台面产生运动干涉。锁紧螺帽的外壁做了滚花防滑纹理，不需要借助扳手，徒手就能完成锁紧和松脱操作，更换钻头的过程只需要几秒钟，适合频繁更换不同直径钻头的多工序小批量加工作业。夹头和连接套的结构设计充分考虑了3D打印加工的工艺特性，壁厚均匀控制在2mm到3.5mm之间，没有出现壁厚突变的结构，打印过程中不容易产生翘曲变形，装夹受力位置做了局部加厚处理，反复拆装使用也不会出现开裂、滑牙的问题。实际测试中，搭配12V供电的380电机时，这套转接结构装夹1mm钻头钻削1mm厚的FR4玻纤板，连续钻孔500次以上没有出现钻头松动、偏心的情况，装夹4mm钻头钻削3mm厚的ABS塑料板时，进给平稳没有出现夹头跟转的问题。针对不同的使用场景，这套结构还可以灵活组合，比如只需要单一直径钻头长期作业时，可以不用更换夹头瓣，直接将对应规格的夹头压入连接套即可，减少了零件数量，提升了结构刚性；如果需要频繁切换钻头规格，可以将锁紧螺帽和多组夹头瓣配套使用，快速切换不同直径的钻头，不需要准备多套独立的钻夹头，降低了小型加工设备的配件成本。和传统的金属迷你钻夹相比，这套结构的自重更轻，整套组件重量不到10g，装在微型电机输出端时不会给电机轴带来过大的径向负载，能有效延长微型电机的轴承使用寿命，高速旋转时的动平衡表现更好，不会因为夹头自重过大导致电机转动时产生明显震动。结构上没有复杂的异形曲面，所有配合面都是规则的圆柱面和锥面，不管是3D打印制作还是后续小批量注塑生产，都不需要复杂的加工工序，零件之间的配合公差控制在0.1mm到0.2mm之间，既保证了组装时的顺畅度，又不会因为间隙过大导致装夹偏心。
