电钻适配直线往复锯转换附件结构设计

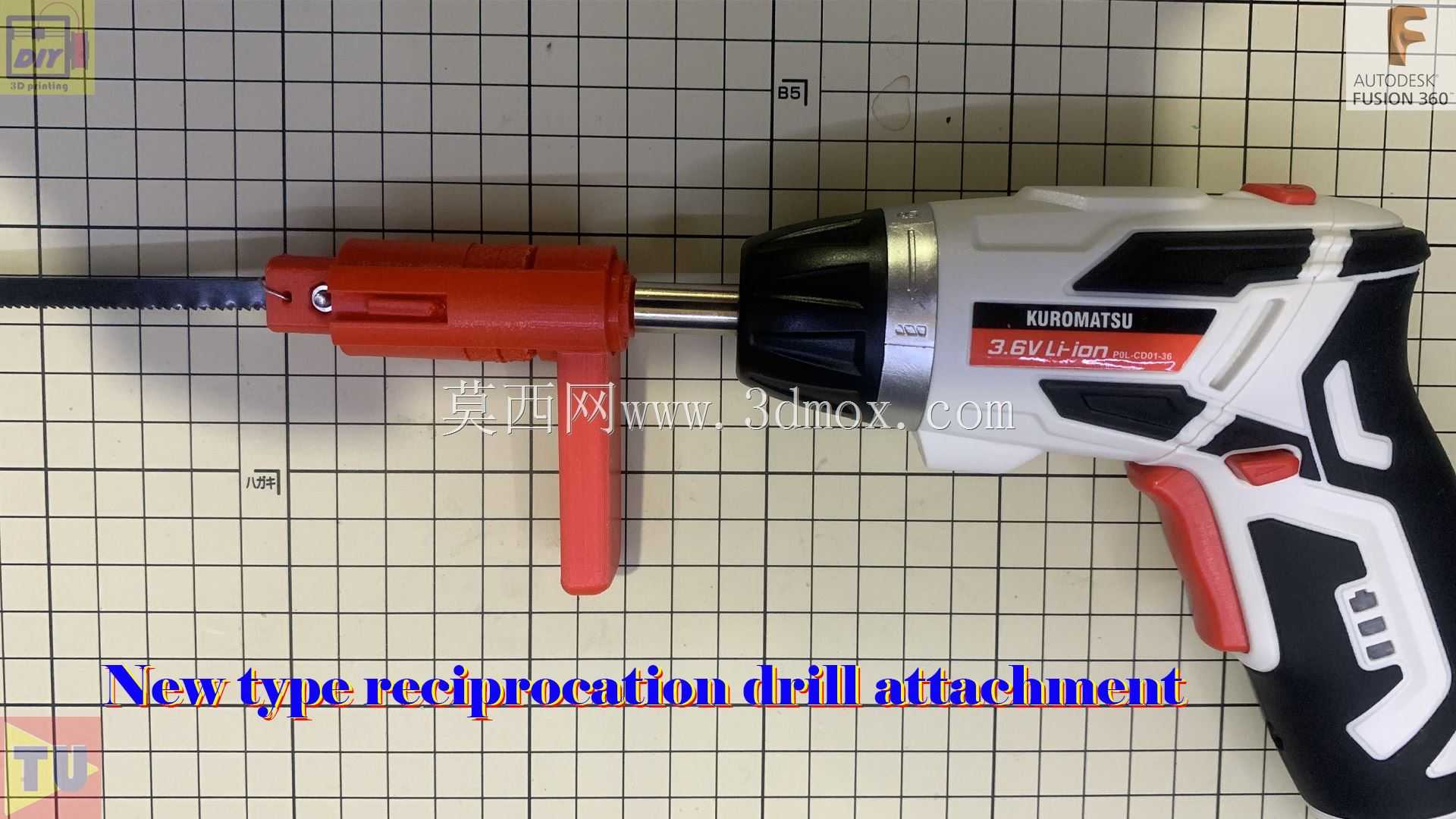

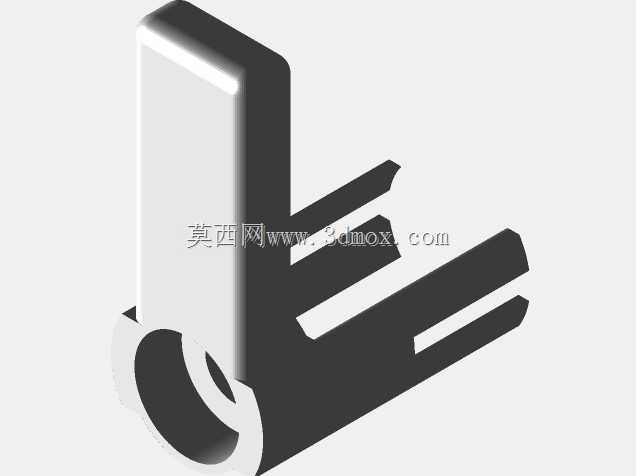

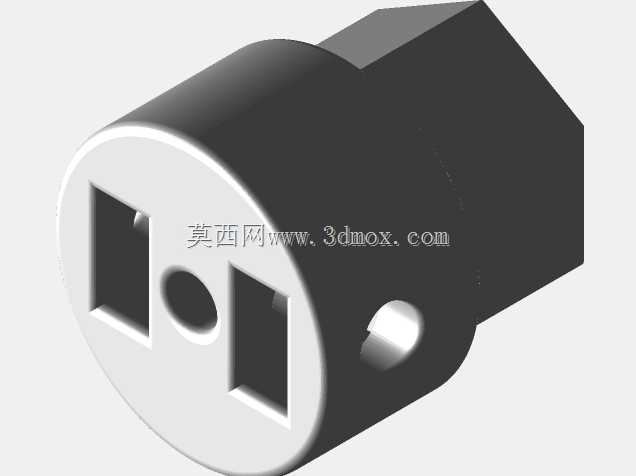

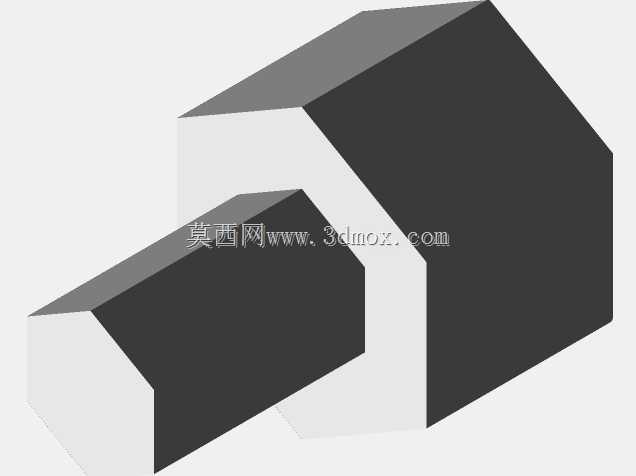

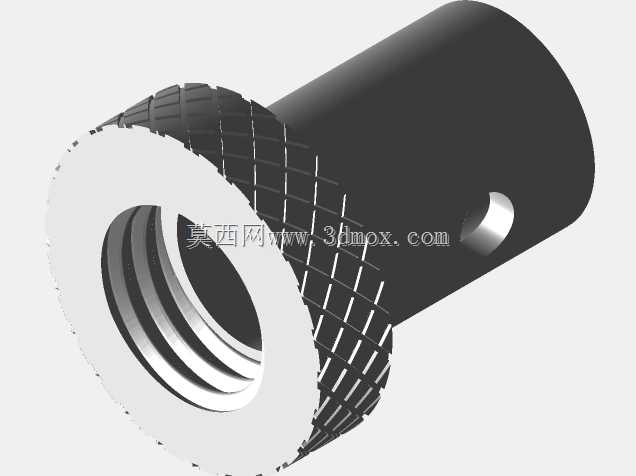

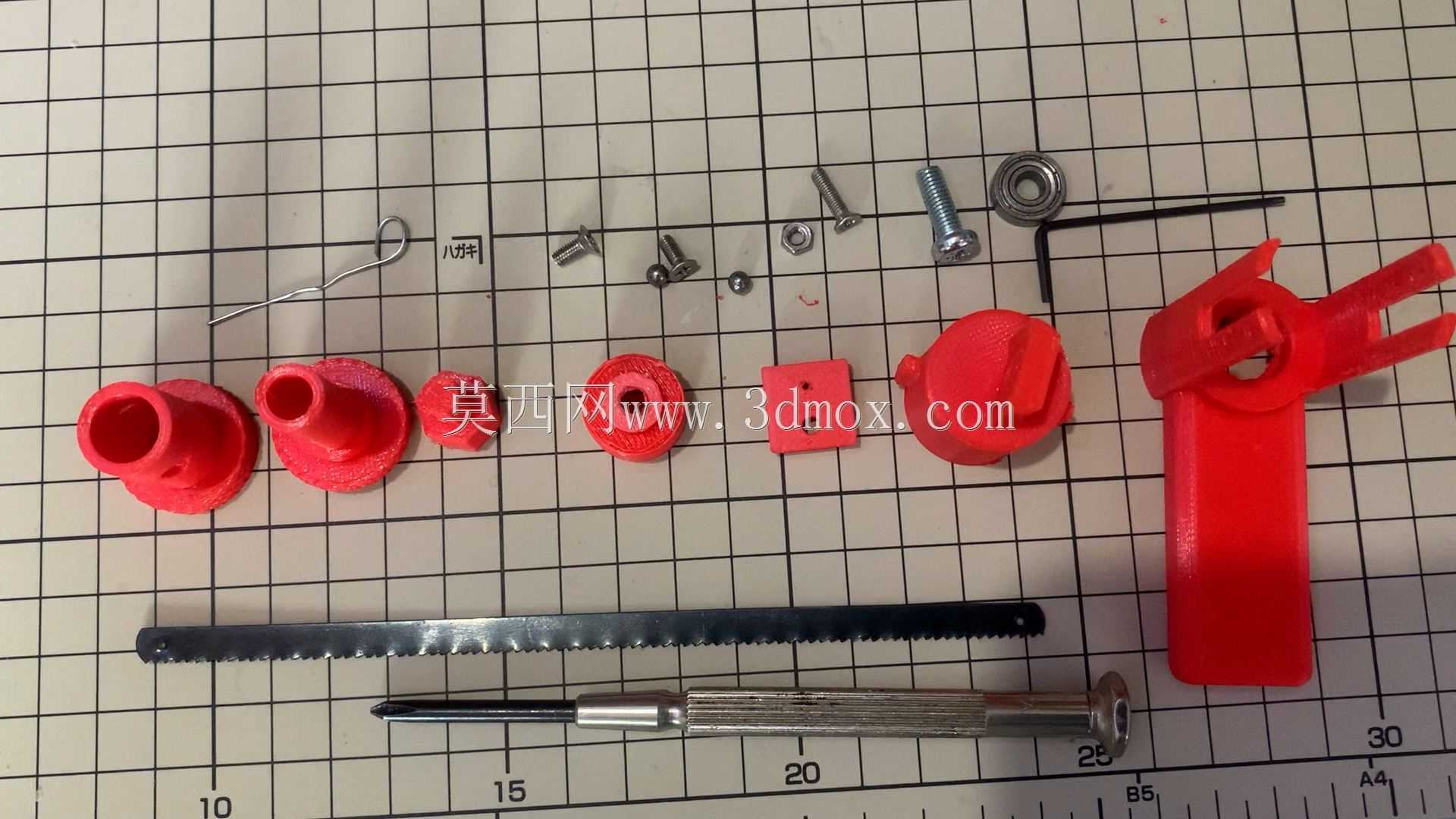

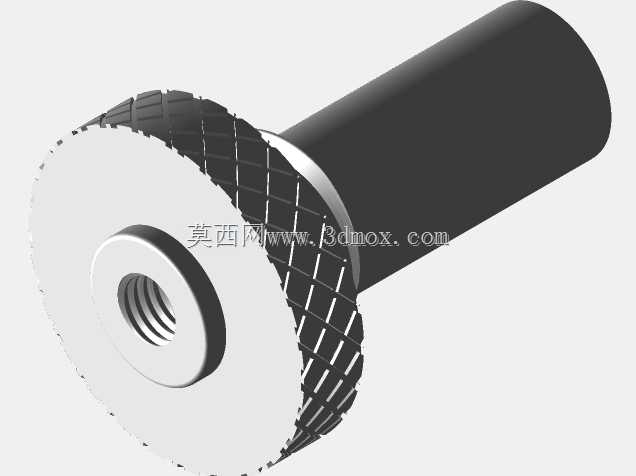

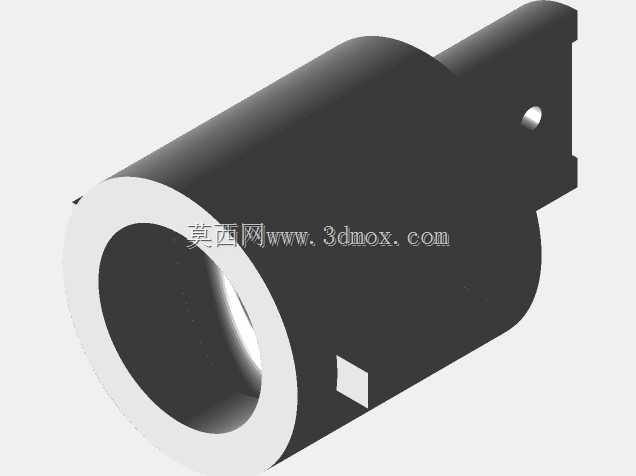

在现场维修、家装零散作业、户外小型施工场景中，作业人员往往需要同时携带电钻、手持往复锯等多类电动工具，不仅增加负重，遇到狭窄作业空间时，多工具切换也会拖慢施工节奏，这类往复转换附件的核心价值，就是依托常规手持电钻的旋转输出动力，完成旋转运动到直线往复动作的转换，让普通电钻无需额外动力源即可实现锯切作业能力，覆盖薄金属裁切、PVC管材截断、小型木料修型等常见的零散加工需求。从结构设计逻辑来看，该附件没有采用复杂的行星齿轮组或者偏心轴嵌套结构，而是用极简的曲柄滑块传动路径实现运动转换，尽可能压缩了附件自身的轴向尺寸，安装后不会让电钻前端伸出长度过多，在配电箱内部管线裁切、家具边角狭小空间修型这类操作边界受限的场景下，也能正常伸入作业，不会因为附件过长出现干涉卡滞。安装接口部分直接适配常规三爪电钻夹头的装夹范围，夹柄采用标准圆柱直柄结构，装夹时只需将夹柄插入电钻夹头拧紧即可完成固定，不需要额外的转接套或者快换结构，适配市面绝大多数常规手持锂电钻、交流电钻的装夹尺寸，装夹后传动部分的同轴度控制在合理公差范围内，高速运转时不会出现明显的径向跳动，避免锯条抖动导致的裁切断面不齐、锯条崩断问题。功能结构上，附件前端设置了标准的锯条装夹槽，兼容通用往复锯条的安装尺寸，更换锯条时只需松开锁止螺钉即可完成拆装，作业人员可以根据加工材质选择对应齿距的锯条，无需定制专用锯条，降低了后续使用的耗材成本。附件的握持辅助手柄采用垂直于传动轴线的布局，作业时可以一手握持电钻本体手柄，另一手握住附件的辅助手柄施加进给压力，结构受力路径直接从手柄传递到锯切作业端，不会让传动结构承受额外的侧向弯矩，延长内部传动件的使用寿命。从安装边界尺寸来看，附件主体外壳采用高强度工程塑料材质，在保证结构强度的前提下控制了整体重量，装夹在常规3.6V锂电钻上之后，整体重心依然靠近电钻手柄位置，长时间单手握持作业也不会出现明显的前端坠手感，适合高空作业、爬梯作业这类不方便双手持握的场景。传动结构的运动副之间预留了合理的润滑间隙，出厂时填充低温润滑脂，在零下十度到零上四十度的常规作业环境下，都不会出现传动卡滞、阻力过大的问题，不需要用户频繁拆解维护。外壳上的导向槽结构对往复运动的锯条根部做了径向支撑，锯条伸出作业时，不会因为进给压力过大出现锯条弯折变形，裁切过程中锯条的运动轨迹保持直线，断面垂直度可以满足现场施工的精度要求，不需要后续额外的打磨修型。不同于市面上常见的长壳体往复转换头，该附件的传动结构做了集成化设计，把曲柄转换结构完全容纳在靠近夹头的壳体内，锯条的往复行程控制在适合小型作业的区间，既不会因为行程过小导致锯切效率低下，也不会因为行程过大导致附件整体尺寸超标，针对10mm以内厚度的铝板、20mm以内厚度的实木条、直径50mm以内的PVC管材，都可以顺畅完成裁切作业，完全覆盖日常零散维修、家装DIY的加工需求。结构上没有多余的冗余零件，整体拆解后只有夹柄、曲柄传动件、滑块、锯条锁止件、外壳、辅助手柄几个核心部件，生产装配难度低，零件公差容易控制，批量生产时的良率可以保持在较高水平，后期如果出现易损件磨损，用户也可以快速自行更换，不需要整体报废附件。
