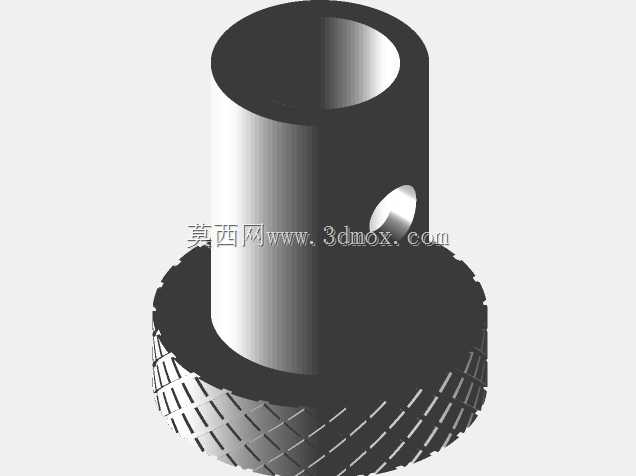

紧凑式旋转转直线往复传动机构

在小型自动化执行单元、桌面级实验装置、便携机电产品的结构设计中，往往受限于安装腔体的空间余量，很难布置常规的丝杠副、曲柄滑块这类传统旋转转直线的传动结构——这类传统结构要么需要预留足够的丝杠轴向安装长度，要么需要为曲柄回转预留径向避让空间，在轴向、径向尺寸都受限的狭长腔体内，常规方案的适配性会大幅下降。这款传动机构正是针对这类窄空间安装场景设计，核心功能是将输入轴的连续旋转运动，直接转换为输出端的定行程直线往复运动，不需要额外搭配换向组件、行程开关这类外置附件，整体集成度远高于传统散件组装的传动结构。

从实际应用场景来看，这类机构可以直接嵌入小型点胶设备的针头往复驱动单元，替代原有体积较大的电磁驱动方案，在相同输出行程下占用的径向尺寸缩小近40%；也可以用在小型分拣设备的拨料驱动端，配合低压直流电机直接输出往复拨料动作，不需要额外设计换向传动链；在便携检测设备的探头进给结构中，这类紧凑结构可以直接安装在手持腔体内，不需要额外预留传动件的安装空间，大幅缩减手持部分的外形尺寸。

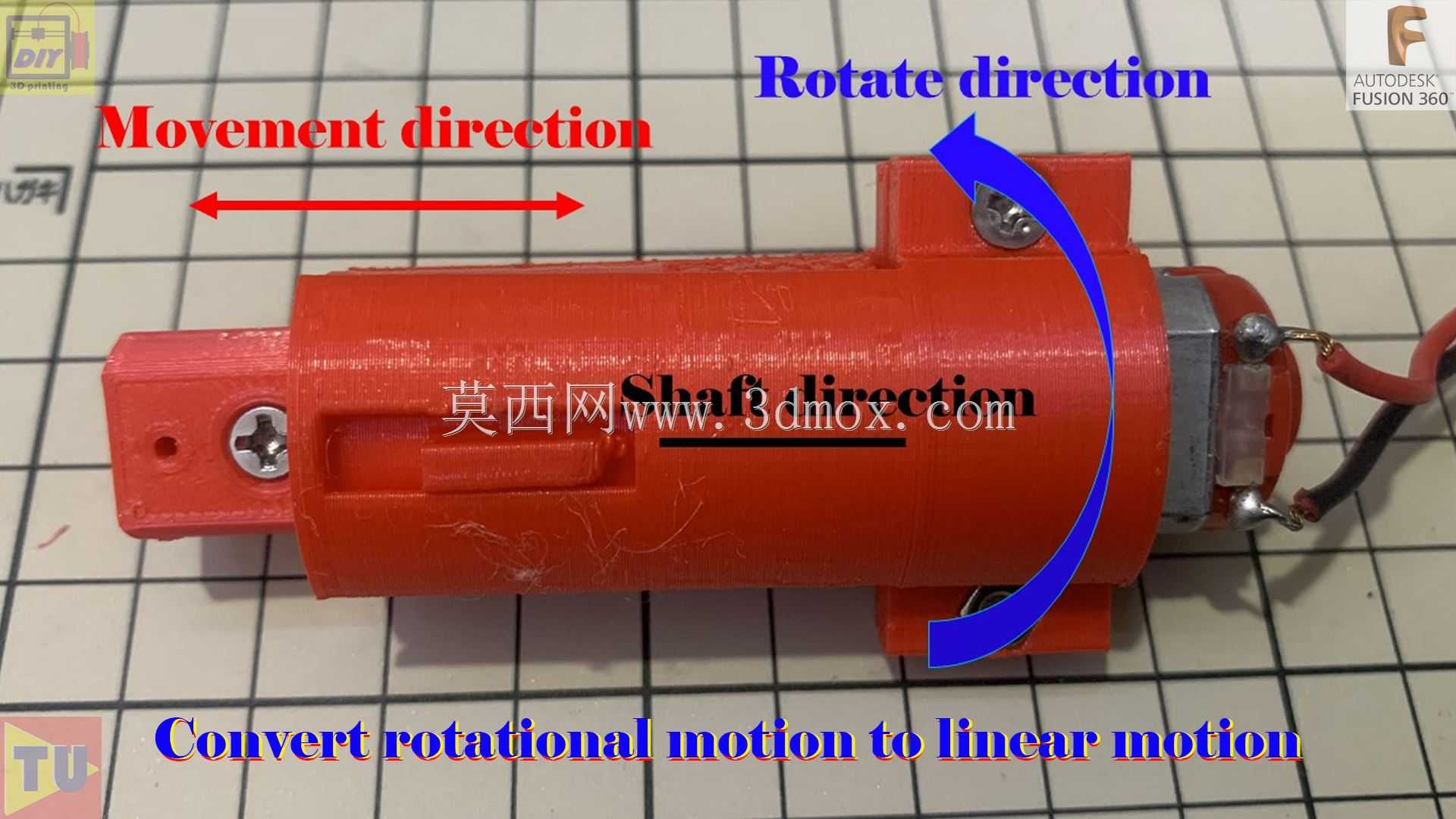

功能特性上，这款机构的运动转换完全依靠内部的螺旋导槽与滑动销配合实现，输入轴持续单方向旋转时，滑动销会沿着导槽的轨迹带动输出轴做轴向往复移动，不需要电机正反转即可实现双向直线动作，能降低对电机驱动的控制要求，同时减少电机正反转带来的启停冲击，延长驱动端的使用寿命。机构整体采用同轴式布局，所有传动部件都集成在圆柱形的壳体内，没有外凸的传动连杆、回转曲柄等部件，安装时不需要为外凸部件预留避让空间，外壳上自带的两个安装耳片直接开有标准螺丝过孔，可以直接通过螺丝固定在安装基板上，不需要额外设计定制安装支架。

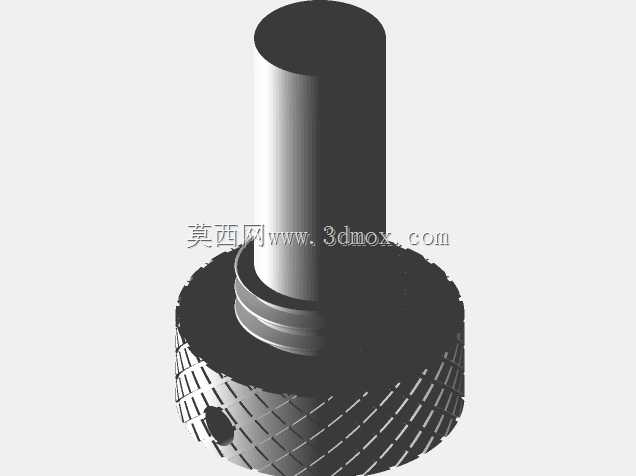

设计思路上，这款结构摒弃了传统旋转转直线机构的分体式设计逻辑，将导槽结构直接集成在旋转轴与输出轴的配合段，把原本需要独立安装的导向、换向、承载功能全部整合到壳体内部的配合面上，减少了零件总数量，降低了装配时的配合公差累积。导槽的曲线轨迹经过优化，在往复行程的两个端点位置设计了平滑过渡段，避免滑动销在换向位置出现刚性撞击，降低运行过程中的噪音与磨损；输出轴的导向段直接与壳体内孔配合，采用大接触长度的导向面设计，即使输出端承受一定的径向负载，也不会出现卡滞、偏磨的问题，相比短导向的同类结构，负载适应性更强。

从安装边界与尺寸适配角度来看，整体外壳为等直径圆柱结构，安装时只需要在基板上开出对应直径的避让孔，配合两个安装耳片的固定孔位即可完成安装，不需要复杂的定位结构。机构的轴向总长度控制在较短范围内，输入轴端直接适配常用的小型直流电机输出轴径，可以直接与电机插接固定，不需要额外设计联轴器；输出轴的端部为平面结构，可以直接加装执行端头，比如推块、拨片、检测探头等，不需要额外设计输出转接件。机构的往复行程由内部导槽的导程决定，固定行程下不需要额外调整行程限位，装配完成后即可直接输出稳定的往复动作，降低了现场调试的工作量。

在实际选型适配时，这类集成式传动机构尤其适合安装空间狭长、对部件体积敏感的场景，相比传统的传动方案，它的零件集成度更高，装配环节的公差控制更简单，批量生产时的一致性更好。同时因为所有传动部件都封闭在外壳内部，运行过程中可以阻挡外部的粉尘、碎屑进入传动配合面，在有少量粉尘的生产环境下也能稳定运行，不需要频繁做清洁维护。对于结构设计人员来说，这类集成化的传动组件可以直接作为标准功能单元调用，不需要从零开始设计导槽曲线、配合公差、安装结构，能大幅缩短小型机电产品的开发周期，减少传动结构的验证工作量。
