可弯曲3D打印柔性传动软轴结构设计

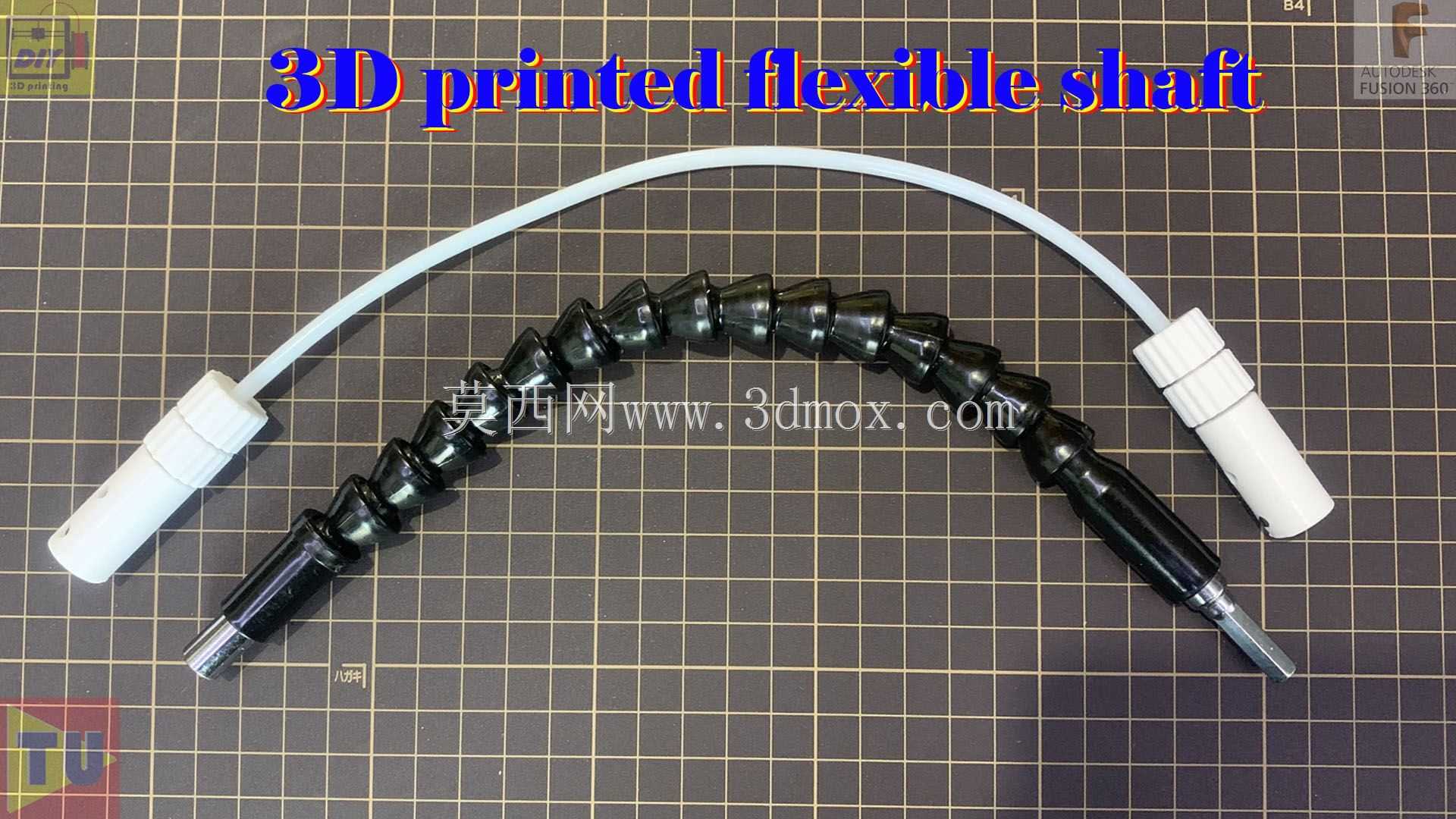

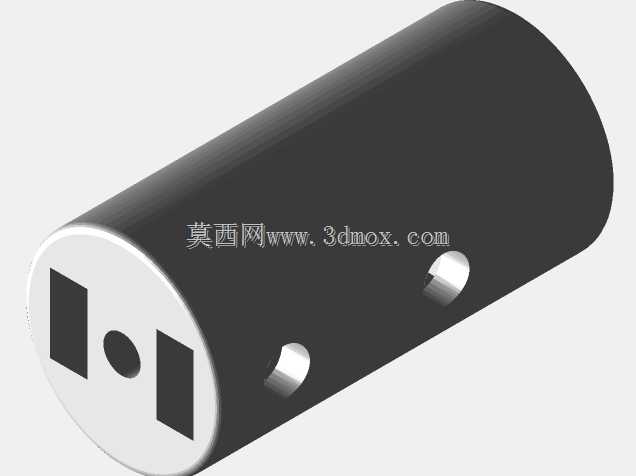

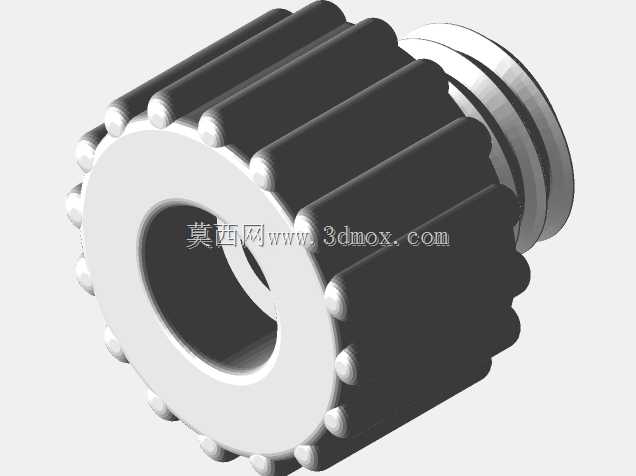

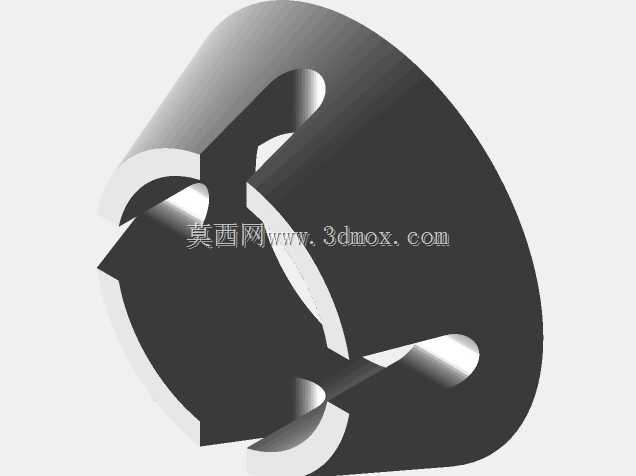

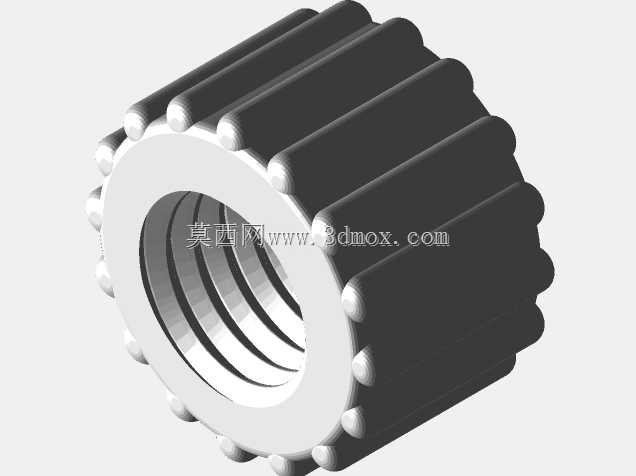

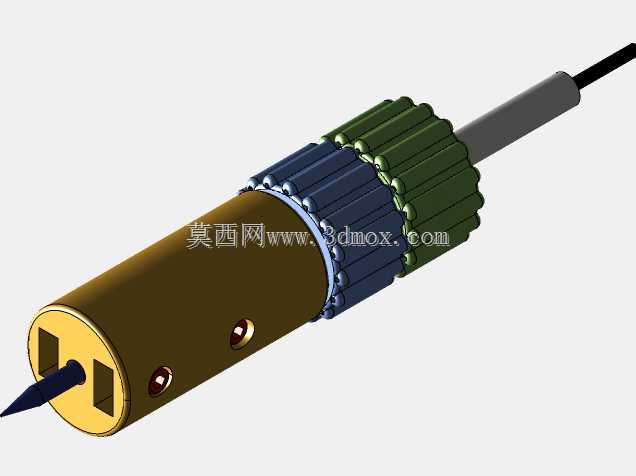

在狭小空间动力传递、非同轴传动布局的工况下，刚性轴无法适配轴线偏移、弯曲路径的传动需求，这类场景广泛分布在手持打磨工具、精密医疗器械、小型自动化设备的末端执行机构、家电内部传动链路中，柔性软轴正是为解决这类跨空间、变角度扭矩传递需求而生的核心传动部件。这款软轴采用分段铰接式结构设计，主体由多节互锁的黑色铰接单元串联组成，两端配置白色的连接端座与金属输出接头，整体可实现大角度弯曲，能够在弯曲半径不小于自身直径5倍的路径下稳定传递扭矩，不会出现传动卡滞、扭矩损耗突增的问题。从结构设计逻辑来看，每一节铰接单元都采用锥面互锁的卡扣结构，相邻单元之间可以实现小角度相对偏转，多节单元串联后累积形成整体的大弯曲能力，同时互锁结构能够限制径向的脱开位移，保证传动过程中轴向的扭矩传递效率，不会因为弯曲出现动力断连。两端的白色端座采用台阶式定位结构，内部预留了与铰接单元端部配合的定位槽，能够将串联的铰接单元整体限位，避免轴向窜动；端座外侧延伸出的金属接头为标准六角传动接口，可直接适配常规电动工具、小型电机的输出轴夹头，无需额外定制转接件，降低了装配适配的成本。在实际应用场景中，这类软轴可以搭配手持电钻完成狭窄腔体内部的螺丝锁付、内壁打磨作业，也可以集成在小型3D打印机的远程挤出机构中，将挤出电机的动力传递到移动的挤出头端，减少运动端的重量，提升打印精度；在小型医疗设备的动力传递链路中，这类软轴可以绕过设备内部的电路板、气路管线布局，将动力传递到末端操作端，无需为刚性轴预留直线传动空间，大幅压缩设备的整体体积。设计过程中需要重点关注铰接单元的配合间隙，间隙过大会导致传动回程差增大，传递扭矩时出现明显的角度滞后，影响精密传动场景下的控制精度；间隙过小则会导致弯曲阻力增大，软轴弯折时需要更大的外力，甚至出现相邻单元卡滞无法弯曲的问题。这款软轴的铰接单元采用等节距布局，每节偏转角度控制在8度以内，串联后整体可实现180度以内的任意弯曲，同时保证传动过程中每节受力均匀，不会出现局部应力集中导致的单元断裂。安装边界方面，软轴两端的接头伸出长度为15mm，六角对边尺寸为6.35mm，适配市面上绝大多数标准1/4英寸夹头；软轴主体外径为18mm，安装时需要预留的弯曲通道直径不小于25mm，避免软轴弯曲时与周边结构件产生摩擦干涉，长期摩擦会导致铰接单元磨损，降低软轴的使用寿命。在扭矩传递能力上，这款软轴可稳定传递0.5N·m以内的持续扭矩，峰值扭矩可承受1N·m的瞬时载荷，完全覆盖小型工具、精密设备的传动需求；如果需要提升扭矩承载能力，可以将铰接单元内部的支撑结构替换为滚珠轴承组件，降低铰接处的转动摩擦，同时提升径向承载能力，减少大扭矩下的结构形变。软轴外层可根据使用场景选配不同材质的护套，比如在油污较多的车间场景下，可以搭配耐油橡胶护套，避免切削液、油污进入铰接缝隙导致卡滞；在无尘车间、医疗场景下，可以搭配光滑的PTFE护套，方便日常清洁消毒，避免灰尘、杂质堆积在铰接缝隙中。不同于传统钢丝缠绕式软轴，这款分段铰接式软轴不存在钢丝松脱、断裂的风险，长期使用后不会出现传动刚度下降的问题，同时3D打印的加工方式可以快速根据实际安装需求调整软轴的总长度、铰接单元尺寸，无需开模定制，大幅缩短非标设备的研发周期，特别适合小批量定制设备、原型机验证阶段的传动方案选型。在装配过程中，只需要将铰接单元依次串联卡合，再将两端的端座压装到位，最后固定金属输出接头即可完成组装，无需复杂的铆接、焊接工序，普通装配人员即可快速完成组装与更换，降低了后期维护的成本。
