可拆分更换式舷外螺旋桨结构设计

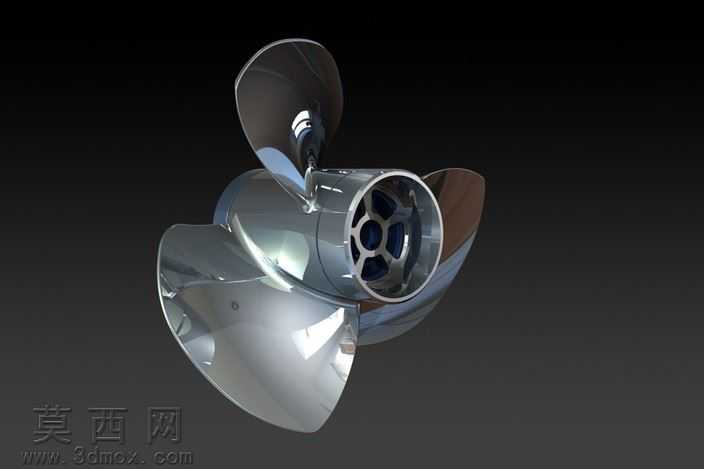

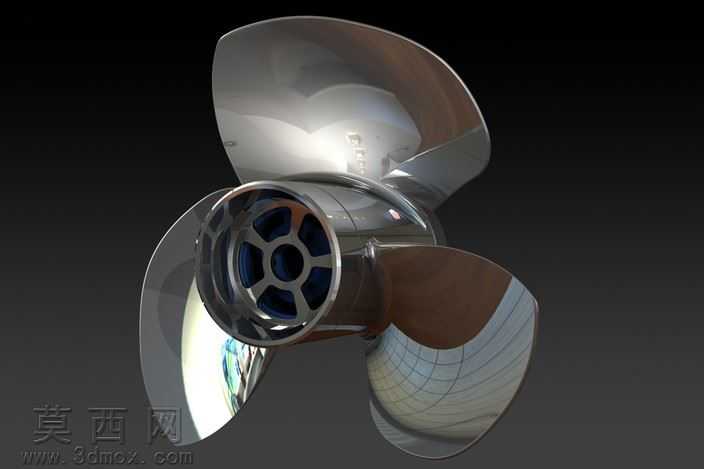

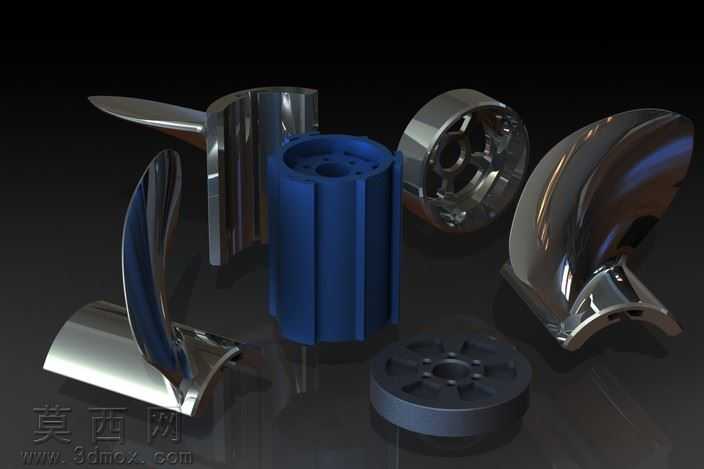

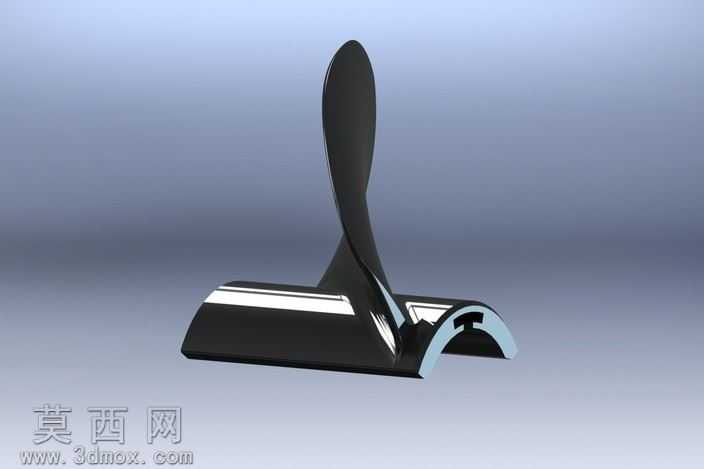

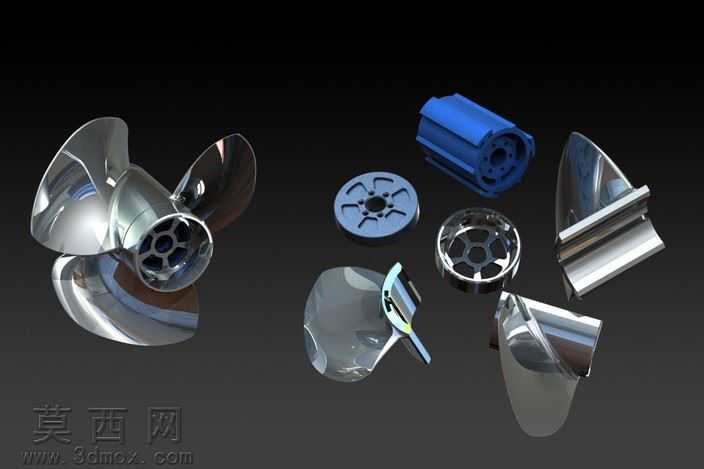

本作品为可拆分更换式舷外螺旋桨三维设计，建模阶段采用参数化特征建模方式完成全零件构建，首先依据舷外推进部件的工况需求确定整体尺寸边界，将螺旋桨拆分为桨叶、轮毂连接座、定位压环、传动衬套、锁紧端盖等多个独立可替换零件，每个零件单独完成草图绘制、特征拉伸、旋转切除、倒角倒圆等建模步骤，确保各零件的配合尺寸公差符合装配要求，相邻连接零件的配合面预留合理的装配间隙，避免装配干涉。渲染阶段针对不同零件的材质属性分别设置材质参数，桨叶部分采用抛光金属材质，调整反射率、粗糙度参数模拟不锈钢镜面抛光的金属质感，还原金属桨叶在光线照射下的高光与反射效果；内部传动衬套设置为工程塑料材质，调整漫反射颜色与哑光质感，区分于金属零件；定位压环、锁紧端盖等金属结构件设置为镀铬金属材质，与桨叶的抛光质感形成细微区分，提升装配体的视觉层次感。结构设计上采用模块化分体思路，摒弃传统螺旋桨一体式焊接或整体铸造的结构，将易受水流冲击、异物磕碰发生损坏的桨叶设计为独立可拆零件，当单片桨叶出现卷边、断裂、磨损超标等损坏情况时，无需更换整套螺旋桨总成，仅需拆解锁紧结构更换对应损坏的桨叶部件即可，大幅降低舷外推进系统的后期维护成本；轮毂内部设计有花键传动结构与定位卡槽，确保动力传递过程中各零件连接稳固，不会出现传动打滑、桨叶移位的问题，同时定位压环与锁紧端盖的配合结构可实现快速拆装，无需专用复杂工具即可完成桨叶的更换操作。设计过程中反复验证各零件的装配关系，通过干涉检查确认所有零件装配后无重叠、无卡滞，同时对桨叶的曲面造型进行优化，确保桨叶的曲面弧度符合流体力学要求，在保证结构可拆分的前提下不损失螺旋桨的推进效率，兼顾维护便捷性与使用性能。
