iPod Shuffle后卸式多彩保护壳结构设计

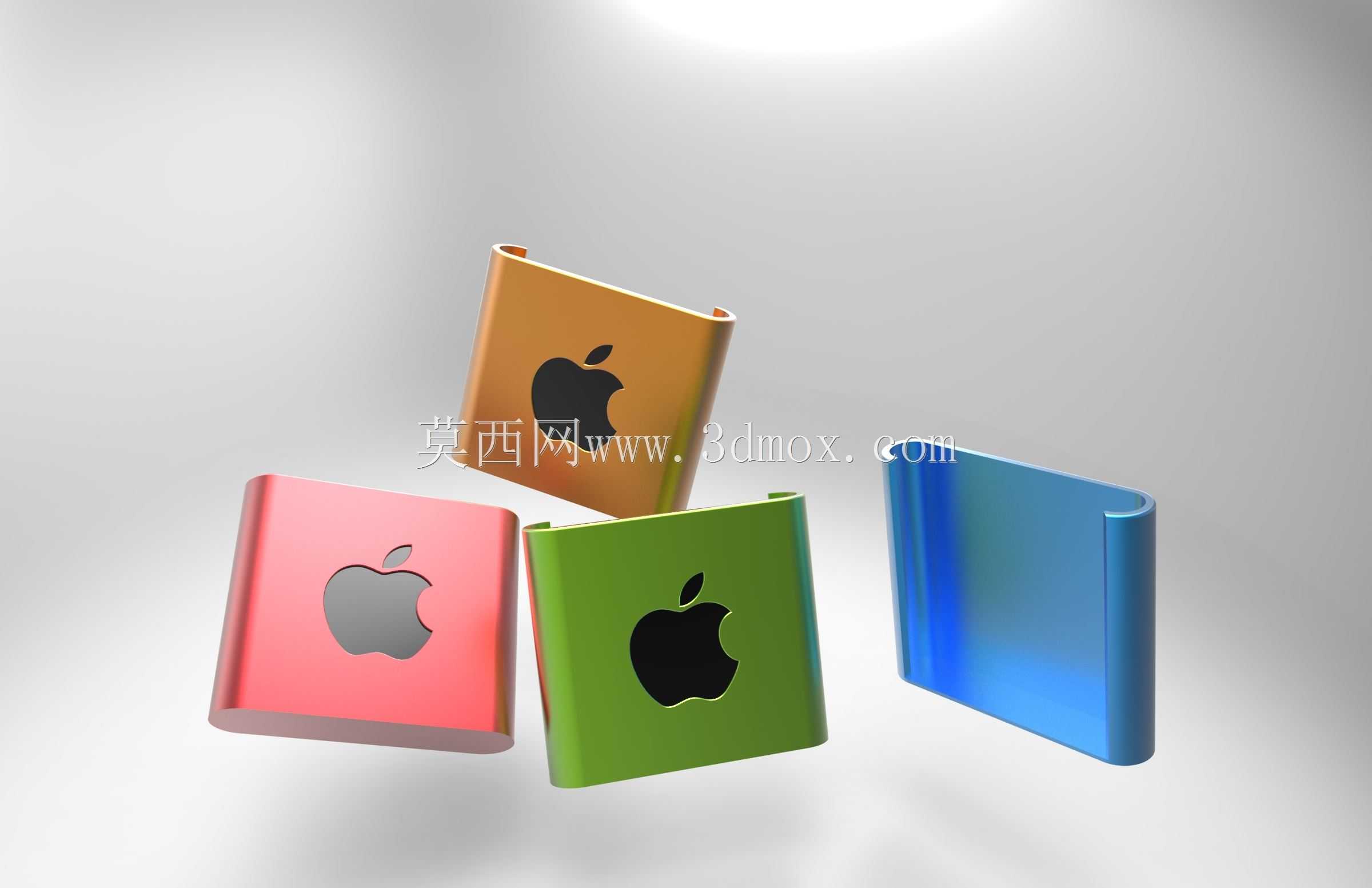

做数码配件结构设计快八年，这类随身播放器的保护壳看似简单，实则要在防护性、拆装便利性和外观质感之间找平衡，这次的后卸式iPod Shuffle保护壳，是针对常规卡扣式保护壳拆装易刮花机身、长期使用卡扣松垮的痛点做的优化方案。先从实际使用场景说，iPod Shuffle本身是主打便携运动使用的随身音频播放器，用户日常跑步、通勤揣口袋或者夹在衣领上的时候，很容易和钥匙、硬币这类硬物摩擦刮花机身，甚至出汗、溅水的时候会侵蚀机身接口，保护壳的核心作用就是在不影响播放器本身按键操作、接口使用和夹装功能的前提下，给机身做全周防护。常规的前扣式或者侧滑式保护壳，拆装的时候需要从机身正面或者侧面掰开卡扣，很容易在铝合金机身上留下撬痕，而且反复拆装之后卡扣位置的应力集中会导致塑料件发白断裂，这个后卸式的结构就是把拆装的受力面改到了机身后盖侧，安装的时候先把播放器主体从保护壳后侧推入，到位之后保护壳的前侧边框刚好卡在机身正面的边缘，不需要额外的卡扣结构，依靠壳体本身的微量形变和边框的限位台阶就能固定，拆卸的时候只需要从后侧轻轻推出机身，全程不会接触到机身正面的抛光面，从根源上避免拆装刮花的问题。再说到设计思路上，首先要匹配iPod Shuffle本身的外形轮廓，壳体的内腔尺寸完全贴合机身的弧面过渡，单边预留0.1mm的装配间隙，既不会因为间隙太大出现壳体晃动，也不会因为间隙太小导致装配困难、顶伤机身表面。壳体的壁厚统一做1.2mm，这个厚度是兼顾结构强度和外观质感的最优值——太薄的话日常磕碰容易开裂，太厚的话会让整体尺寸偏大，失去Shuffle本身轻薄便携的优势。壳体正面预留了精准的苹果logo镂空位，这个位置不是简单的开孔，而是做了0.2mm的下沉台阶，用户可以自己粘贴不同材质的logo装饰片，也能直接露出机身本身的logo，兼顾品牌辨识度和个性化需求。壳体的侧边完全开放了按键和接口的位置，不对播放器本身的操作做任何遮挡，夹装位置的背部做了精准的避让槽，不会影响原厂背夹的开合和夹装力度，用户装上保护壳之后依然可以正常把播放器夹在衣领、口袋或者背包肩带上，完全不改变原有的使用习惯。颜色方面做了红、橙、绿、蓝四款配色，都是高饱和度的纯色，表面做细磨砂处理，不容易留指纹和手汗，握持的时候的摩擦力比裸机更好，运动的时候拿在手里不容易滑落。从安装边界来说，这个保护壳完全包裹机身的四个边角，边角位置做了R0.8mm的圆角过渡，落地的时候可以通过壳体的形变吸收冲击力，避免边角直接磕碰到硬物造成机身凹陷。需要注意的是，这个版本的保护壳安装时需要先取下iPod Shuffle的原厂后盖，因为壳体本身的后侧结构已经替代了后盖的部分防护作用，安装的时候要对准机身的定位槽，不要硬推避免损伤内部元件，相比普通版本的保护壳，这个后卸式结构的固定稳定性更好，长期使用也不会出现卡扣松脱、壳体和机身错位的问题，适合经常需要拆装保护壳更换配色、或者需要频繁清理壳内积灰的用户。在结构验证阶段，我们做了1.2米高度的自由跌落测试，六个面各跌落三次之后，壳体没有出现开裂、变形，机身也没有出现磕碰损伤，反复拆装500次之后，壳体的限位台阶没有出现明显磨损，装配后的松紧度依然和全新状态一致。另外壳体表面的磨砂层做了耐摩擦测试，用普通棉布反复摩擦1000次之后没有出现掉漆、磨亮的问题，日常使用的耐用性足够。很多人做这类小配件的设计容易忽略装配公差的累积，这个壳体在建模的时候就考虑了注塑生产的收缩率，内腔的尺寸按照0.5%的收缩率做了补偿，量产的时候不会因为塑料收缩导致尺寸偏小装不进去，也不会因为收缩率补偿太多导致尺寸偏大松垮。壳体的边缘全部做了C0.1mm的倒角，没有锋利的毛边，装在口袋里不会勾刮衣物纤维，拿在手里的触感也更顺滑。
