3D打印延时拍摄触发适配结构件

　　做3D打印项目的从业者大多遇到过延时拍摄的痛点：常规的定时快门线只能按固定间隔触发，没法匹配打印层厚变化、喷头移动停顿的实际节奏，拍出来的素材要么漏了关键层的成型过程，要么在喷头空移时拍了大量无效画面，后期剪辑要剔除近三分之一的冗余片段，效率极低。这套适配结构就是针对这个实际场景做的硬件触发方案，核心是把打印动作和相机快门做硬联动，不需要额外的编程控制，靠机械触发就能实现每完成一层打印动作自动触发一次快门，拍出来的延时素材帧与层完全对应，没有空帧漏帧。

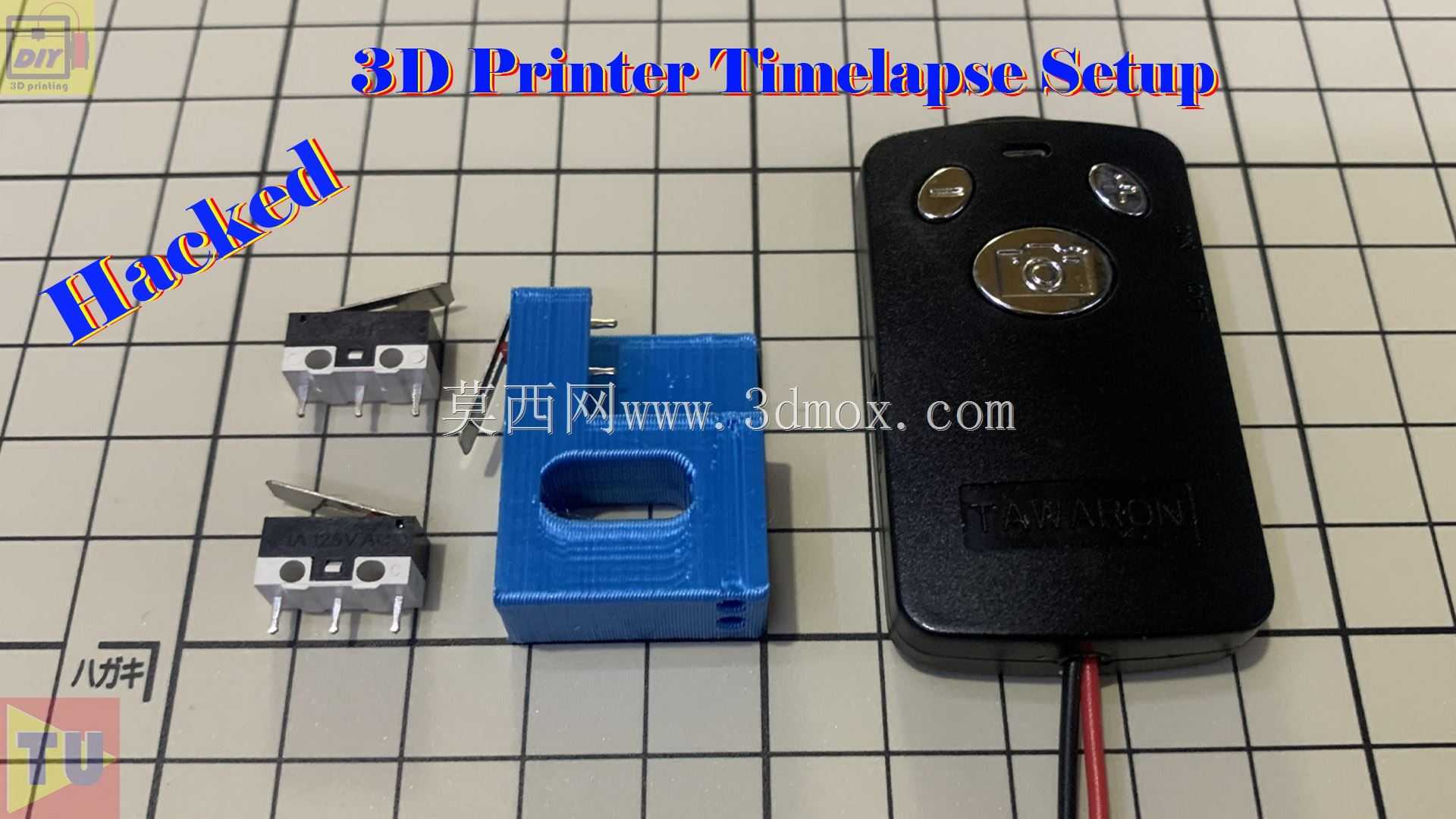

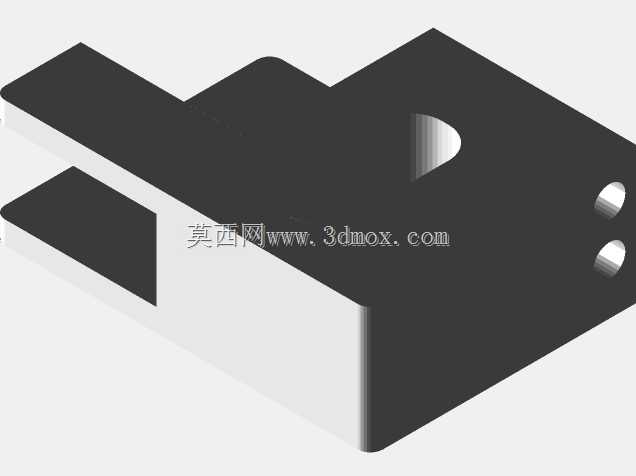

　　从结构组成来看，整套配件包含两个SPDT微动开关、一个3D打印的安装固定座、以及改装后的快门遥控器。固定座的设计是核心，整体采用镂空减重结构，中间的长圆形避让槽刚好卡入3D打印机X轴或Z轴的限位触发位置，安装时不需要对原有打印机做打孔、攻丝等破坏性改装，直接利用型材槽位或者原有螺丝孔位就能固定，安装边界控制在42mm×28mm×18mm的空间内，不会和喷头、热床、拖链等运动部件产生运动干涉，适配市面上绝大多数采用2020、2040铝型材框架的FDM3D打印机。

　　微动开关的选型用了常见的三脚SPDT型号，触发行程1.5mm，触发力控制在1.2N，既不会因为触发力过大增加电机负载，也不会因为震动导致误触发。两个开关分别对应打印原点复位和层打印完成两个触发节点，接线直接并联到快门遥控器的触发引脚，不需要额外加电阻、继电器等元件，电路结构简单，后期维护更换配件成本极低。固定座上预留了两个2mm的插针安装位，开关引脚直接插装后用热熔胶或者热缩管固定即可，不需要焊接，动手能力一般的用户也能在十分钟内完成组装。

　　快门遥控器的改装部分没有做结构上的破坏性改动，只是把内部的触发触点引线外接，原有遥控器的手动按键功能完全保留，不需要触发拍摄的时候可以直接拿下来当普通快门遥控器用，不会浪费原有配件。固定座的安装位置可以根据不同打印机的结构做调整，对于近程挤出的机型，可以把固定座装在Z轴型材上，靠X轴归位的动作触发开关；对于远程挤出的机型，可以装在X轴末端，靠喷头移动到打印边缘的动作触发，适配性很强。

　　实际使用过程中，这套结构的触发精度能达到0.1mm，完全匹配FDM打印的层厚精度，不会出现漏触发或者重复触发的情况。相比软件触发的方案，硬件触发不需要占用打印机的主控接口，不会和打印G代码产生冲突，也不会因为主控卡顿导致触发延迟，稳定性更高。固定座本身用PLA材料打印就能满足使用需求，不需要用耐高温的PETG或者ABS，因为安装位置远离热端和热床，日常工作温度不会超过40摄氏度，PLA的强度完全够用，打印这个固定座的耗材成本不到一块钱，整体配件总成本控制在极低的范围。

　　从设计思路上来说，这套结构没有追求复杂的电子控制，而是用最简单的机械结构解决实际使用中的痛点，所有零件都是市面上容易采购的标准件，没有定制化的特殊零件，用户拿到模型之后可以直接打印固定座，搭配随手能买到的微动开关和便宜的快门遥控器就能组装使用，不需要等待定制配件的周期。结构上做了足够的容错设计，开关的安装位置预留了2mm的调节余量，用户可以根据自己打印机的实际触发位置调整开关的伸出长度，不需要严格按照固定尺寸安装，降低了组装调试的门槛。

　　在实际的打印作业场景里，不管是做打印过程记录、教学演示素材拍摄，还是做打印故障回溯，这套触发结构都能大幅降低后期素材处理的工作量，拍出来的延时视频节奏均匀，每帧都对应一层的打印完成状态，不需要手动对齐层和画面的时间轴。同时因为是硬触发，不需要在电脑上安装额外的控制软件，也不会占用电脑的串口资源，打印过程中电脑可以正常做其他工作，不会因为软件崩溃导致拍摄中断。
