3D打印架线性能测试锥形校准件

　　在FDM熔融沉积成型3D打印的实际生产与调试场景中，架线（即打印过程中喷头在非打印路径移动时残留的拉丝、垂丝问题）一直是影响制件表面质量、尺寸精度的核心痛点，尤其是在需要拍摄延时摄影记录打印过程、或是成型带悬空跨接结构的精密制件时，无规则的架线残留不仅会破坏制件外观，还可能在后续层打印时造成层间夹杂、结构虚接，严重时甚至会导致喷头剐蹭已成型区域造成打印失败。这款锥形测试件正是针对这一工程痛点设计的专用调试工装，完全围绕架线问题的参数验证需求开发，没有冗余的装饰结构，所有几何特征都服务于打印参数的快速校验。

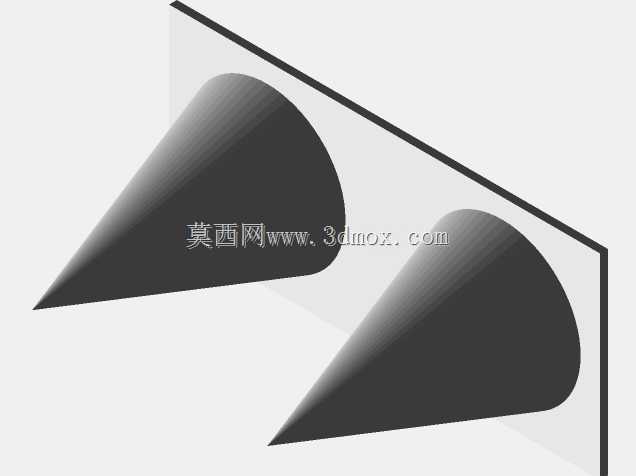

　　从结构设计逻辑来看，测试件采用成对对称布置的圆锥结构，圆锥底部通过薄型平板基座连为一体，两个圆锥的尖端保持水平对齐，圆锥的锥角经过反复验证，选取了最容易暴露架线问题的角度区间——既不会因为锥度过大导致侧壁成型难度掩盖架线缺陷，也不会因为锥度过小让测试失去普遍参考性。基座的厚度控制在刚好能为圆锥提供稳定支撑的范围，不会额外消耗过多打印材料，同时保证测试件打印完成后可以平稳放置在工作台面，方便观察不同参数下的架线残留情况。两个圆锥之间的间距设置了多组梯度？不，这款测试件的两组圆锥分别对应不同的跨距，一组跨距较小，一组跨距稍大，能够同时验证短距离移动和长距离空走时的架线表现，不需要多次打印不同间距的测试件就能覆盖常用的跨接场景。

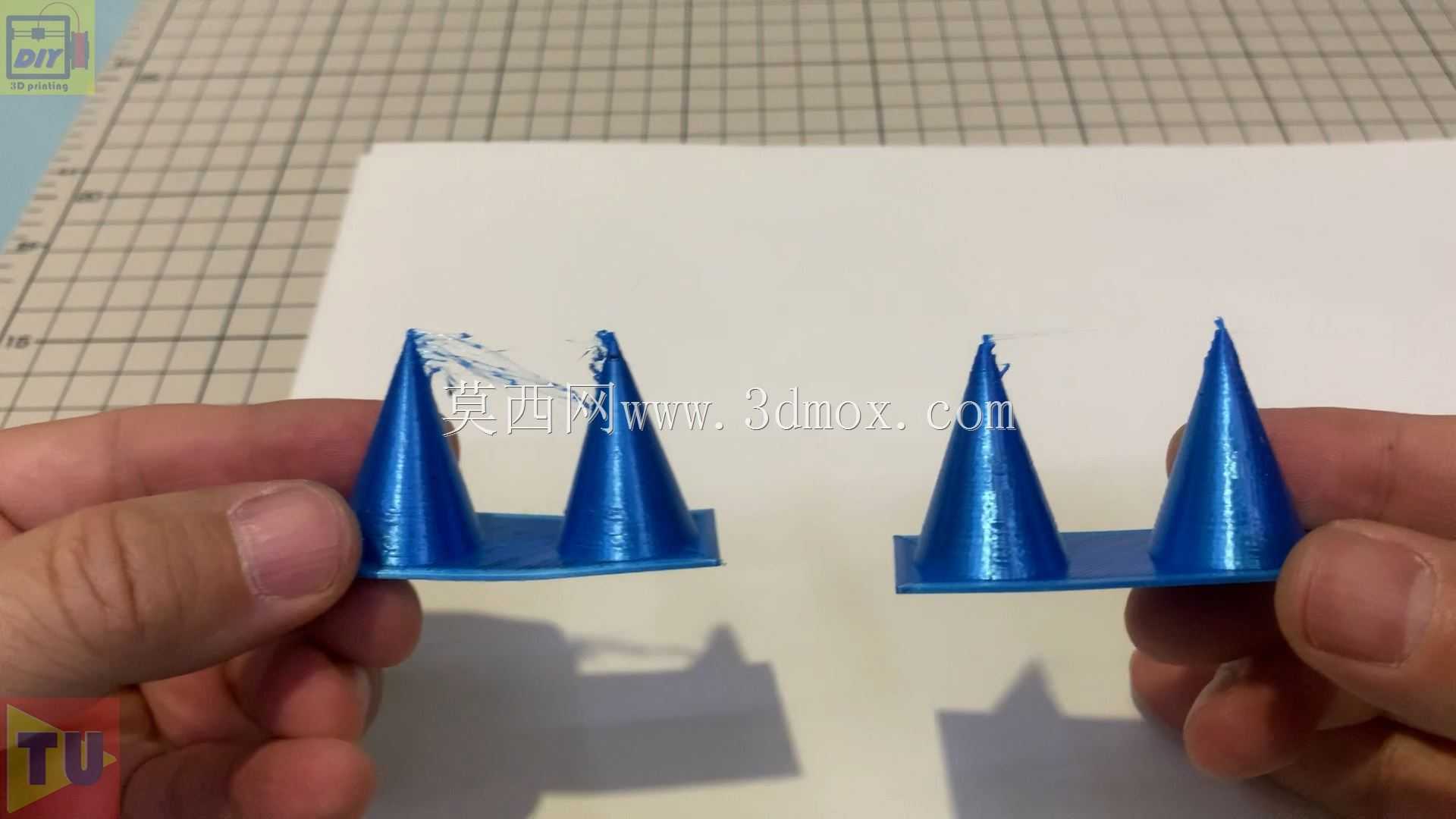

　　在实际使用过程中，这款测试件可以直接用于切片软件的参数迭代验证，当调整回抽距离、回抽速度、打印温度、移动速度、空走路径优化这些核心参数时，只需要打印一组该测试件，就能直观观察到圆锥尖端之间、圆锥侧壁表面的架线残留量：如果参数匹配不佳，两个圆锥尖端之间会出现明显的拉丝连接，圆锥侧壁也会附着零散的丝料残留；当参数调整到最优区间时，圆锥之间无明显连丝，侧壁光滑无多余丝料附着，对应的参数就可以直接迁移到同材料、同设备的其他制件打印中。相比传统的方块、桥梁类测试件，锥形结构的尖端对架线更敏感，极少量的拉丝都会在尖端位置形成明显的残留，能够更早发现参数的微小偏差，减少大尺寸制件打印失败造成的材料与时间损耗。

　　从安装与使用边界来看，这款测试件不需要额外的固定结构，直接放置在3D打印机的成型平台上即可打印，基座的底面为全平面，适配所有常见的平台贴敷材料，不管是美纹纸、PEI板还是玻璃平台都能获得良好的首层附着力。测试件的整体尺寸控制在常规桌面级3D打印机的成型范围内，即使是最小成型尺寸的入门级设备也能完整打印，不会出现超出成型边界的问题。打印完成后的测试件可以重复作为参数参考样本留存，不同材料、不同环境温度下的最优参数对应的测试件样本，可以作为后续调试的直观对照，不需要每次调试都从零开始摸索参数区间。

　　在结构细节处理上，圆锥与基座的连接位置做了微小的圆角过渡，避免应力集中导致打印完成后圆锥从基座断裂，同时圆角的尺寸经过严格控制，不会干扰架线现象的观察——如果圆角过大，会在连接位置形成多余的材料堆积，掩盖空走路径上的架线残留。圆锥的表面没有设置额外的纹理或刻度，所有表面都是光滑的锥面，任何附着在表面的多余丝料都能一目了然，不需要额外的测量工具就能快速判断参数优劣。对于需要频繁更换打印材料、或是在不同温湿度环境下作业的3D打印工位，这款测试件能够将架线参数的调试时间缩短60%以上，避免在正式制件打印过程中反复试错，尤其适合批量打印前的设备状态校验，以及新设备开箱后的初始参数校准工作。
