适配伸缩变速箱的输出连接轴结构

在小型桌面级传动装置、DIY动力模组以及微型作业工具的传动链路搭建中，经常会遇到变速箱输出端与作业端轴径不匹配、传动比无法适配实际作业负载的问题，这款适配伸缩变速箱的连接轴结构，正是针对这类场景开发的传动衔接部件。从实际安装边界来看，该连接轴可适配直径2.0mm至3.0mm区间的外接作业轴，覆盖了市面上绝大多数微型打磨头、小型钻孔头、微型搅拌杆这类末端作业件的轴径范围，安装时无需额外加工转接衬套，直接将作业轴插入连接轴的锁紧位即可完成固定，大幅降低了微型传动模组的装配门槛。

从传动功能设计上，该连接轴搭配配套的齿轮传动基座，可根据实际作业需求选择不同的传动比配置，当作业场景需要较低输出转速、较大输出扭矩时，可通过对应齿数的齿轮啮合实现减速增扭，满足微型钻孔、低转速打磨这类需要大扭矩输出的作业需求；若需要较高输出转速，也可调整齿轮配对参数实现转速提升，适配小工件抛光、精细雕刻这类高转速低负载的作业场景。整个传动衔接结构的印刷成型件均采用无支撑设计思路，在熔融沉积成型的3D打印加工过程中，无需额外添加打印支撑结构，打印完成后无需进行支撑去除、打磨修整这类后处理工序，打印完成即可直接投入装配，有效缩短了从模型到实物的加工周期，也避免了支撑去除过程中对齿轮啮合面、轴孔配合面造成的精度损伤。

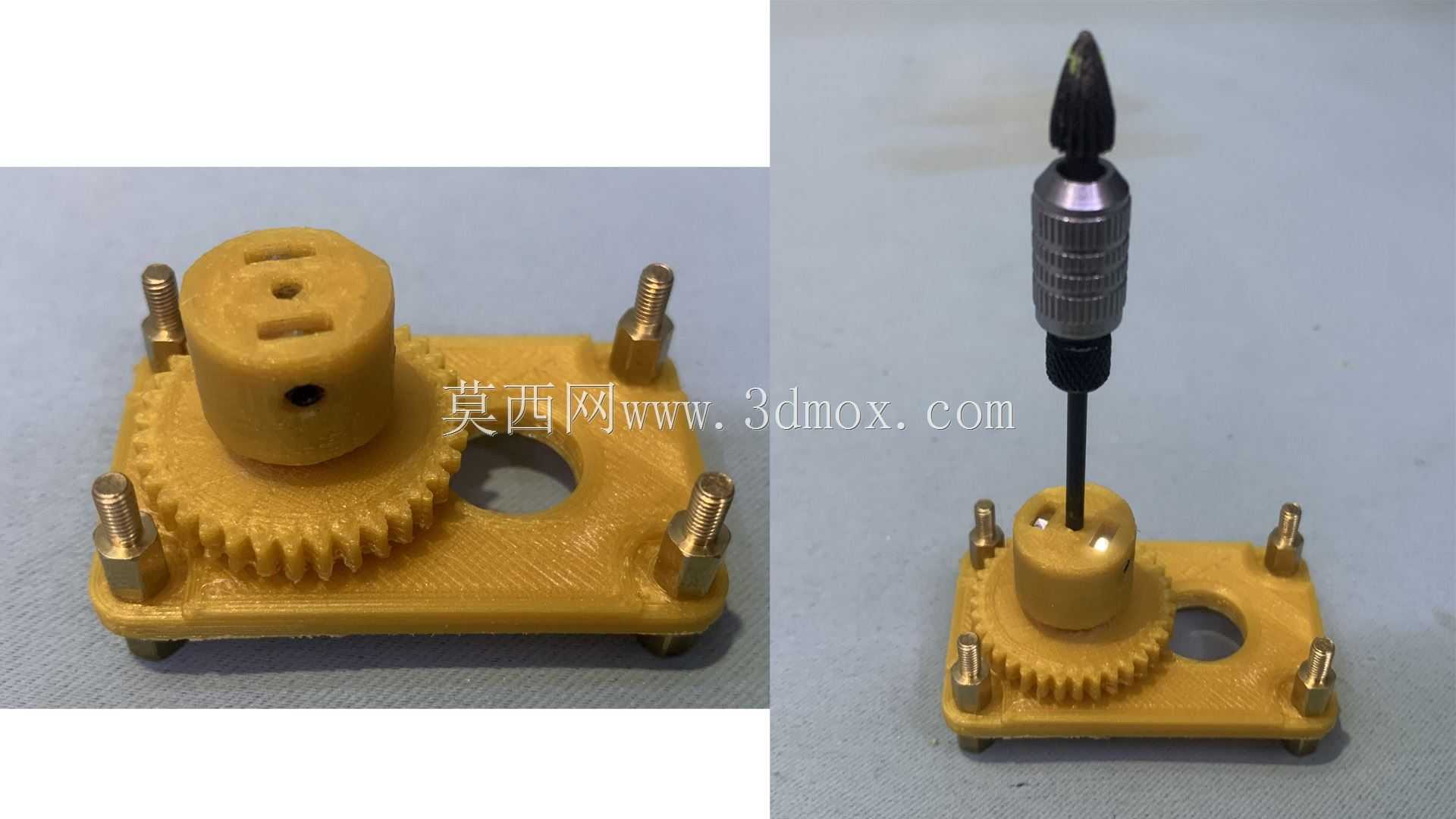

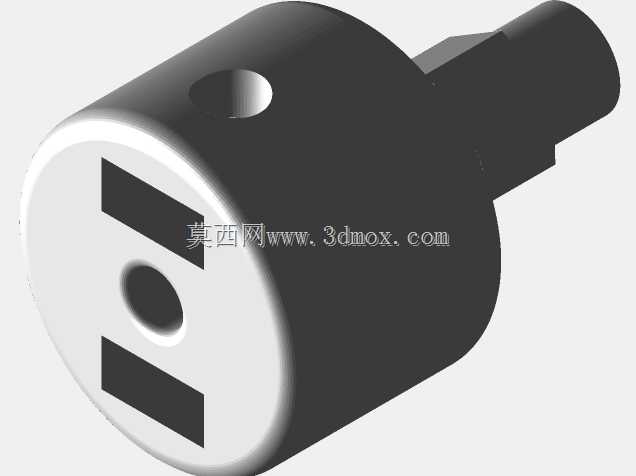

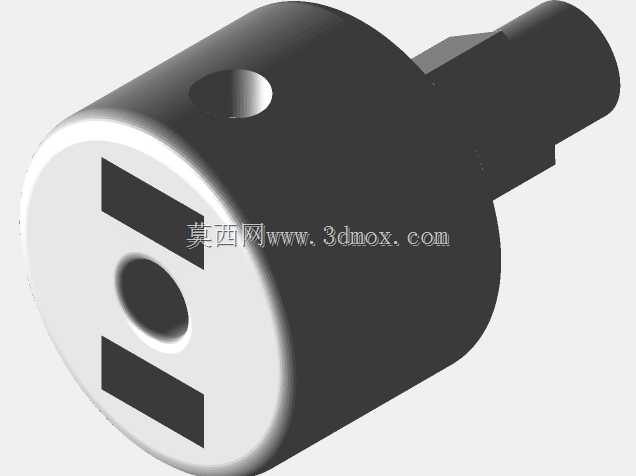

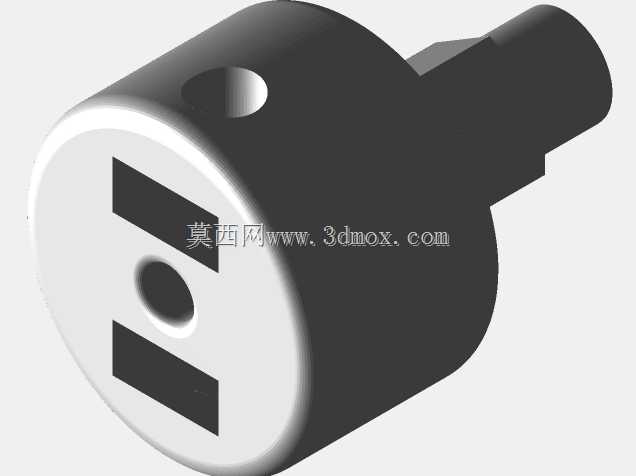

从结构布局来看，连接轴的基座部分集成了齿轮安装位、轴系定位孔以及基座固定螺柱，四个角位的固定螺柱可将整个传动基座稳定固定在设备机架或者安装面板上，避免传动过程中出现基座晃动、齿轮啮合错位的问题。连接轴的上部设置了与外接作业件匹配的锁紧结构，可保证作业轴在高速旋转或者承受反向扭矩时不会出现打滑、脱落的情况，传动过程中动力从伸缩变速箱输出端传递到连接轴下部的配合位，再通过同轴的齿轮结构将动力传递到上部的作业端，整个传动链路的同轴度通过轴孔的精密配合保证，有效降低了传动过程中的径向跳动，提升末端作业的精度稳定性。

在实际应用场景中，这类连接轴结构可广泛适配桌面级微型加工工具的改装、学生机械设计实训中的传动模组搭建、小型自动化设备的末端动力衔接等场景，相比传统的刚性轴连接结构，它可适配的轴径范围更广，且无需额外定制转接件，搭配可伸缩变速箱使用时，可根据作业空间的需求调整变速箱的伸出长度，配合连接轴的传动衔接，在狭小空间内也能完成动力的稳定传递。设计过程中充分考虑了3D打印加工的工艺特性，所有配合面的公差均预留了适合熔融沉积成型的装配余量，既不会因为公差过小导致装配困难，也不会因为公差过大出现传动间隙过大、运转晃动的问题，齿轮的齿形参数经过优化，在无支撑打印的前提下可保证齿面的成型精度，啮合过程中传动平稳，噪音控制在微型传动装置可接受的范围内。
