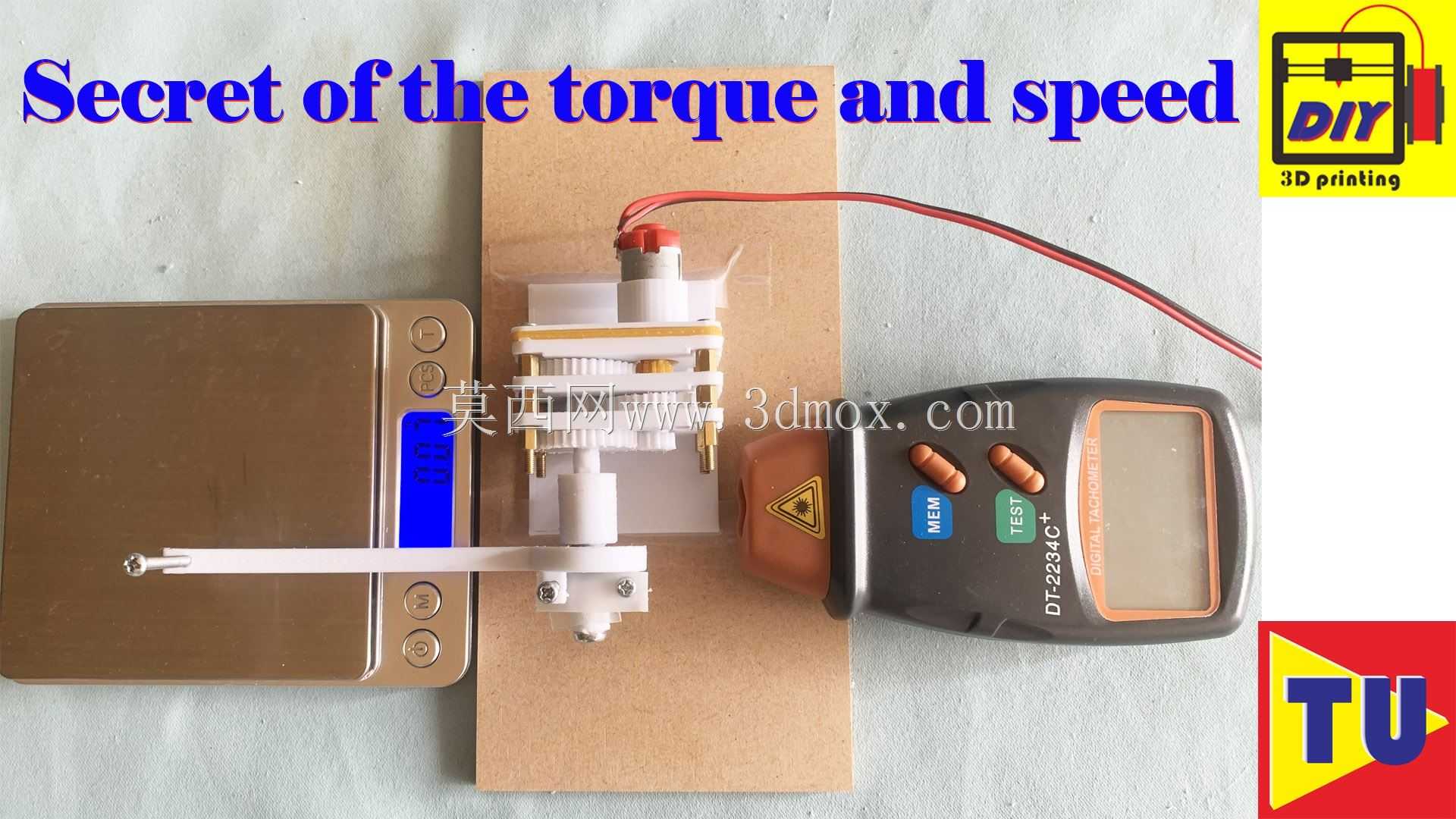

直流电机扭矩转速测试用齿轮箱底座

在小型直流电机性能验证的实验场景中，齿轮箱底座是搭建扭矩-转速特性测试台的核心承载构件，其作用是为被测减速齿轮箱、扭矩传导臂、负载连接端提供统一的安装定位基准，消除测试过程中因构件位移产生的测量误差。日常做微型驱动电机选型验证时，很多从业者会忽略安装基座的刚性对测试数据的影响——如果底座固定位形位公差超差，齿轮箱输出轴与扭矩检测端的同轴度偏差超过0.02mm，就会引入额外的径向摩擦阻力，导致测得的输出扭矩比实际值偏低，转速波动量超出允许范围，最终得到的转矩转速特性曲线无法真实反映电机与齿轮箱的匹配性能。这款底座的设计完全围绕微型齿轮箱测试的实际需求展开，安装面预留了与常见小型行星齿轮箱、直齿减速箱匹配的定位孔位，孔位公差按照IT7级精度设计，既可以适配3D打印制作的原型件做原理验证，也能满足机加工金属件的正式测试装配要求。底座的侧面延伸出扭矩臂的限位安装槽，槽位的宽度尺寸刚好匹配常用的应变式扭矩检测杆安装尺寸，不需要额外做转接件就能完成扭矩传导路径的搭建，测试时扭矩臂作用在称重传感器上的力，结合力臂长度就能直接换算出齿轮箱的实时输出扭矩，配合转速检测模块就能同步采集不同输入电压下的转速、扭矩对应数据。从安装边界来看，底座整体的长宽尺寸控制在120mm以内，高度方向预留了20mm的调节余量，既可以固定在木质实验基板上做桌面级测试，也能通过底部的沉头孔安装在标准铝型材实验架上，适配不同的测试环境搭建需求。设计时特意在齿轮箱输出轴对应的位置做了镂空避让，避免输出轴转动时与底座发生剐蹭，同时在电机安装位预留了走线槽，方便电机供电线、转速检测信号线的规整排布，减少线材晃动对测试过程的干扰。很多人做直流电机减速特性测试时，会误以为只要把齿轮箱和电机简单固定就能得到准确数据，实际上底座的刚性、安装位的同轴度、扭矩臂的转动自由度约束都会直接影响最终结果：如果底座刚性不足，测试大扭矩输出工况时会产生微形变，导致齿轮箱啮合间隙发生变化，不仅会产生额外的传动噪音，还会让扭矩测试数据出现周期性波动；如果扭矩臂的安装位没有预留足够的活动间隙，会产生额外的卡滞阻力，导致测得的机械效率比实际值偏低。这款底座在设计时就考虑到了这些细节，安装面的厚度做了加强处理，即使测试额定扭矩1N·m以内的微型减速齿轮箱，也不会产生影响测试精度的形变；扭矩臂的限位槽只约束垂直方向的位移，保留扭矩臂绕输出轴转动的自由度，确保力的传导完全沿着称重传感器的受力方向，避免分力带来的测量误差。在实际应用中，这类底座不仅可以用于直流电机与齿轮箱的匹配特性测试，还能用于小型3D打印齿轮箱的传动效率验证、微型减速模组的负载特性测试，是小型驱动系统研发、选型验证环节非常实用的工装构件。不同于通用型的安装底座，这款构件完全围绕扭矩转速测试的场景做了针对性的结构优化，不需要额外加工转接件就能快速搭建测试台，大幅缩短实验准备的周期，同时统一的安装基准也能保证多次重复测试的数据一致性，方便对比不同齿轮箱速比、不同输入电压下的电机工作特性，帮助从业者真正理解减速机构增扭降速的实际作用逻辑，而不是仅停留在理论公式的认知层面。
