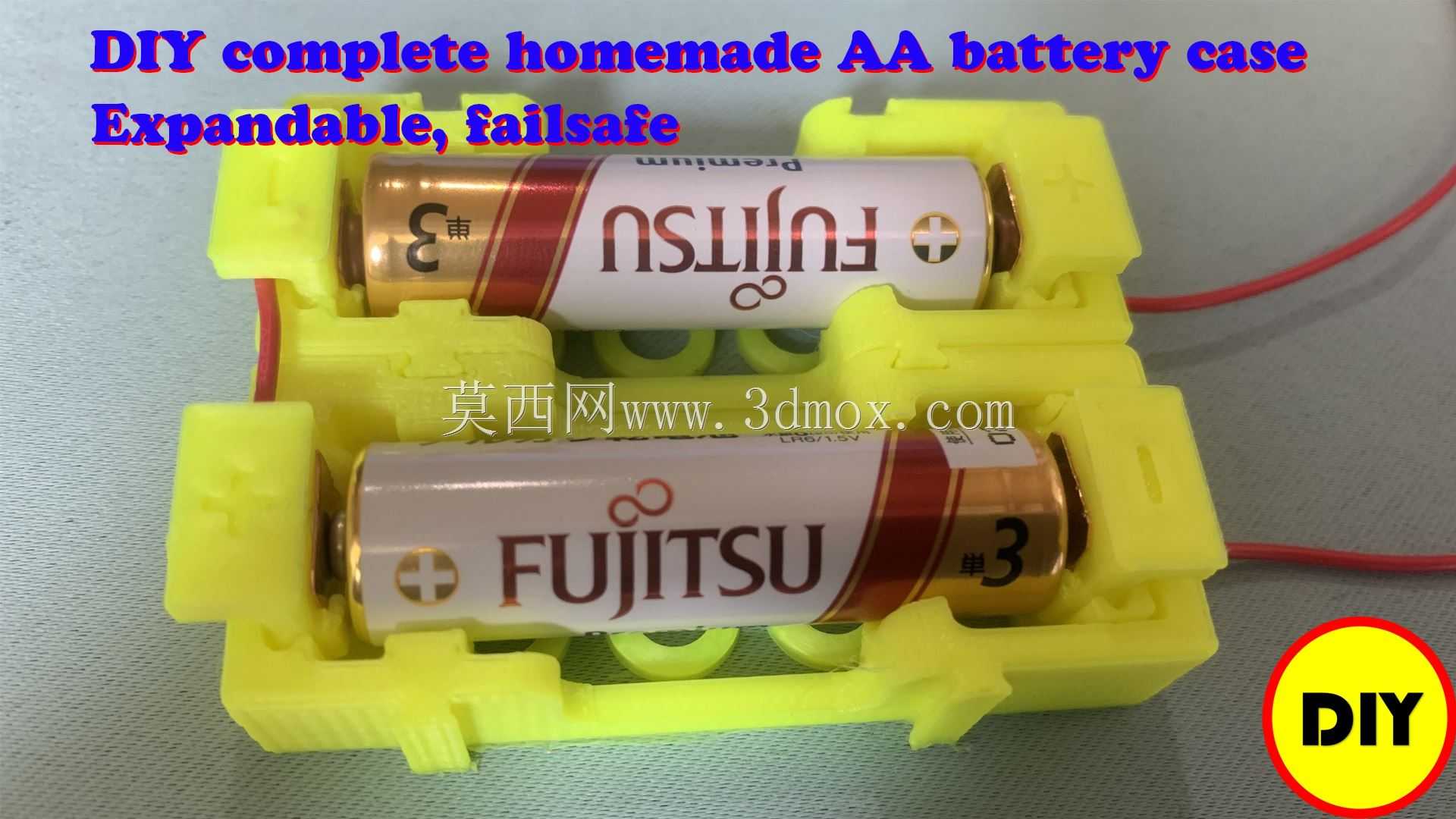

可扩展带故障防护DIY自制AA电池盒结构

　　在日常电子调试、小型DIY电子装置搭建、学生科创项目制作以及桌面小型测试设备供电场景中，AA电池的使用频率极高，传统市售电池盒多采用固定节数设计，内置弹簧顶接结构，长期使用后弹簧易出现弹性衰减、接触氧化导致的导通不良问题，且固定槽位无法根据实际供电电压需求灵活增减电池数量，遇到多节串联升压的临时需求时，往往需要多个电池盒通过导线拼接，不仅接线杂乱，还容易出现接线松脱、极性接反的故障，轻则导致设备无法正常上电，重则可能因反接烧毁电路元件。这款可扩展AA电池盒的设计，正是针对这些实际使用中的痛点展开，从结构层面解决传统电池盒的使用局限。

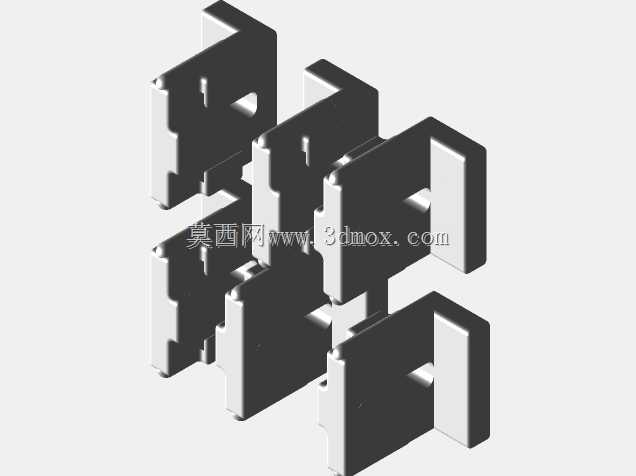

　　从功能特性来看，该电池盒摒弃了传统的金属弹簧接触结构，采用一体化塑料卡扣配合金属接触片的导通方案，接触片嵌装在塑料槽位内，不会出现弹簧移位、弹性失效的问题，每个独立电池槽位都设置了极性防呆结构，电池反装时无法完全卡入槽位，从物理层面避免极性接反带来的电路故障，实现基础的故障防护效果。模块化的拼接结构是这款设计的核心特点，每个单节电池单元的两侧都设置了统一规格的拼接卡扣与定位槽，可根据实际供电需求，任意拼接2节、3节、4节甚至更多节数的电池组，拼接后相邻单元的接触片自动导通，无需额外焊接导线，拼接完成后整体结构刚性充足，不会出现单元松脱的情况，既可以满足低功耗单片机3V供电的双节需求，也能拼接为多节组为小型电机、传感器阵列提供更高电压的直流供电。

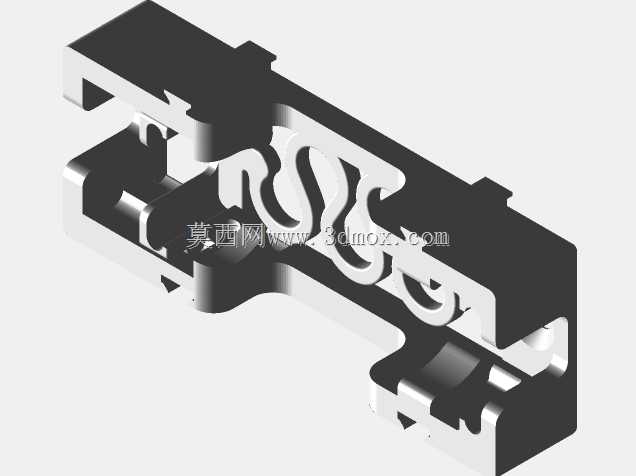

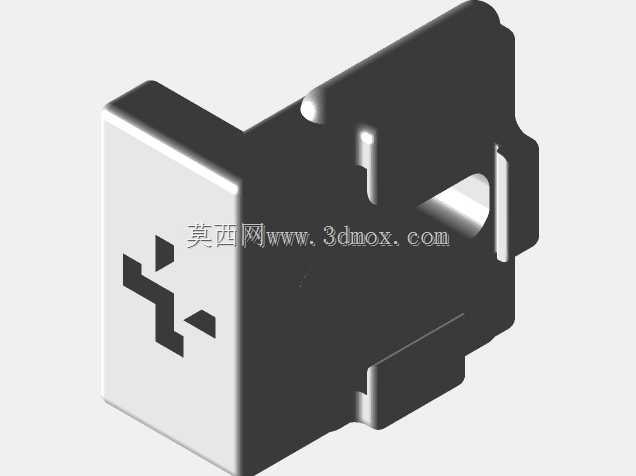

　　设计思路上，整体采用无额外金属紧固件的全塑料卡扣装配逻辑，所有结构件均可通过FDM3D打印制作，打印完成后仅需嵌入标准尺寸的金属导电接触片即可完成组装，无需螺丝、胶水等辅助固定材料。每个电池槽的内部尺寸严格匹配AA电池的标准外形尺寸，槽壁设置了0.2mm的弹性让位筋，既可以保证电池装入后有足够的卡紧力，不会因为设备晃动出现接触断电，又不会因为过盈量过大导致电池难以取出。单元拼接处的卡扣采用梯形导向设计，拼接时可自动对齐定位，拆卸时仅需按压卡扣锁止点即可分离单元，操作无需额外工具。接触片的嵌装槽设置了倒刺结构，接触片压入后即可被倒刺卡紧，不会因为多次插拔电池出现接触片移位的问题。

　　从安装边界与尺寸参数来看，单节AA电池单元的外形尺寸严格控制，宽度与AA电池直径匹配，长度略长于AA电池标准长度，预留出接触片的安装空间与拼接卡扣的结构空间，拼接多节时整体长度为单节长度乘以拼接节数减去拼接重叠量，整体宽度与高度保持一致，可直接适配市面上常见的电池盒安装固定位，也可通过背面预留的魔术贴粘贴槽、螺丝固定孔，灵活固定在设备外壳内部、桌面测试台架或者DIY装置的结构框架上。槽位内部的接触片突出高度经过精确计算，电池装入后接触片的压缩量处于最优接触压力区间，既不会因为压力过小导致接触电阻过大，也不会因为压力过大导致电池外壳被压损。相邻拼接单元的导通接触点采用弹性接触设计，拼接后接触点有足够的接触压力，保证大电流放电时也不会出现接触发热的问题，可满足小型直流电机等瞬时电流较大的负载供电需求。

　　在实际应用中，这款电池盒既可以用于电子爱好者的日常DIY项目，灵活调整供电电压适配不同的电路需求，也可用于小型工业测试设备的临时供电模块，快速拼接出需要的电池组，无需采购多种不同节数的成品电池盒，减少物料储备。故障防护结构除了极性防呆之外，每个单元的接触端都设置了绝缘隔离筋，拼接后相邻电极之间不会因为裸露导线、金属碎屑导致短路，降低使用过程中的安全隐患。整体结构没有易损的弹簧部件，长期反复使用也不会出现结构失效，相比传统市售电池盒有更长的使用寿命，且模块化的设计让损坏的单元可以单独替换，无需整体丢弃，降低使用成本。
