嵌入滚珠轴承可伸缩齿轮变速装置

这套可伸缩变速结构的核心设计目标，是在紧凑的安装空间内实现大减速比传动，同时通过嵌入式滚珠轴承的布置，将传动过程中的径向摩擦损耗降到最低，适配小功率直流动力输入场景下的扭矩输出需求。从实际应用场景来看，这类结构非常适合桌面级小型DIY传动装置、教学演示传动模型、小型负载驱动机构的动力匹配，比如小型物料推送机构、桌面演示装置的动力输出端，或是需要在有限空间内实现转速降低、扭矩提升的定制化小型设备中，不需要复杂的铸造箱体，通过3D打印制作的壳体与齿轮件就能完成组装，对非工业级批量制作的场景适配性很强。

从功能特性上看，这套结构采用多级直齿轮啮合传动，输入轴与输出轴采用同轴可伸缩布局，在轴向长度上可以根据实际安装空间做一定范围的调整，不需要额外加装联轴器补偿轴向位移，嵌入式的滚珠轴承直接嵌装在3D打印的壳体安装位内，齿轮轴的转动端直接与轴承内圈配合，避免了塑料轴孔直接摩擦带来的磨损快、传动卡顿问题，相比无轴承的纯塑料齿轮箱，连续运转寿命能提升数倍，传动效率也能保持在稳定区间。传动比的匹配是按照小功率直流电机的常见输出转速设计的，输入转速在每分钟数千转的区间内，输出端可以降到每分钟数百转甚至更低，输出扭矩能够驱动小型塑料负载、轻质传动机构，满足日常小型DIY装置的动力需求。

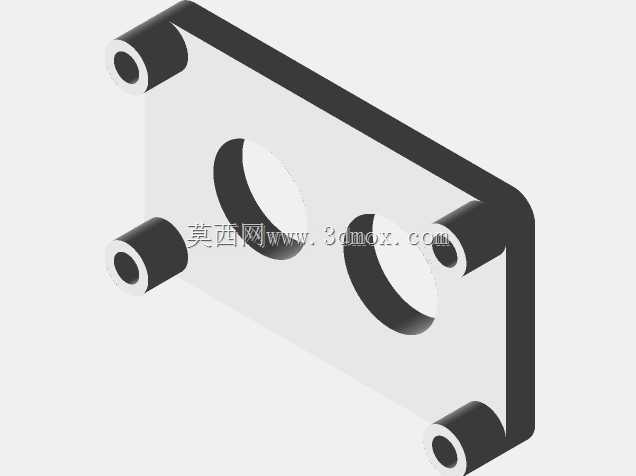

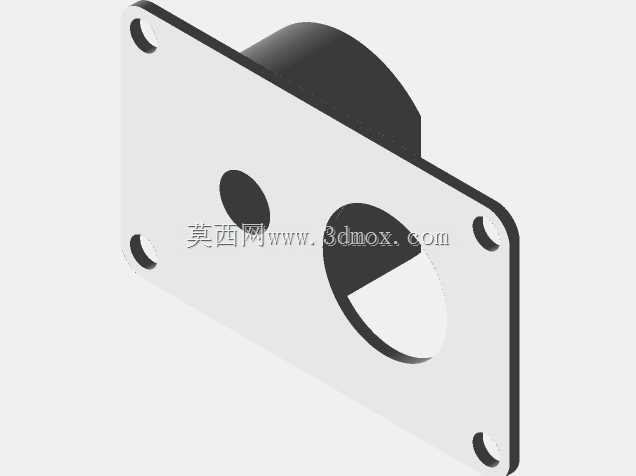

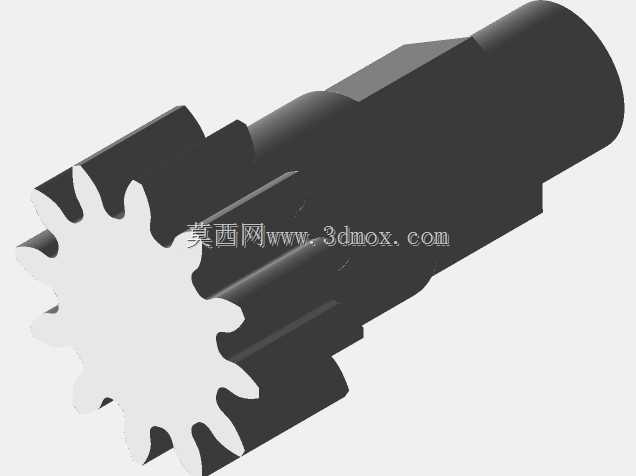

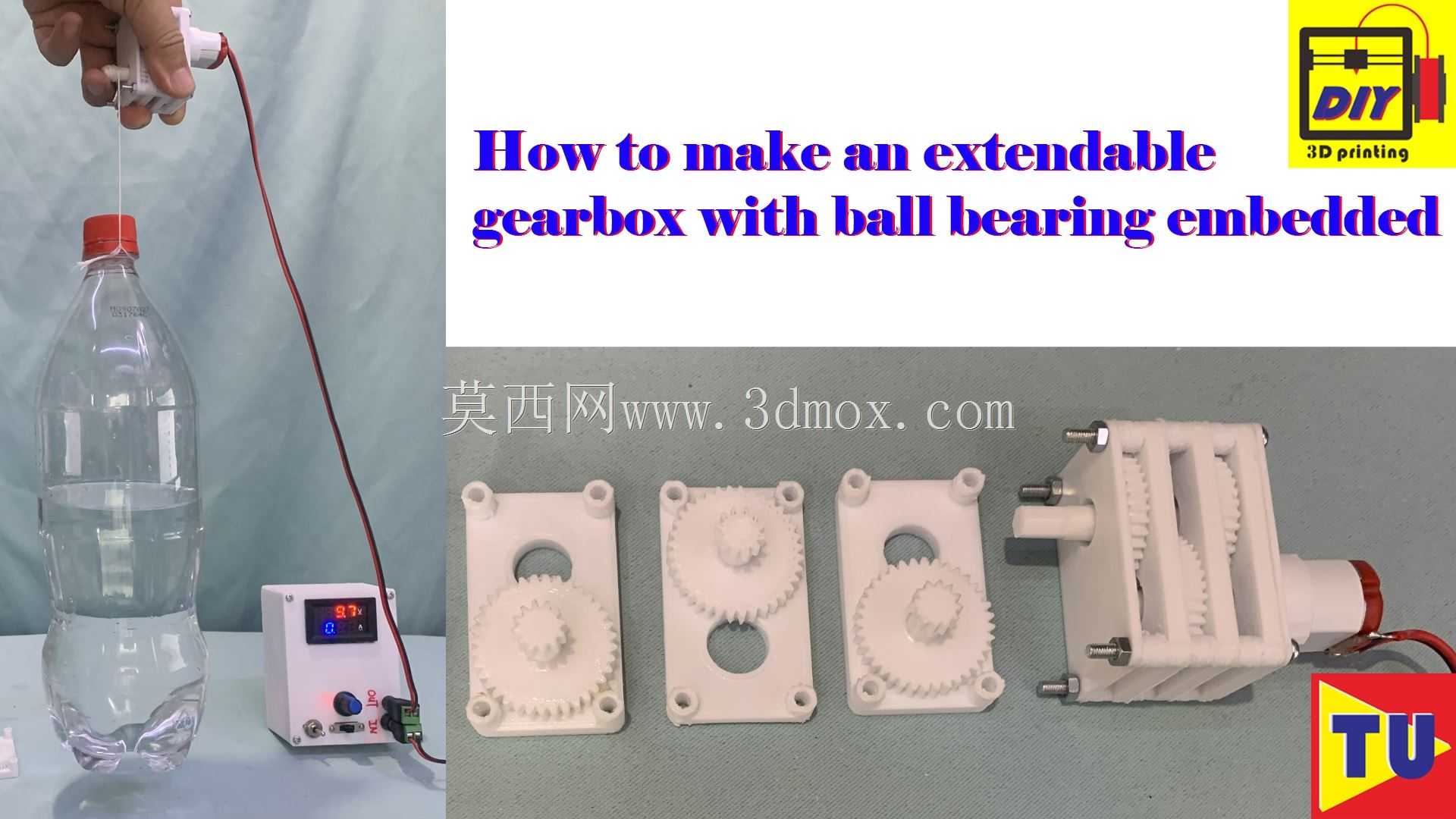

设计思路上，整套结构采用分体式壳体设计，三个独立的壳体板通过螺栓锁紧固定，每一级齿轮的安装轴都两端定位在壳体板的对应孔位，轴承安装位预留了标准小尺寸滚珠轴承的安装公差，不需要额外的轴承端盖，靠壳体板拼接后的夹紧力就能固定轴承外圈，装配时只需要依次将齿轮、轴、轴承放入对应位置，再锁紧壳体螺栓即可完成主体组装，输出端的连接位做了通用的轴径匹配，可以直接连接小直径的输出杆件，或是通过紧定螺钉固定外接负载轮、连杆等结构。可伸缩的结构设计主要是在输出轴与末级齿轮的连接位置做了花键式滑动配合，轴向拉动输出轴时可以改变整个箱体的总长度，同时保持齿轮啮合状态不脱离，不会因为轴向位移导致传动中断，这一设计对于安装空间存在轴向尺寸偏差的场景非常友好，不需要严格控制安装位的轴向间距，靠结构自身的伸缩量就能补偿安装误差。

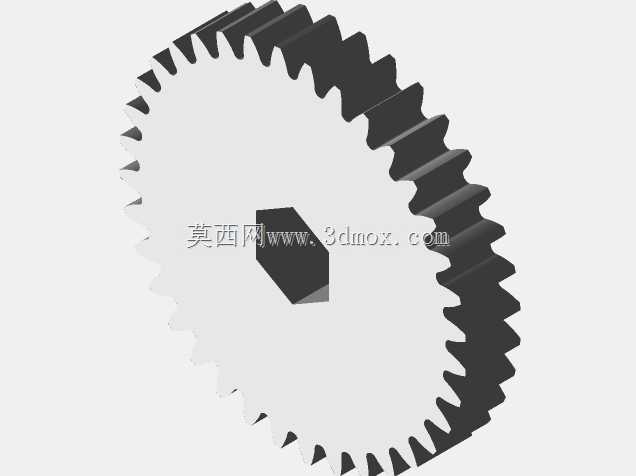

从安装边界与尺寸来看，整套结构组装完成后的主体截面尺寸与常见的小型直流减速电机相近，壳体采用平板拼接结构，四个角预留了标准的安装孔位，可以直接通过螺栓固定在亚克力板、3D打印安装架或是铝型材搭建的小型设备框架上，安装孔的孔距按照通用小型传动件的安装规范设计，不需要额外制作转接板。轴向伸缩范围覆盖了常见小型DIY装置的安装误差区间，最小收缩状态下的总长度可以适配紧凑的桌面模型内部空间，最大伸长状态下可以跨接一定间距的输入与输出端。齿轮的模数选择兼顾了3D打印的成型精度与传动强度，不会因为模数太小导致打印时齿形缺损，也不会因为模数过大造成整体结构尺寸冗余，齿宽的设计匹配所选轴承的承载能力，在额定扭矩输出下不会出现轮齿断裂的情况。

实际装配过程中需要注意，轴承安装位的打印公差需要控制在合理范围，过松会导致轴承外圈在壳体内转动磨损塑料孔位，过紧会导致轴承压装时内圈卡顿影响传动顺畅度，齿轮与轴的配合采用间隙配合，保证齿轮转动时无卡滞，相邻齿轮的中心距严格按照齿轮啮合的标准中心距设计，避免中心距偏差导致的传动噪音大、磨损快问题。可伸缩段的滑动配合面需要做适当的润滑处理，减少轴向伸缩时的摩擦阻力，同时保证传动过程中扭矩传递的可靠性，不会因为滑动配合间隙过大导致传动回程差超标。这套结构没有复杂的异形曲面，所有零件都适合采用FDM3D打印制作，不需要支撑结构就能完成所有零件的打印，打印完成后只需要简单去除毛边即可进行组装，对于个人制作者、教学场景下的快速制作非常友好，不需要复杂的机加工设备就能完成整套变速装置的制作与调试。
