带超大指示器的抽屉设计-Joshua Chung

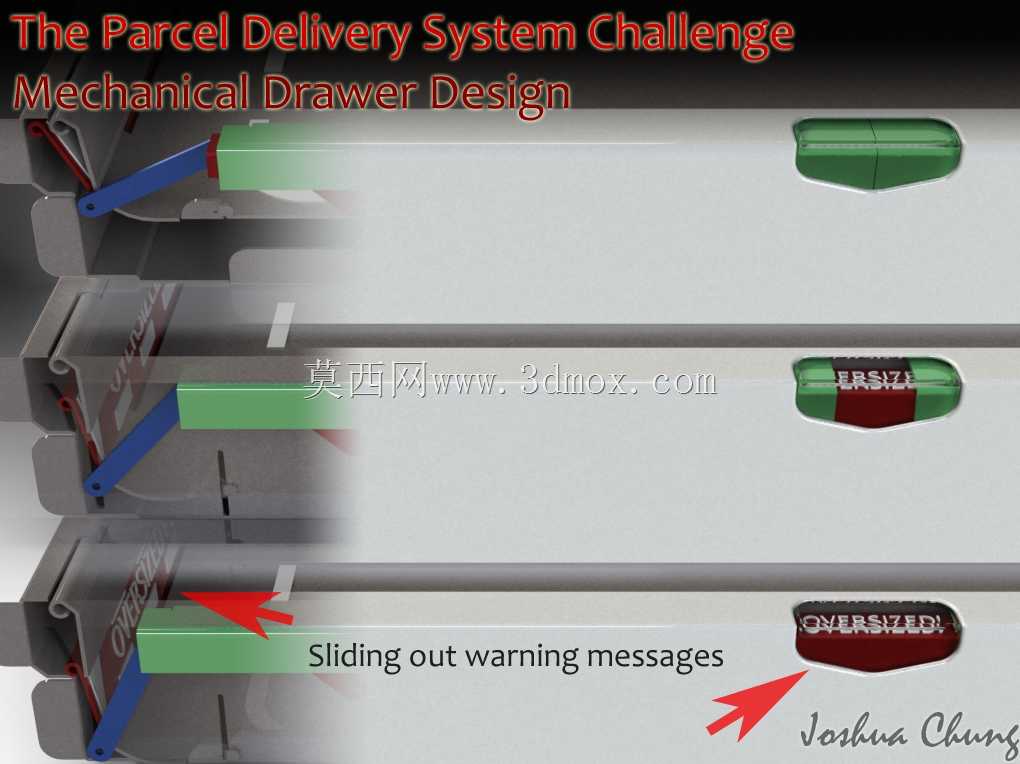

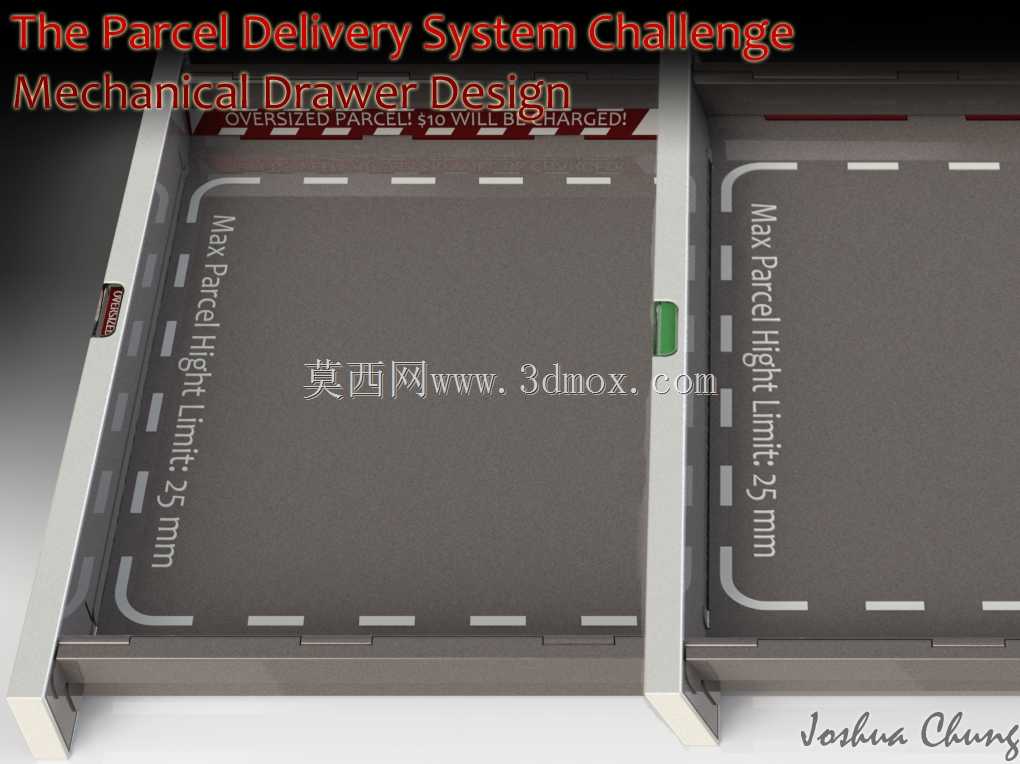

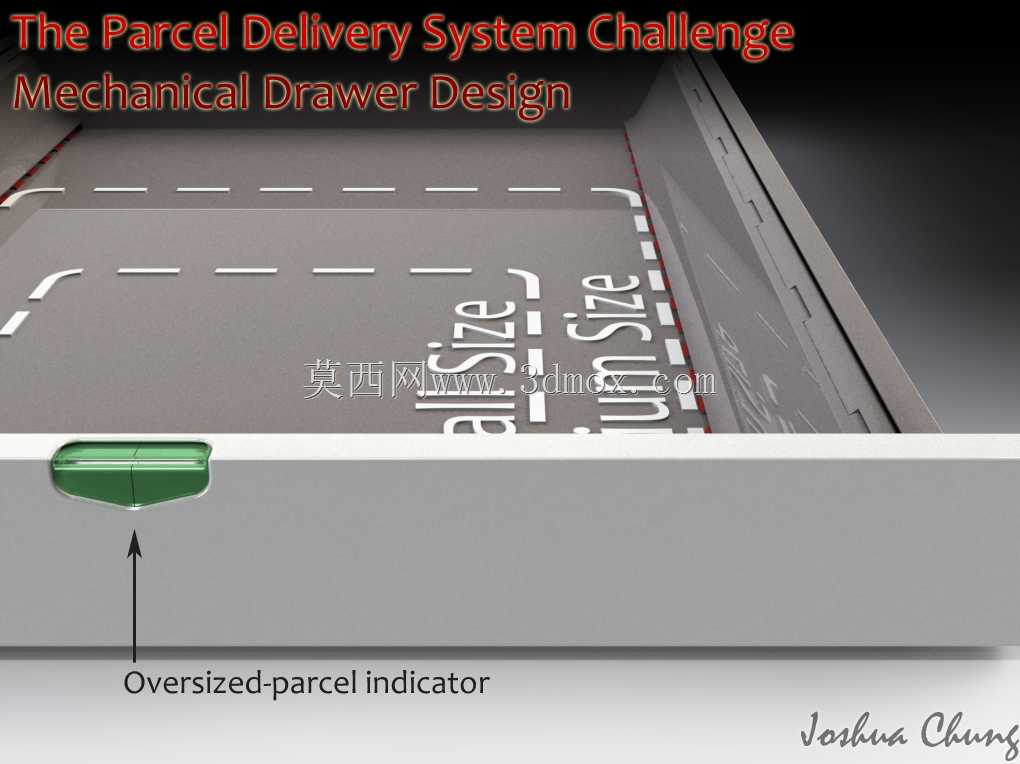

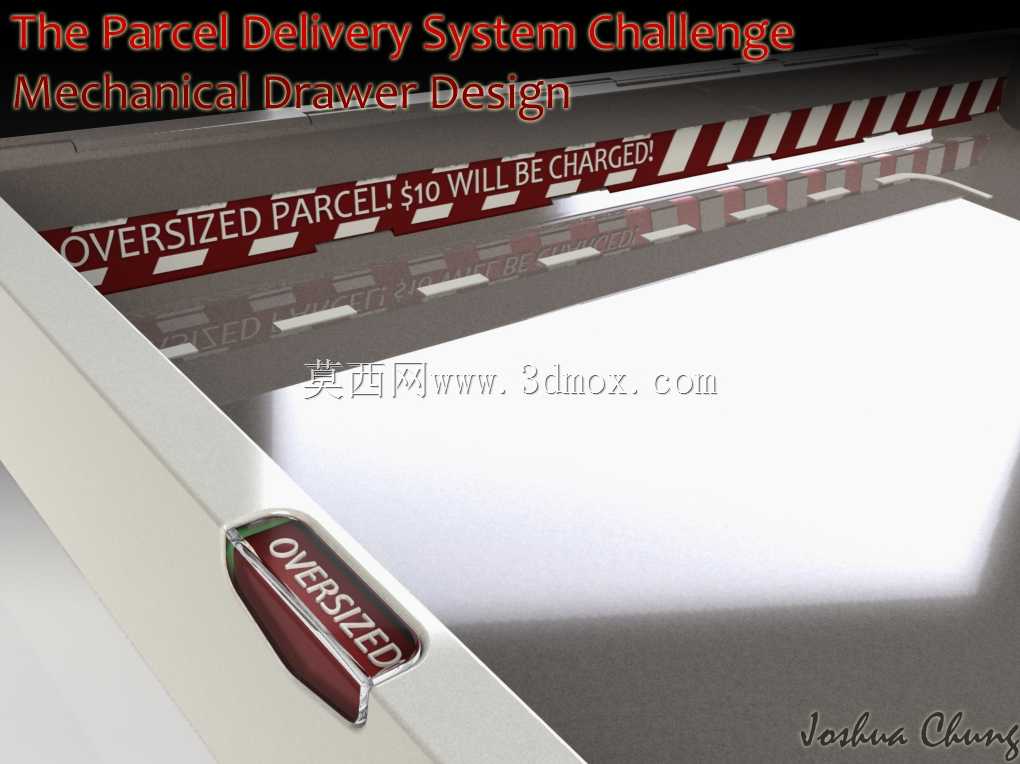

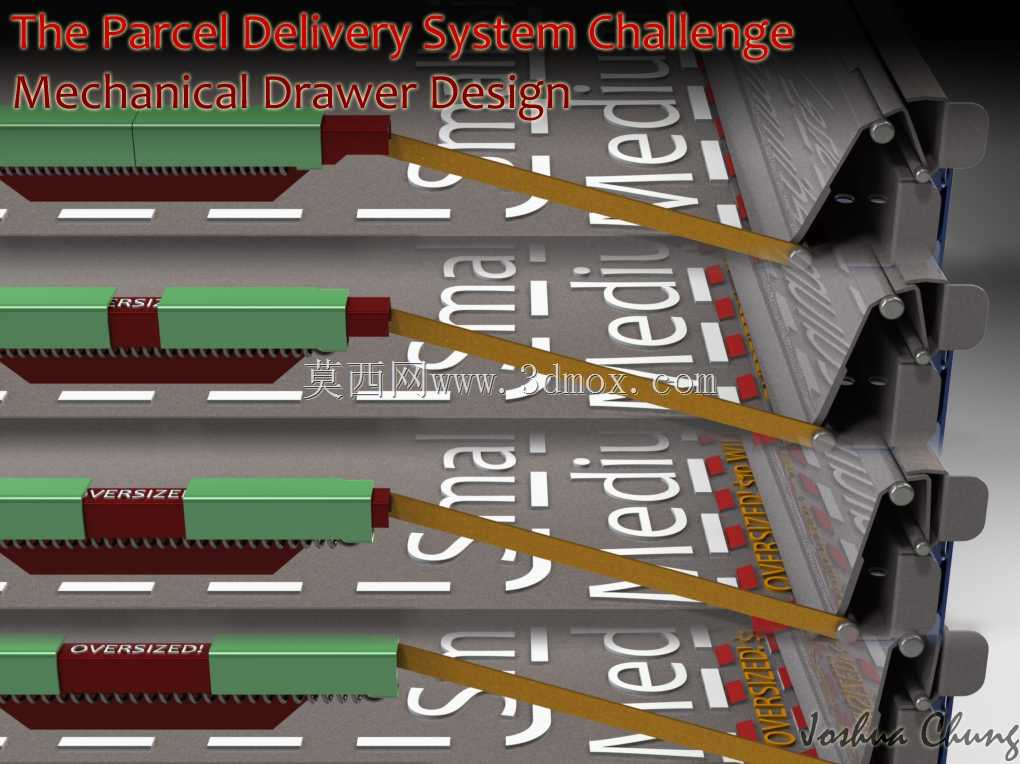

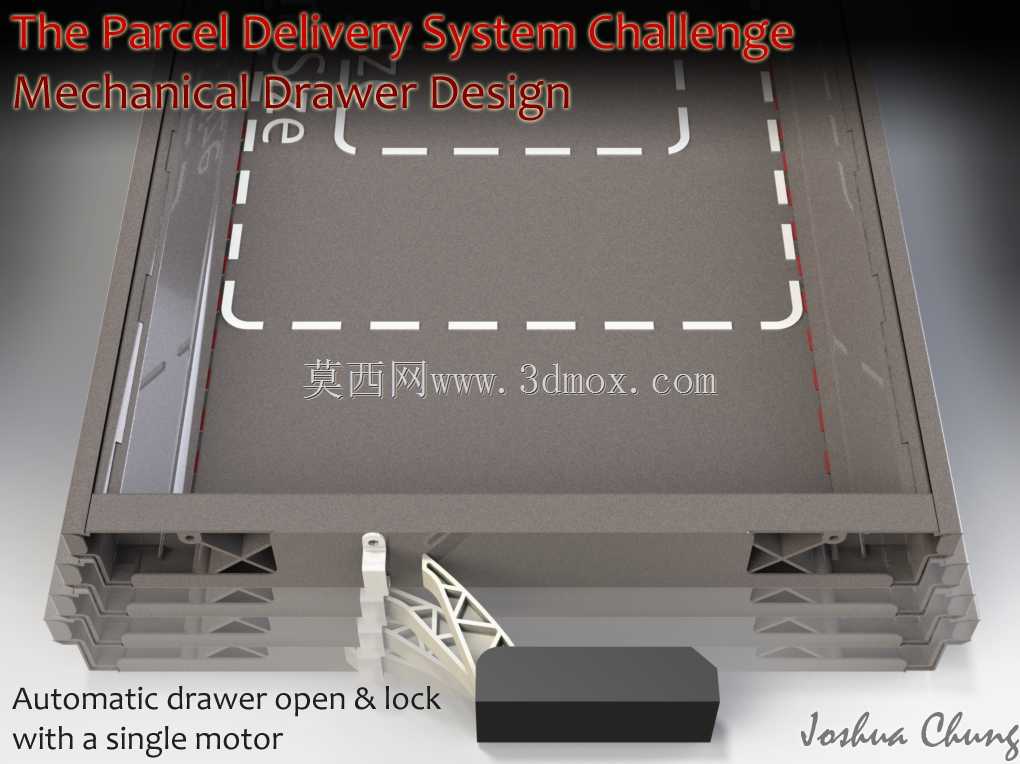

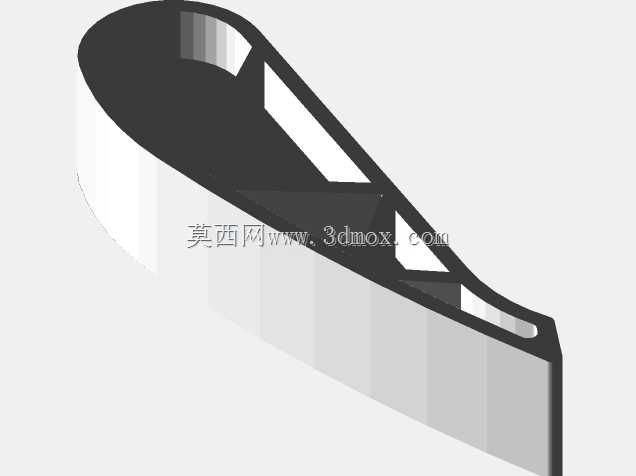

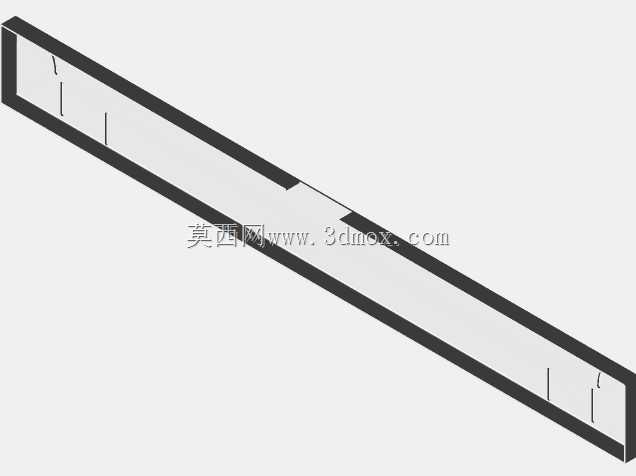

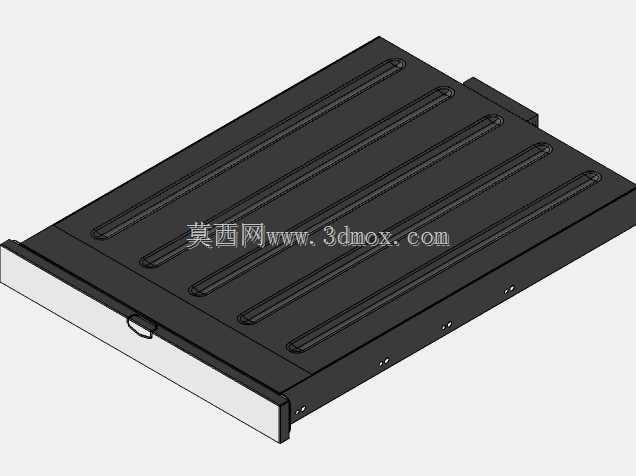

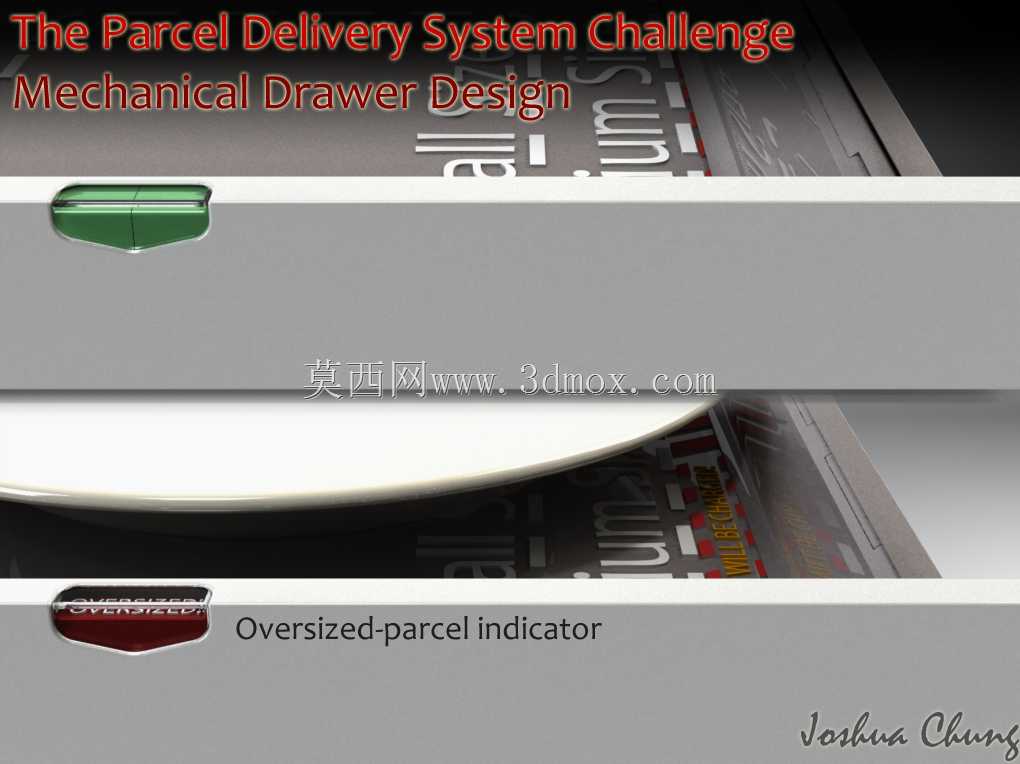

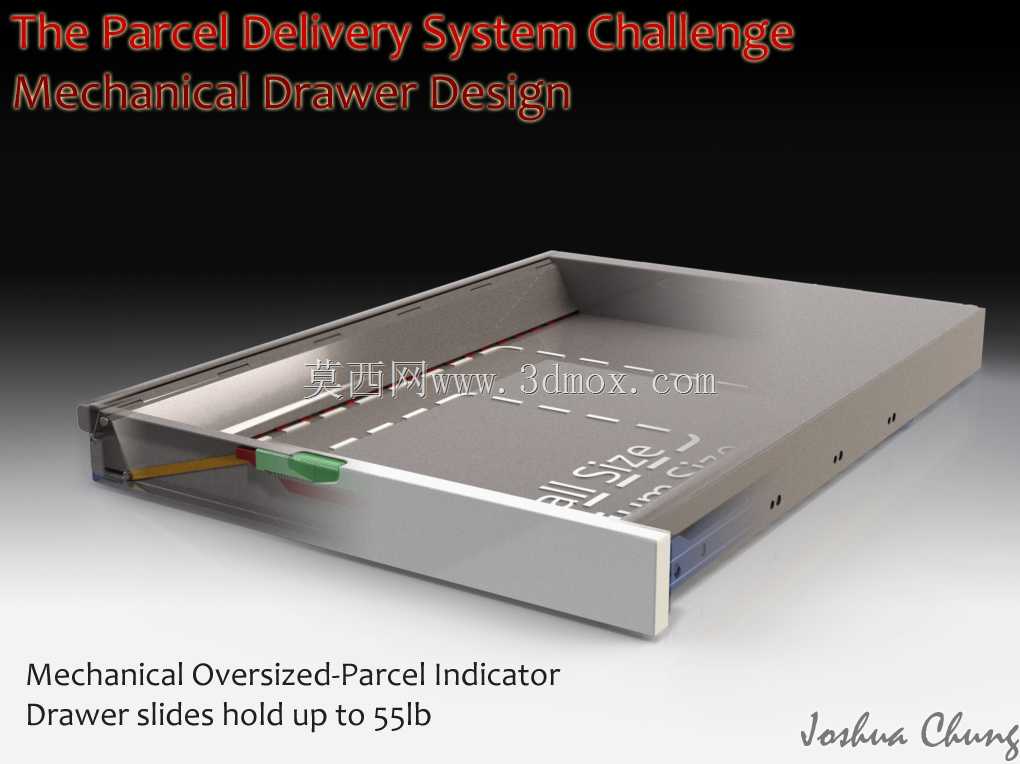

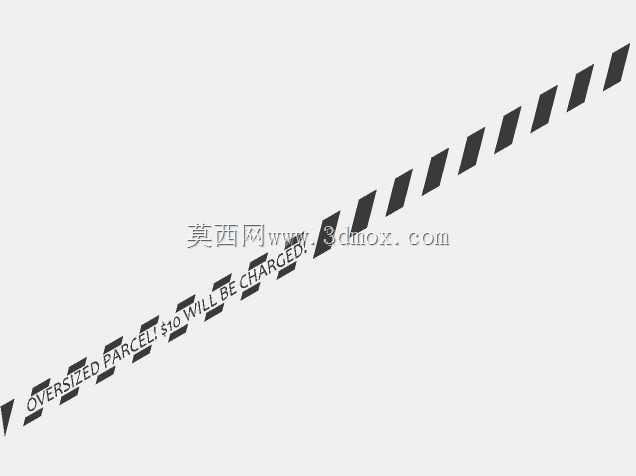

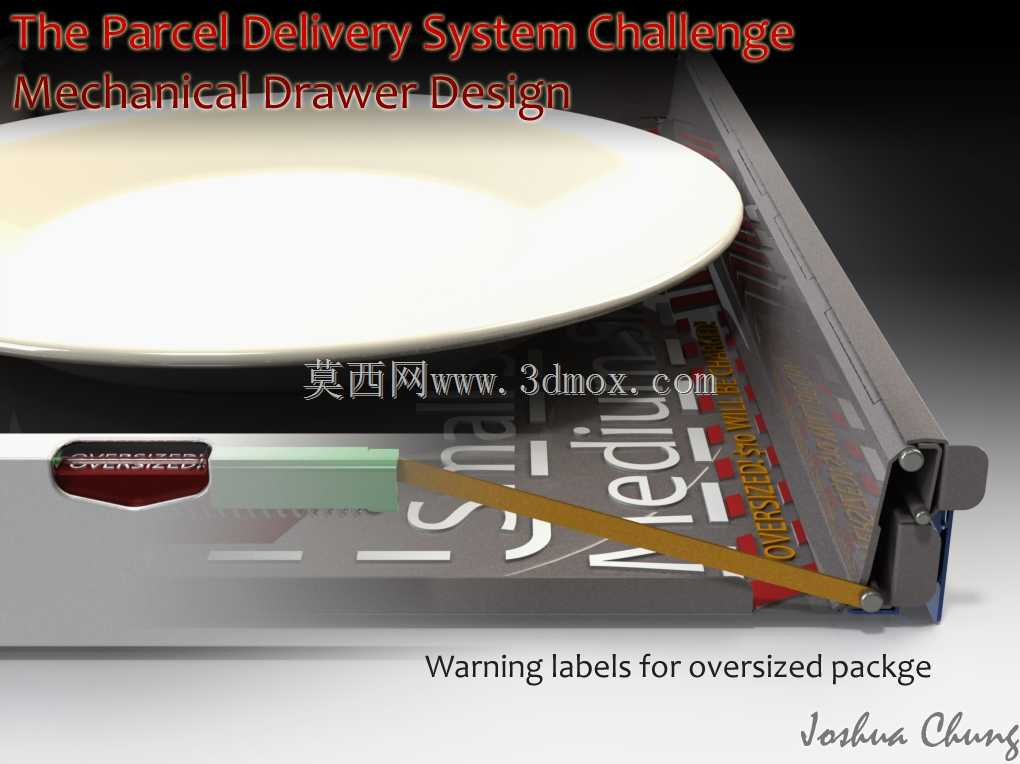

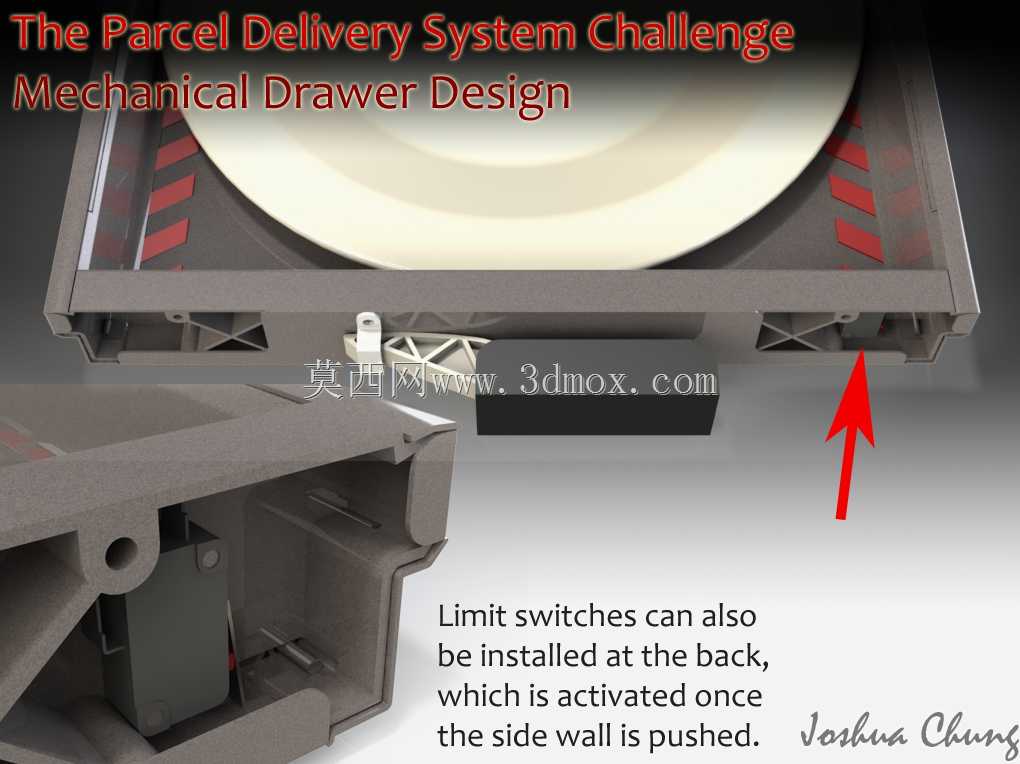

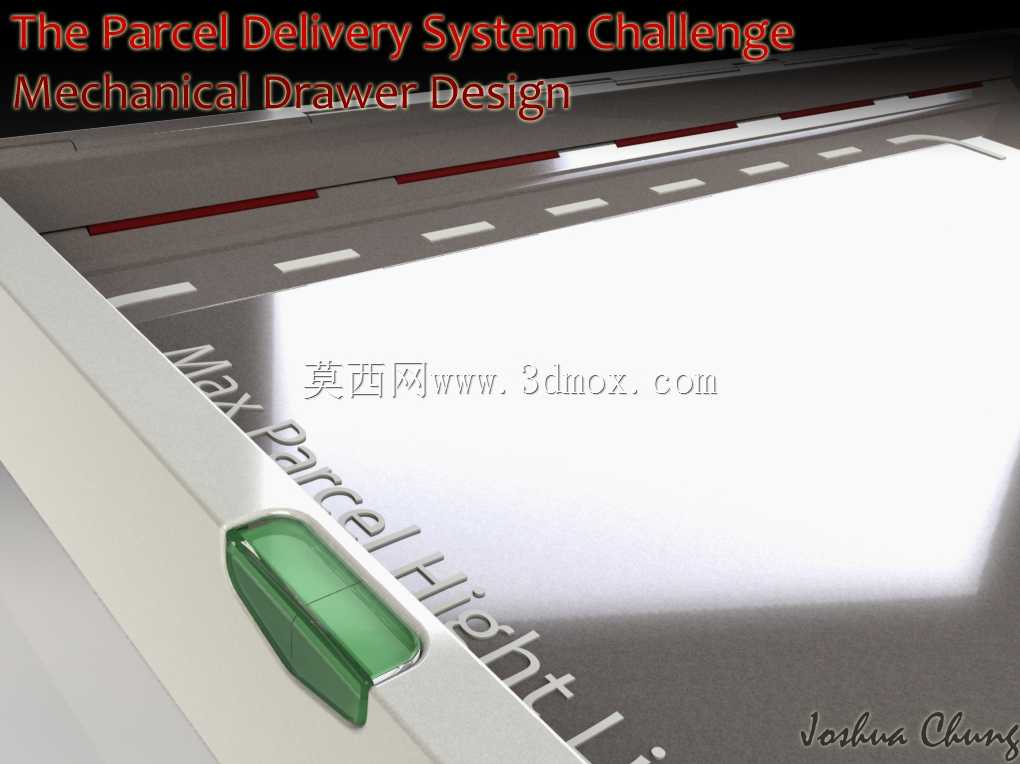

本设计着重于超大包裹的人机通信。观看了无数视频，如亚马逊储物柜、USPS gopost、新加坡POPStation和Aupost包裹储物柜，我意识到这种递送系统将无处不在。然而，我也意识到这个系统缺乏像人力邮局那样的现场沟通和咨询。展示的只是一个触摸屏和一个打开的抽屉，可能会混淆包裹大小说明的文字和图形。我解决这个问题的方法是将尺寸说明转换为抽屉设计，并创建用户-机器通信。抽屉可以告诉用户包裹是否过大，而不是让用户用尺子或卷尺来计算尺寸是否合适，这样用户就可以决定继续挤压包裹，支付过大的钱，或者换一个更大的抽屉或柜子。这是在机械和电气方面设计的，以便用户和机器同时获得超大警告。此外，抽屉的打开和关闭是自动的。在尝试了至少十种不同的机构设计（如滑块、四杆机构和凸轮）后，我最终得到了最适合抽屉尺寸的活塞式解决方案。侧面板可以缩回，以便装入超大包裹。同时，前面的平行机构将绿色盖子滑开，以显示红色的超大警告信息，抽屉的侧面将显示一些信息，如“请选择另一个尺寸，否则$$$将被收取费用。”以让用户重新考虑他们的选择。在抽屉的背面，可以安装一个限位开关，以便在侧面板移开时通知计算机。自动打开/关闭动作很简单，但我添加了更多内容。安装在背面的Blum伺服驱动器将抽屉推到45毫米以上，以便用户识别指定的抽屉并手动打开。放置/取回包裹后，抽屉滑回关闭位置，滑轨安装在下坡侧，驱动装置将臂旋回挂钩，以锁定抽屉。如果包裹太高而无法闭合，驱动装置可以将其推出，并在计算机屏幕上指示用户更改包裹大小。为了安全起见，带有锁定设计的驱动装置中的传感器会告知抽屉是否被强制打开，然后计算机可以无声地呼叫紧急服务，并立即报告事件。只有经过培训的技术人员才有权解除警报--更新——正如Lauri Hirvesaar所建议的，我添加了一个垂直移动版本，以允许超高包作为替代方法。底部平台可以降下，而不是展开侧板。前指示器也对平台高度变化作出反应。在红色的滑出式侧面板上，有警告信息告诉用户包裹过大。总体而言，这两个抽屉设计增加了一些人机沟通元素，向用户展示这个抽屉可以容纳的包裹有多大，以及如果包裹过大，可供选择的选项。具体想法：1。水平或垂直超大包裹2的指示。自动打开/关闭3。纯机械设计，无需电线4。90%零件的钣金成形5。使用商用零件以降低成本6。增加人机交流7。如果需要，提供电子回复这里有一些我参考过的视频和我在设计中使用的商业部分。YouTube视频：Amazon Locker(https://www.youtube.com/watch?v=hXokiEofKpQ)美国邮政(https://www.youtube.com/watch?v=VzHR-kN9h6k）新加坡站(https://www.youtube.com/watch?v=tt3XAdpU7B0)邮包柜(https://www.youtube.com/watch?v=SSYm-X0xEMM）商用零件：抽屉滑轨(http://www.mcmaster.com/#14325a74/=vqwfz5)微型限位开关(http://www.mcmaster.com/#7779k23/=vqyqe8)Blum伺服驱动(http://www.blum.com/us/en/01/60/20/10/)
