普通台虎钳夹持工装三维结构设计

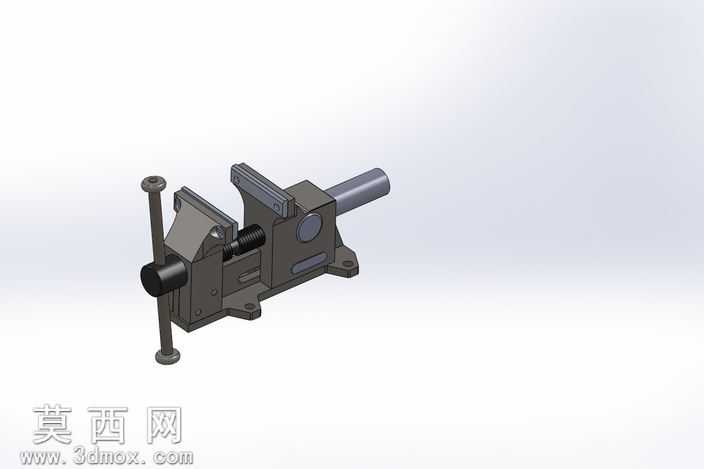

本作品为普通台虎钳的三维结构设计，建模过程采用SolidWorks完成全参数化建模，首先从核心功能需求出发，拆解台虎钳的组成模块：固定钳身、活动钳身、传动丝杠、导向杆、夹持钳口、操作摇柄、安装底座七个核心部分，建模时严格遵循机械加工的尺寸公差逻辑，各部件的配合间隙预留符合实际工装的装配要求。材质渲染阶段，针对不同部件的实际用材赋予对应材质：钳身主体采用铸铁材质，调整粗糙度参数还原铸铁件哑光深灰的磨砂质感，表面添加细微的铸造纹理提升真实感；传动丝杠与导向杆采用45号钢调质处理的金属材质，调高金属反光度，还原机加工表面的光洁金属质感；钳口部位单独赋予淬火合金钢材质，表面添加交叉防滑齿纹理，还原钳口的防滑咬合结构；操作摇柄的握持端添加防滑滚花结构，底座安装孔位做沉头处理，还原实际台虎钳的安装固定结构。结构设计上，采用丝杠螺母传动结构实现活动钳身的直线进给，导向杆与固定钳身的导向孔采用间隙配合，保证活动钳身移动时无卡滞、无偏斜，钳口开合行程覆盖常规钳工加工的工件夹持范围，底座设置多个安装固定孔，可稳固安装在钳工工作台面。设计思路围绕普通台虎钳的实用属性展开，摒弃冗余的装饰结构，所有结构均服务于夹持稳定、操作省力、耐用度高的核心需求，建模时对各传动部件做了干涉检查，确保丝杠转动时活动钳身的进给动作顺畅无碰撞，整体模型装配关系完整，可直接用于工装结构参考、机械教学演示或二次优化设计，完整还原了普通台虎钳从外部造型到内部传动的全部结构细节，各部件可单独拆分查看结构，也可装配后模拟夹持操作的动作过程。
