三杯式户外气象监测风速计结构设计

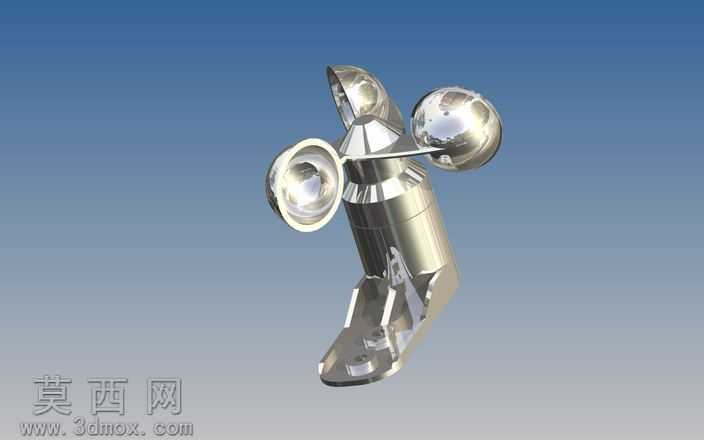

本作品为三杯式风速计三维建模设计，整体采用Autodesk Inventor完成全参数化建模与渲染输出，模型完整还原了风速计的核心功能结构与外观细节。建模过程中首先从核心传感基座入手，对下部安装固定结构做了精准的特征建模，预留的安装孔位、定位卡槽均按照实际装配尺寸绘制，保证基座部分既可以实现与外部支架的稳固连接，也能为内部的转速感应组件提供充足的安装空间。中部的主体转轴部分采用同轴心装配设计，建模时严格控制转轴与基座轴承位的配合公差，还原了低摩擦转动的结构特性，保证风杯受力时可以灵活带动转轴转动，无结构干涉问题。上部的三个半球形风杯采用圆周阵列特征完成建模，三个风杯互成120度夹角分布，杯体的凹面朝向统一沿圆周切线方向布置，这种结构可以保证任意方向来风时，都能对风杯产生稳定的转动力矩，避免出现风向死角导致的测量误差，风杯与中心转轴之间的连接臂做了流线型的结构优化，减少连接结构自身对气流的干扰，提升风速测量的响应灵敏度。材质渲染部分，风杯与主体金属结构采用抛光镀铬金属材质，还原了实际产品中金属部件的高反光金属质感，表面做了细微的粗糙度调整，避免渲染效果过于失真，基座底部的安装面做了哑光金属质感处理，区分不同部件的加工工艺差异，背景采用渐变蓝灰色调突出金属部件的轮廓质感，渲染时开启环境光遮蔽效果，清晰展现部件之间的装配缝隙与结构层次。设计过程中充分考虑了户外使用的结构特性，整体结构无多余外露的凸起部件，风杯转动区域无结构遮挡，既保证了气流可以顺畅作用于风杯表面，也让整体结构更加紧凑坚固，适合长期在户外气象环境下使用，所有部件的建模均保留了完整的参数化特征，可以根据实际使用需求调整风杯尺寸、转轴长度、安装孔位等参数，适配不同的安装场景与测量量程需求。
