3D打印小型气动气缸结构设计

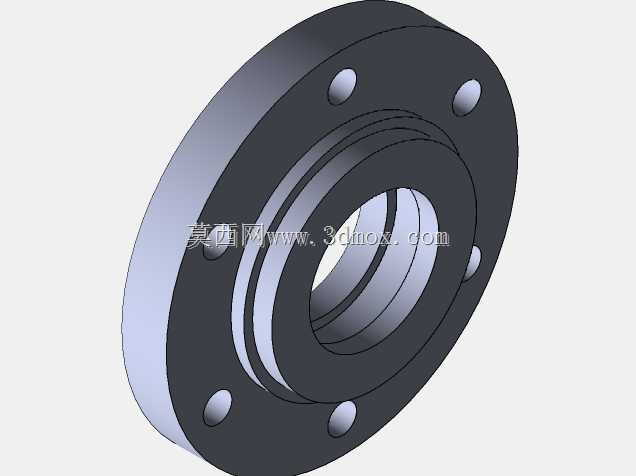

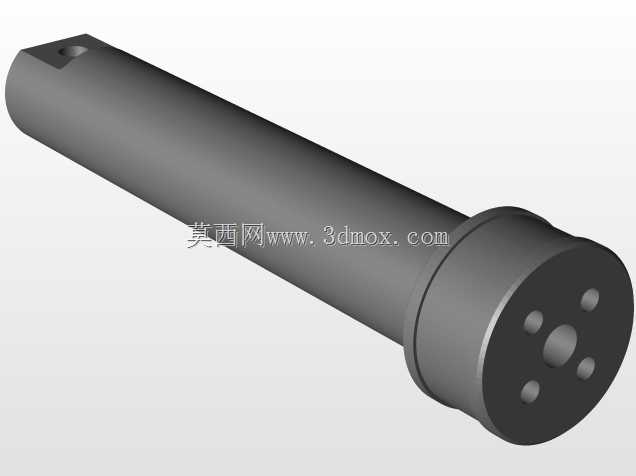

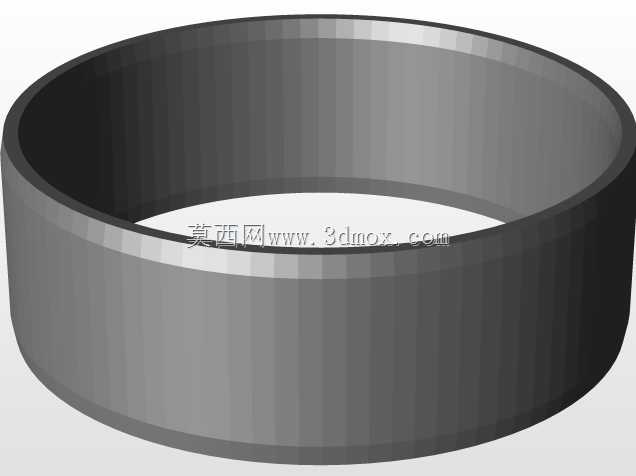

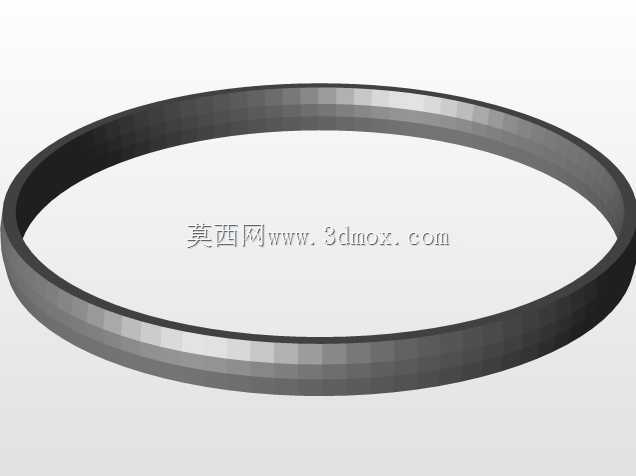

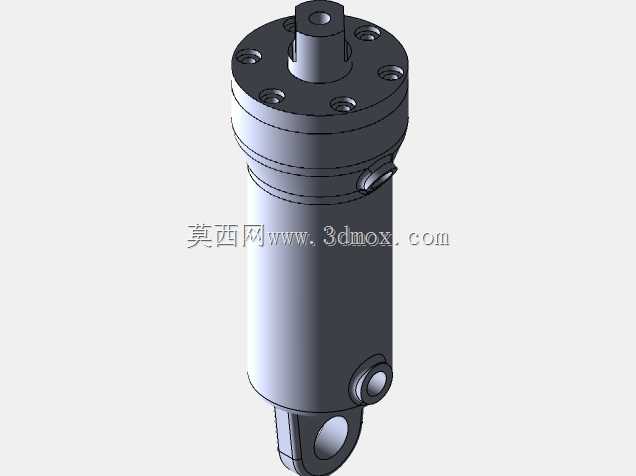

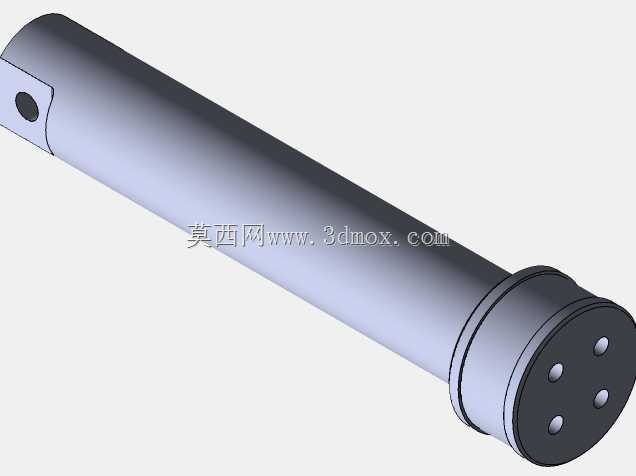

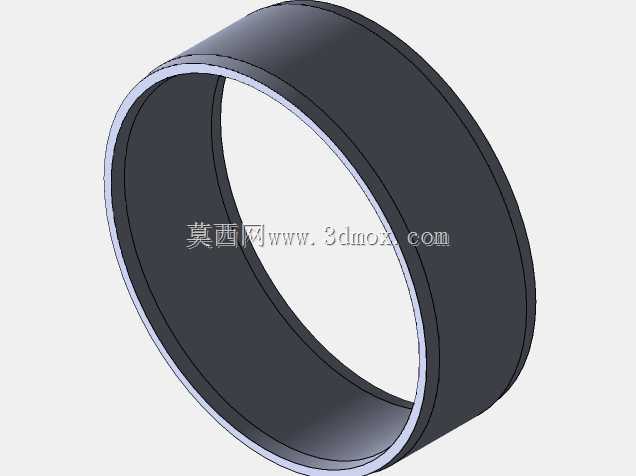

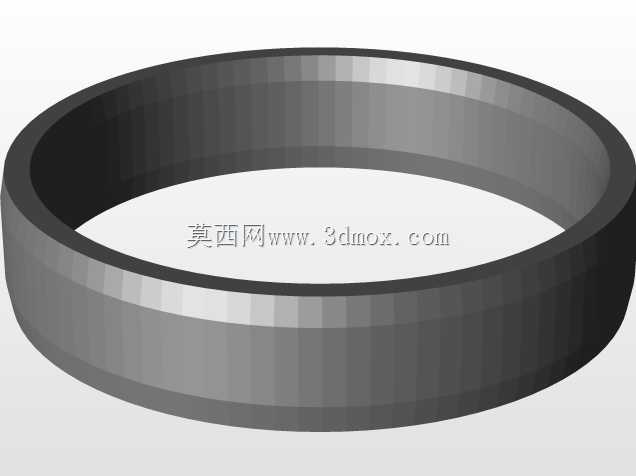

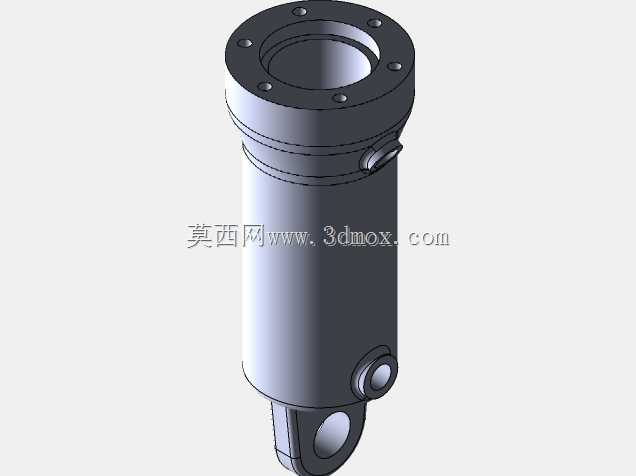

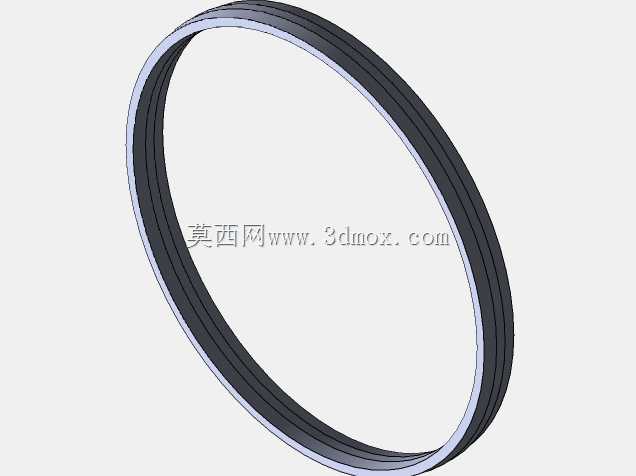

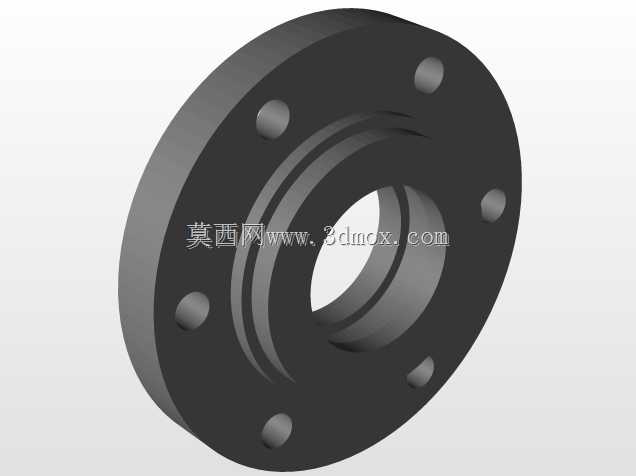

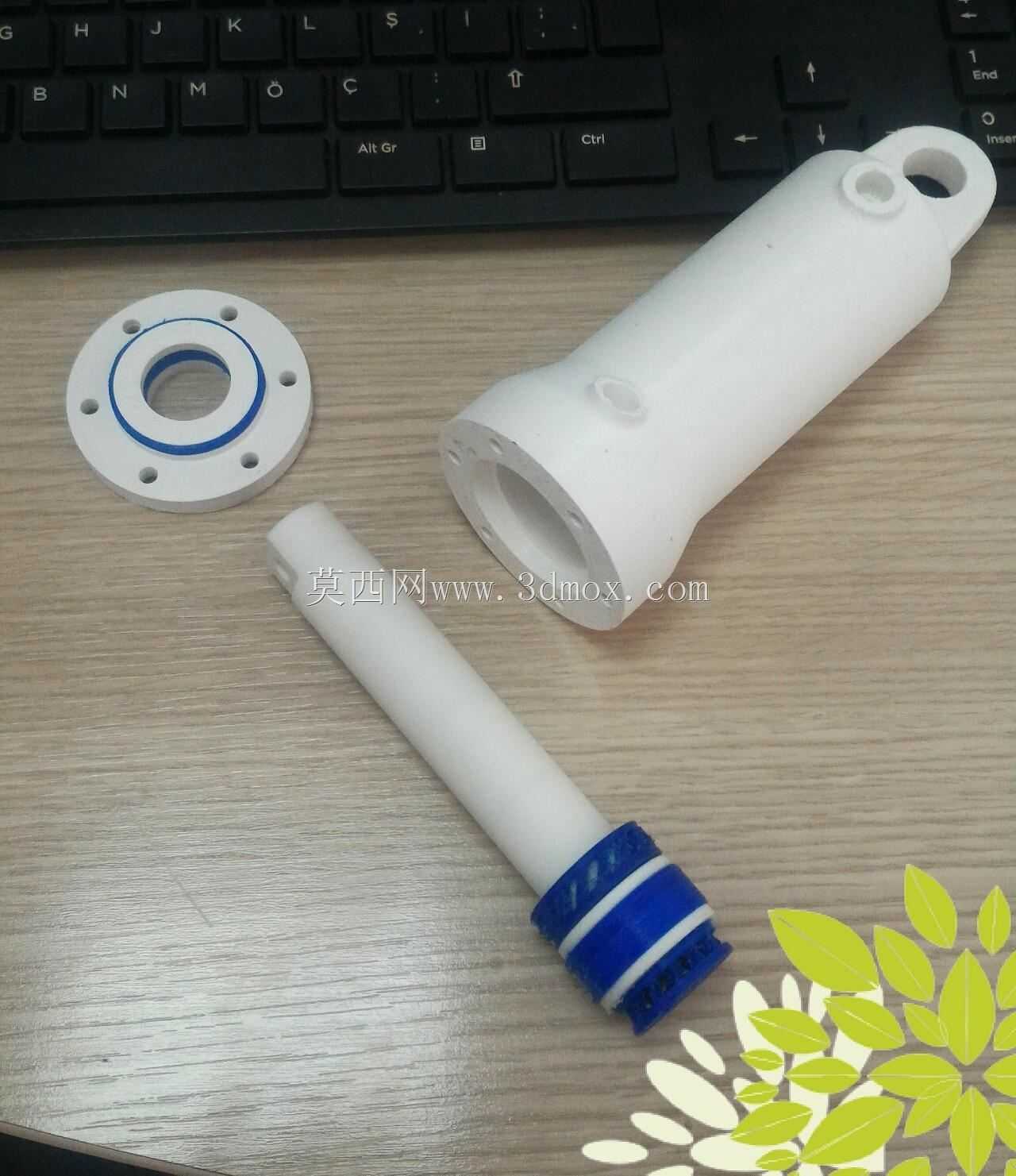

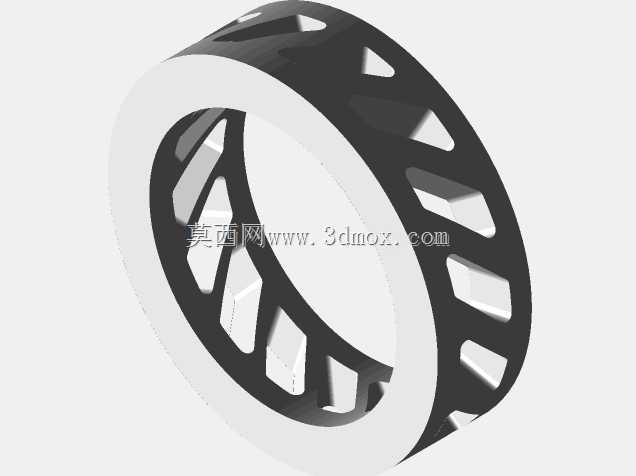

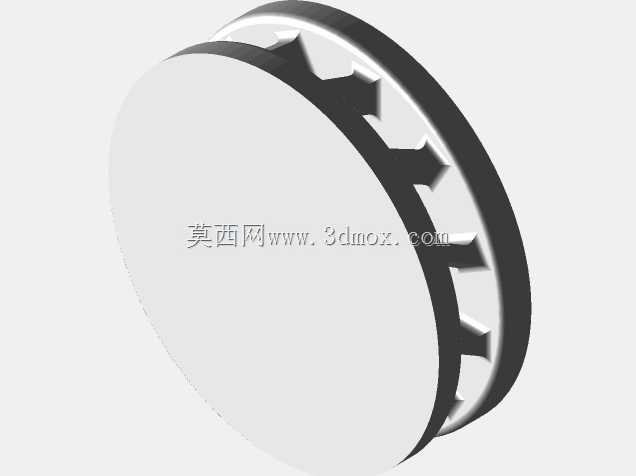

这款3D打印制作的小型气动气缸，主要面向桌面级气动实验、小型自动化教具、创客气动装置搭建这类轻量化气动应用场景，区别于传统金属切削加工的工业气缸，它采用熔融沉积成型工艺制作，整体结构拆分设计适配3D打印的成型特性，无需复杂的机加工工序就能完成整套元件的制作。从实际用途来看，它可以承担小行程、低负载的直线往复驱动任务，比如小型物料分拣工位的推料动作、教学实验平台的气动执行演示、创客DIY装置的直线动力输出，工作压力适配常规桌面气泵的0.2-0.4MPa输出区间，足够满足低负载场景的动力需求。产品的功能特性上，整套结构拆分为缸筒、活塞杆、密封端法兰、活塞密封组件几个独立部分，缸筒尾部设计了带铰接孔的安装耳，可配合销轴实现摆动式安装，适配需要小角度摆动调整的安装场景；前端的法兰端盖采用多孔位设计，六个均匀分布的安装孔可通过螺栓将气缸固定在安装基板上，法兰内侧预留了密封槽位，可嵌入O型密封圈实现缸筒内腔的气压密封，避免工作过程中出现漏气泄压的问题。活塞杆部分做了阶梯轴设计，前端的活塞段直径匹配缸筒内径，表面预留了两道密封环槽，可套入TPU材质的密封环实现活塞与缸壁之间的动密封，活塞杆伸出端做了直径收窄处理，降低运动过程中与端盖导向孔的摩擦面积，同时导向孔位置也预留了密封槽，可安装防尘圈避免外界粉尘进入缸筒内腔磨损密封件。设计思路上，整套结构完全围绕3D打印的工艺限制做优化，所有零件均无倒扣结构，打印时无需添加支撑就能获得合格的成型表面，缸筒的内壁打印时可采用0.1mm层高的精细打印参数，保证内壁的圆柱度与表面粗糙度，降低活塞运动的摩擦阻力；所有装配孔位均预留了0.2mm的装配间隙，适配3D打印的成型精度误差，避免打印后出现零件装配卡滞的问题。外形尺寸与安装边界方面，整套气缸总长度控制在160mm左右，缸筒外径为30mm，前端法兰外径为60mm，法兰上的安装孔中心圆直径为48mm，安装孔直径为4mm，可适配M3的固定螺栓；尾部铰接孔的内径为5mm，可配合直径5mm的销轴完成铰接安装；活塞杆的总行程为80mm，伸出端直径为10mm，活塞段直径为24mm，匹配30mm外径缸筒的2mm壁厚设计，既保证缸筒的结构强度，也尽可能扩大内腔的作用面积，提升同等气压下的输出推力。实际装配时，只需将密封环分别嵌入活塞与端盖的密封槽内，将活塞杆穿入缸筒后再扣合前端法兰，通过胶水或者小螺栓将法兰与缸筒端面固定，即可完成整套气缸的组装，接通气源后就能实现稳定的往复伸缩动作，相比传统金属气缸，它的制作周期更短，可根据实际使用需求快速调整尺寸参数重新打印，非常适合小批量定制化的气动装置开发场景，也能用于气动传动相关的教学演示，让学习者直观理解气缸的内部结构与工作原理。在结构细节处理上，缸筒尾部的铰接耳与缸筒采用一体化打印设计，避免分体装配带来的连接强度问题，铰接孔位置做了加厚处理，承受气缸工作时的铰接反作用力时不会出现开裂问题；活塞杆的活塞端做了圆角过渡，避免装配时刮伤缸筒内壁的密封件，所有棱边位置都做了0.5mm的倒角处理，既避免打印后出现锐边划伤操作人员，也能在装配时起到导向作用，降低装配难度。密封件采用TPU柔性材料打印，相比外购的标准密封圈，可根据实际的槽位尺寸灵活调整密封环的线径，适配3D打印零件的尺寸误差，保证密封效果的同时不会因为过盈量过大导致活塞运动阻力过高。
