额定6巴工作压力气动执行气缸结构

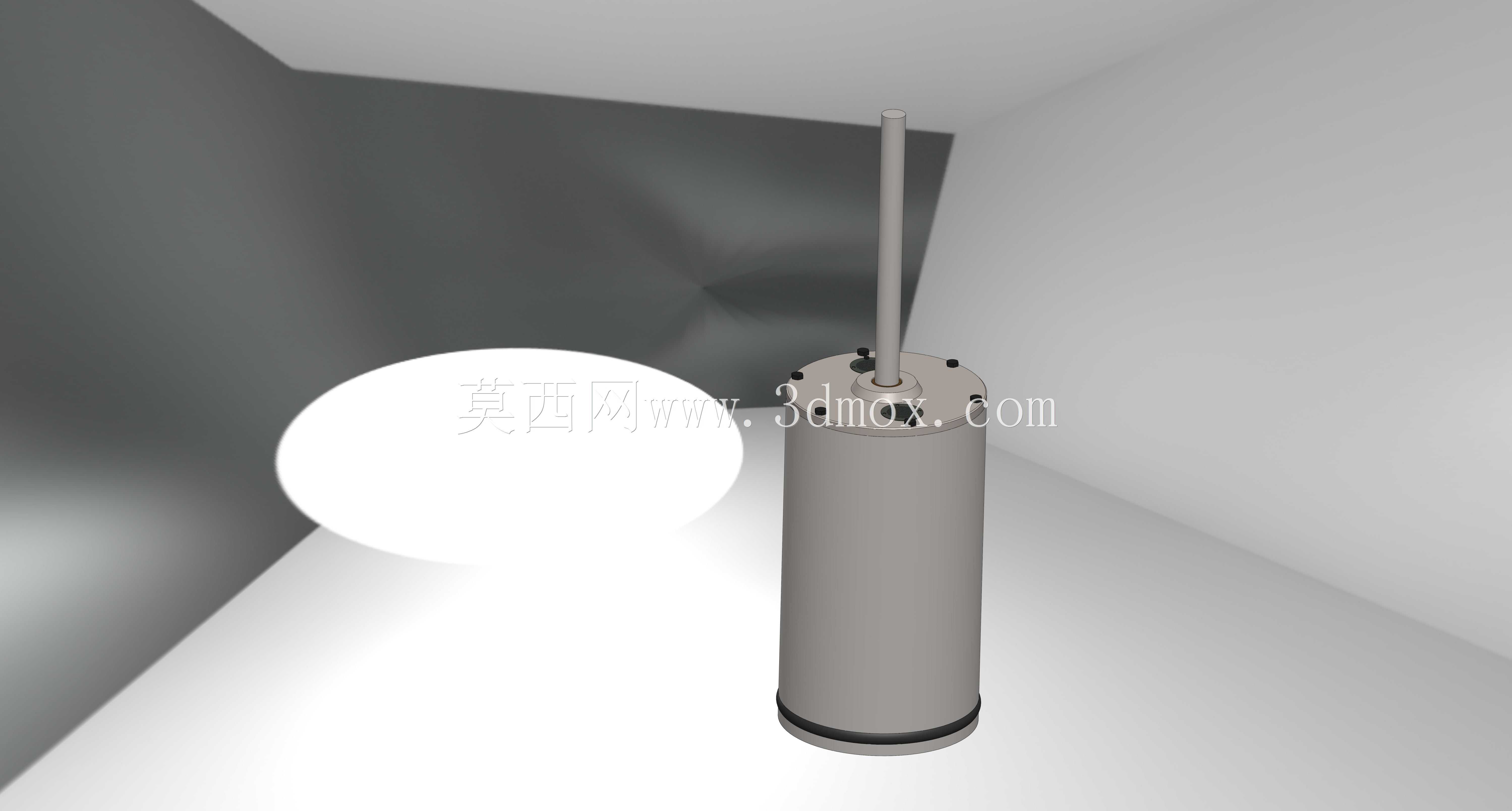

在轻工包装、电子装配、机床上下料这类常规气动驱动的工位场景里，这类额定工作压力6巴的气缸是最常见的直线执行部件，区别于重型液压执行件，它依靠压缩空气作为动力介质，响应速度快、介质清洁无油污污染，很适合对洁净度有一定要求的装配产线，也能适配多粉尘、潮湿的复杂车间工况，不会像电动推杆那样存在密封失效后润滑油泄漏污染工件的问题。从实际选型落地的角度看，这类气缸的设计首先要匹配工位的推力需求，6巴工作压力下，缸径的选择直接决定输出力大小，建模时需要先明确安装边界：如果是前法兰安装，要预留法兰螺栓的装配操作空间，缸筒外壁和周边设备结构的安全间隙不能小于5毫米，避免气缸动作时和周边走线、护板产生剐蹭；如果是铰轴安装，还要核算摆动角度范围内的行程余量，防止活塞运行到行程端点时出现机械硬碰撞。从结构设计逻辑上看，这款气缸采用常规的活塞加活塞杆的组合结构，端盖和缸筒的密封选用耐磨的丁腈橡胶密封圈，能在-10到80摄氏度的常规车间温度区间内稳定工作，活塞上的导向环采用聚四氟乙烯材质，既可以降低活塞杆往复运动的摩擦阻力，也能避免金属部件直接接触产生磨屑，延长整体使用寿命。进气口的位置设计在两端端盖的侧方，适配常规快插气管接头的安装，建模时要预留接头拧入的空间，不能让接头和安装支架产生干涉。很多刚入行的结构工程师做设备布局时，经常只算气缸的静态安装尺寸，忽略活塞杆伸出到最大行程时的整体长度，导致设备运行到极限位置时，活塞杆端部撞到其他工位结构，这款模型在建模时就明确标注了缩回和伸出两个状态的总长度边界，安装孔位的位置度公差控制在0.1毫米以内，能直接适配市面上同规格的标准安装支架，不需要二次改孔。在实际产线应用里，这类气缸通常搭配两位五通电磁阀使用，通过电磁阀换向控制活塞杆的伸出和缩回，两端的可调缓冲结构能降低活塞到达行程端点时的冲击，减少设备运行的噪音，也能避免长期冲击导致的端盖密封件损坏。做三维建模的时候，要注意活塞杆表面的粗糙度要求，一般要达到Ra0.8以下，保证密封圈的使用寿命，缸筒内壁的珩磨纹理方向要和活塞运动方向一致，减少运动阻力。另外，气缸的磁性开关安装槽设计在缸筒外侧，能方便安装磁感应开关，检测活塞的伸出和缩回位置，给PLC提供到位信号，建模时要保证安装槽的尺寸和标准磁性开关匹配，槽的直线度公差控制在0.2毫米每米行程内，避免磁性开关安装后出现信号检测不准的问题。很多设备维护人员反馈，现场气缸损坏大多是因为安装时活塞杆和负载的同轴度偏差太大，导致活塞杆受径向力，出现密封圈偏磨漏气的问题，所以这款模型在设计时，活塞杆端部的连接采用浮动接头结构，能自动补偿小角度的同轴度偏差，降低安装调试的难度，也能延长气缸的使用寿命。从安装尺寸来看，这款气缸的缸体外径、安装孔距、活塞杆螺纹规格都符合通用气动元件的尺寸标准，能直接替换同规格的其他品牌产品，不需要修改设备上的安装结构，对于设备制造商来说，能减少备件的库存种类，降低维护成本。在气动回路设计时，这类气缸的进气端一般会搭配节流阀，用来调节活塞杆的运动速度，避免速度太快导致的工件冲击，建模时也要考虑节流阀的安装空间，不能让节流阀和周边的管线、结构件产生干涉。
