高温工件输送用液压夹持执行机构

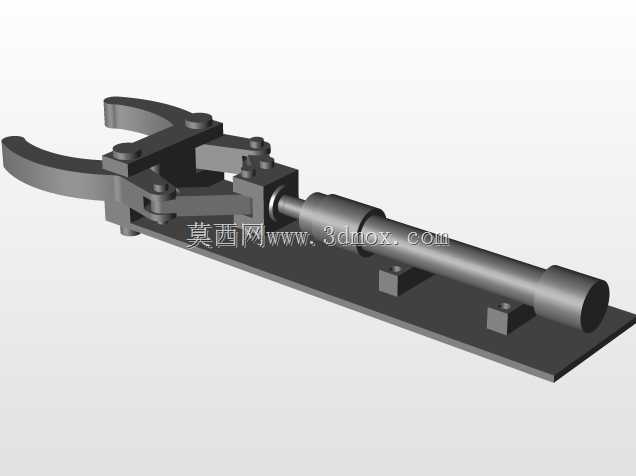

　　在热加工、热处理连续生产线的工位衔接环节，工件转运始终是影响产线节拍与作业安全的核心节点，尤其是千度级高温热零件的转运，既不能采用人工直接操作，常规气动夹持机构也存在夹持力不足、高温环境下密封件快速老化失效的问题，这款液压驱动的夹持执行机构，正是针对这类高温工件的短距离工位转运需求开发的专用执行部件。从实际安装适配性来看，整套机构采用底板集成式安装设计，底板上预留的两组安装凸台可直接与生产线旁的直线滑台、伸缩缸执行端配合固定，不需要额外设计转接支架，整体安装边界控制在长条形紧凑尺寸范围内，横向占用空间小，可适配多数现有热处理生产线的工位间距，不需要对原有产线的机架布局做大规模改造，能直接替换原有老旧的气动夹持单元，

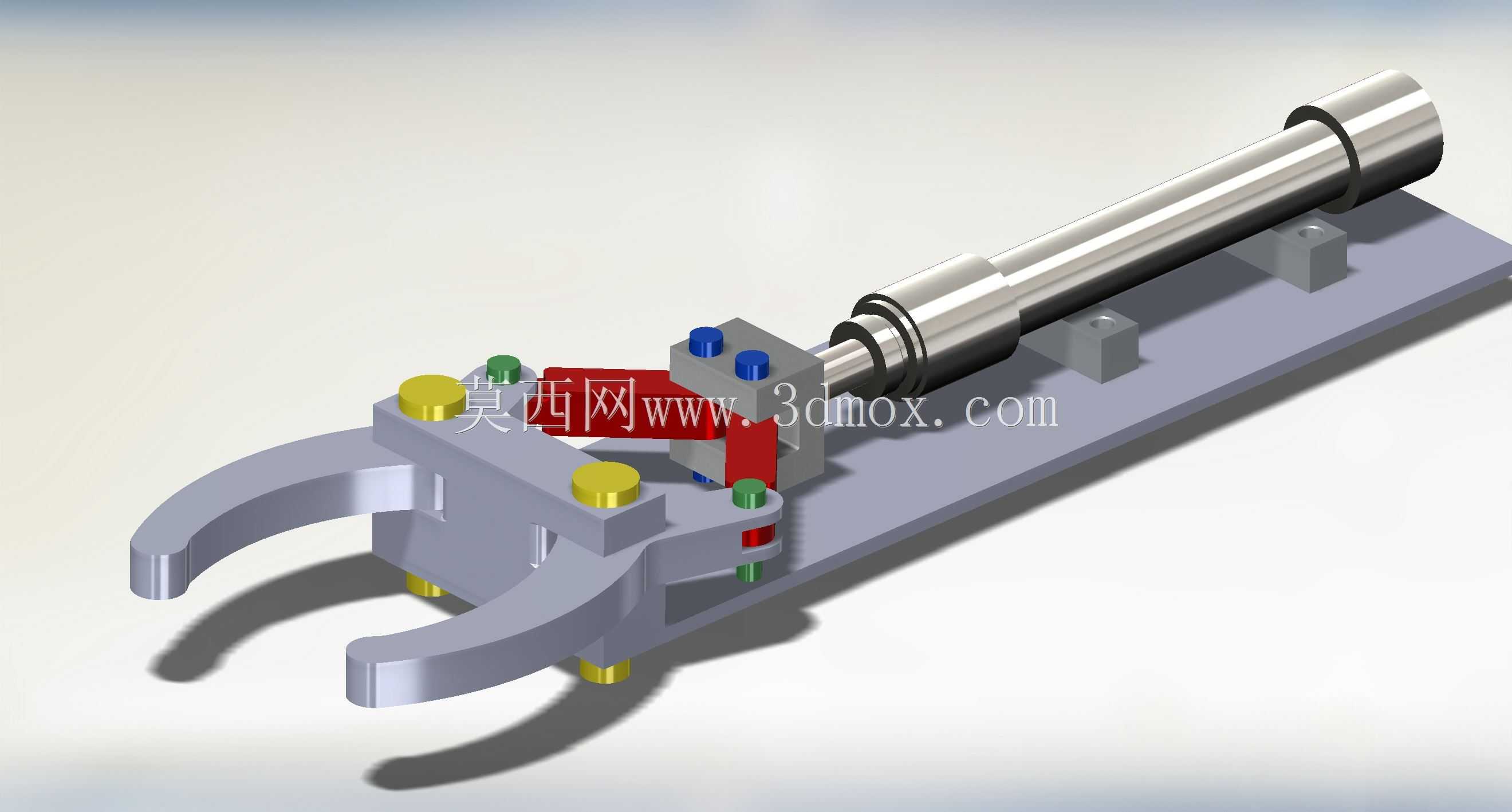

　　降低产线升级的改造成本。夹持端采用弧形抱爪结构，区别于常规平口夹持的接触面设计，弧形爪面可与圆柱形、轴类热加工零件的外圆面形成更大的接触包角，夹持过程中不会因为工件表面的氧化皮脱落出现打滑偏移，同时爪部的接触面做了加厚处理，可耐受高温工件的持续热辐射，不会因为短时接触高温出现结构变形。驱动端采用直线液压缸作为动力源，液压缸的活塞杆直接与夹持机构的传动滑块连接，通过内置的斜楔传动结构将活塞杆的直线推力转化为两个抱爪的同步开合动作，这种传动结构没有多余的连杆铰接点，在高温多粉尘的车间环境下，氧化皮、细碎杂质不容易进入传动间隙，日常维护只需要定期清理滑块接触面的积尘即可，不需要频繁拆解更换铰接销轴。从功能特性来看，

　　整套机构的夹持力可通过液压系统的压力阀做线性调节，针对不同重量、不同壁厚的高温工件，可灵活调整夹持力大小，既不会因为夹持力过小导致工件转运过程中脱落，也不会因为夹持力过大压伤尚未冷却定型的工件表面。油路接口采用标准液压管接头，可直接接入车间现有液压站的供油回路，不需要单独配置专用的动力单元。在实际应用场景中，这类夹持机构可配套安装在热处理淬火槽的上下料工位、锻造生产线的锻件转运工位、热压成型工序的工件取放位置，替代人工完成高温工件的抓取、移位、放料动作，避免操作人员近距离接触高温热源，降低热辐射、工件飞溅烫伤的安全风险，同时液压驱动的动作响应速度稳定，可匹配产线的连续生产节拍，不会因为夹持动作的延迟影响整线的生产效率。设计过程中，

　　传动滑块与抱爪的连接位置采用了可调节的紧固结构，当抱爪出现长期使用后的磨损时，可通过调整紧固螺栓的位置补偿磨损量，不需要整体更换抱爪部件，降低备件的更换成本。液压缸的缸体部分与夹持端之间设置了隔热挡块，可阻挡夹持端的热量直接传导到液压缸缸体，避免液压油因为持续受热出现油温过高、密封件老化加速的问题，延长液压元件的使用寿命。整套机构的所有外露紧固件都采用了防松设计，在连续往复动作的工况下不会出现螺栓松动移位的问题，适合长时间连续运行的工业生产场景。从安装尺寸的适配细节来看，底板上的安装孔位采用长圆孔设计，安装时可根据对接滑台的安装孔距做小范围的位置调整，降低安装对位的难度，即使是现场改造的旧产线，也能快速完成安装调试，不需要对安装面做二次加工。抱爪的开合行程覆盖了常规轴类热加工零件的直径范围，可适配同一条产线上多种规格工件的夹持需求，不需要频繁更换夹爪部件，减少产线切换规格时的调试时间。
