柴油机连杆锻造结构三维设计

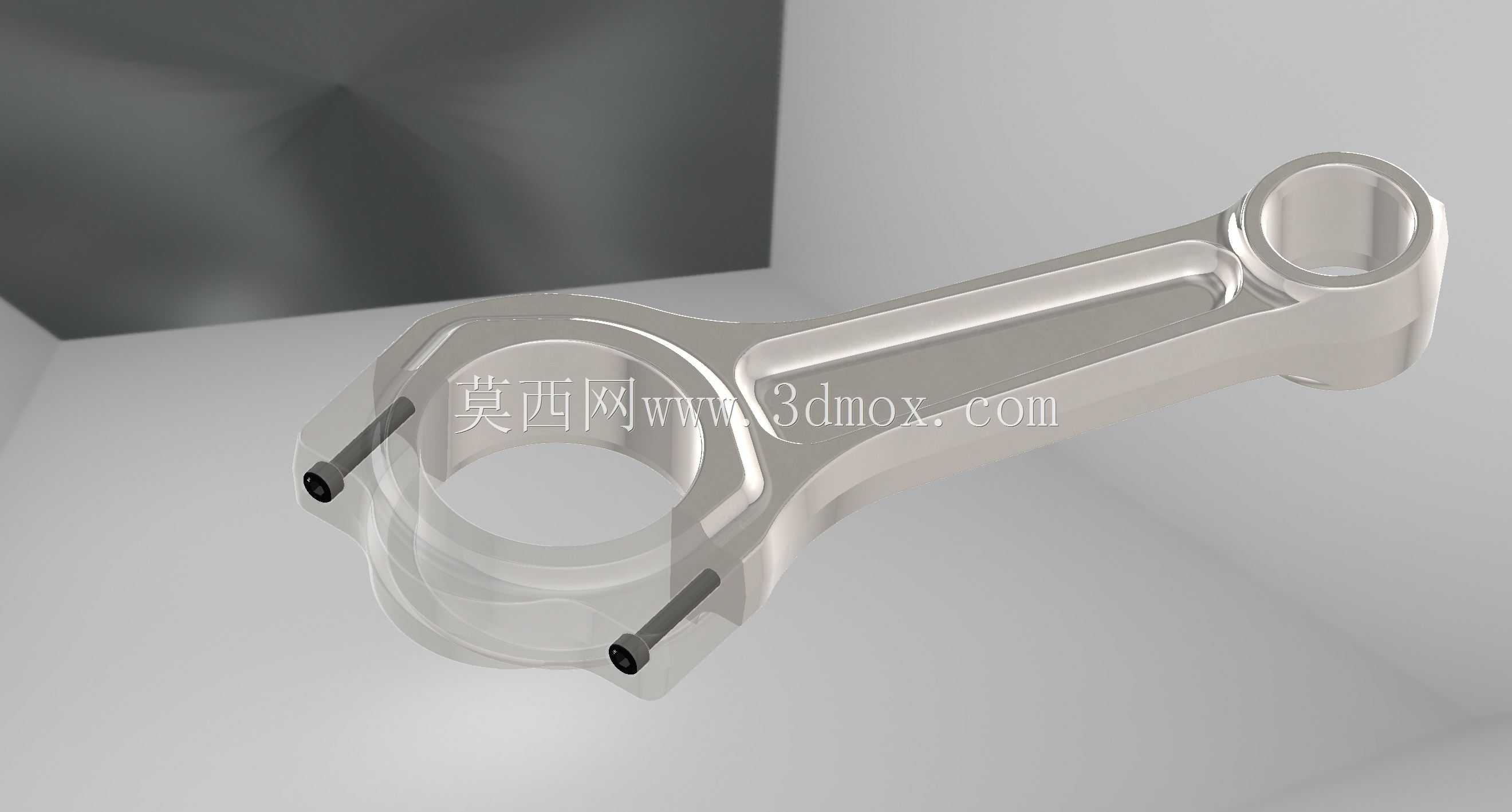

　　在商用车柴油动力总成的生产与研发环节，连杆作为连接活塞与曲轴的核心传动构件，其锻造毛坯的结构合理性直接决定了后续机加工的余量分配、成品的疲劳强度以及整机运行的可靠性。这款连杆锻造模型完全遵循真实量产件的尺寸逻辑搭建，还原了模锻工艺下毛坯的分模面特征、拔模斜度以及各部位的锻造余量分布，可直接用于锻造工艺仿真、模具设计参考以及新入行工程师的结构认知学习。

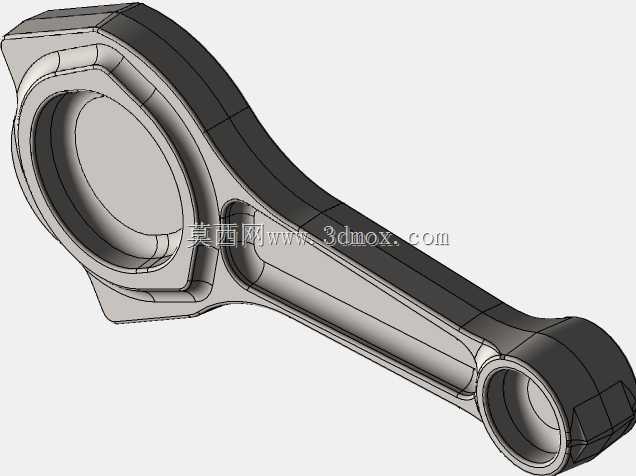

　　从实际应用场景来看，这类连杆锻件主要适配中小排量直列四缸、六缸柴油机，广泛应用于轻卡、工程机械、农用机械的动力单元中，工作过程中需要承受活塞往复运动传递的爆发压力，同时将活塞的直线运动转换为曲轴的旋转运动，工况下长期承受交变拉压载荷与惯性力冲击，因此锻造毛坯的纤维流线走向、截面过渡设计都有严格的工程要求。模型在搭建过程中完整保留了连杆大头、杆身、小头三个核心区段的结构特征，大头端的分合面位置预留了足够的锻压余量，对应后续切开、镗孔的加工需求，杆身采用工字形截面的锻造轮廓，在保证结构刚度的前提下尽可能降低毛坯重量，减少后续机加工的材料去除量，小头端的衬套安装位置也预留了合理的加工余量，同时还原了锻造过程中形成的圆角过渡特征，避免应力集中问题。

　　设计思路上完全贴合模锻生产的实际工艺逻辑，没有出现机加工成品才有的精细孔位、倒角结构，所有外轮廓的过渡圆角都符合锻模设计的常规取值，分模面设置在连杆的对称中心平面上，两侧的拔模斜度符合热模锻的生产要求，避免锻件出模时出现刮伤、卡模的问题。从安装边界来看，模型的中心距、大头外径、小头外径、杆身厚度等核心尺寸完全匹配对应排量柴油机的装配空间要求，大头端的轮廓尺寸不会与曲轴平衡块、缸体曲轴箱内壁发生运动干涉，小头端的尺寸适配对应规格的活塞销安装，整体外形的锻造公差符合行业内锻件的通用精度等级，可直接导入锻造仿真软件进行金属流动分析、模具应力分析，也可作为工艺人员编制锻造工艺卡、设计切边模与校正模的结构参考。

　　对于三维建模从业者而言，搭建这类锻造件模型需要格外注意区分锻件与机加工件的结构差异，不能直接用成品连杆的模型倒圆角、加余量来生成锻件，必须结合锻造工艺的实际要求调整各部位的余量分布，比如连杆大头与杆身的过渡位置，因为金属流动的特性，余量设置要比平直段稍大，避免锻造时出现充不满的缺陷；杆身的工字形截面过渡要平滑，不能出现突变的棱角，否则不仅会增加锻模的磨损，还会导致锻件内部出现纤维流线断裂的问题，影响成品的疲劳寿命。在实际的生产验证环节，这类精准的锻件三维模型还可以用于三坐标检测的比对基准，通过扫描实际生产的锻件点云与模型进行比对，快速判断锻件的尺寸偏差是否在允许范围内，减少试模过程中的反复修模工作量。

　　很多刚接触动力部件设计的工程师容易忽略锻造毛坯的结构合理性，直接用成品模型来推算锻造工艺，往往会导致生产过程中出现折叠、充不满、模具寿命短等问题，这款模型完整还原了量产锻件的所有结构细节，包括大头端的锻造定位凸台、杆身的工艺夹头位置，这些细节都是实际生产中必不可少的结构，定位凸台用于锻件在切边、热处理、机加工过程中的装夹定位，工艺夹头则是锻造过程中机械手夹持的位置，在后续机加工工序中会被去除，这些结构的尺寸与位置都经过实际生产验证，符合批量生产的工艺要求。从结构强度的角度来看，模型的各截面尺寸匹配对应排量柴油机的爆发压力要求，杆身的截面变化率控制在合理范围内，避免应力集中，大头端的厚度与宽度满足连杆螺栓的安装空间要求，同时保证连杆大头盖与杆身的结合面有足够的压紧面积，这些结构细节都不是随意绘制的，而是经过多轮工况仿真、台架试验验证后确定的结构形式。
