雷诺乘用车转向操控方向盘结构设计

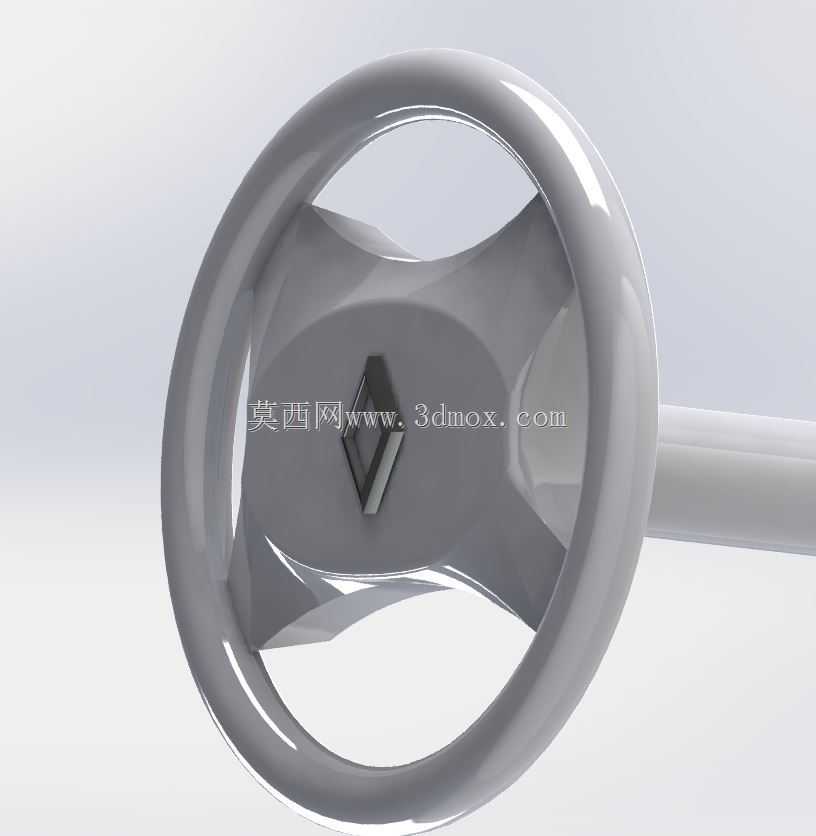

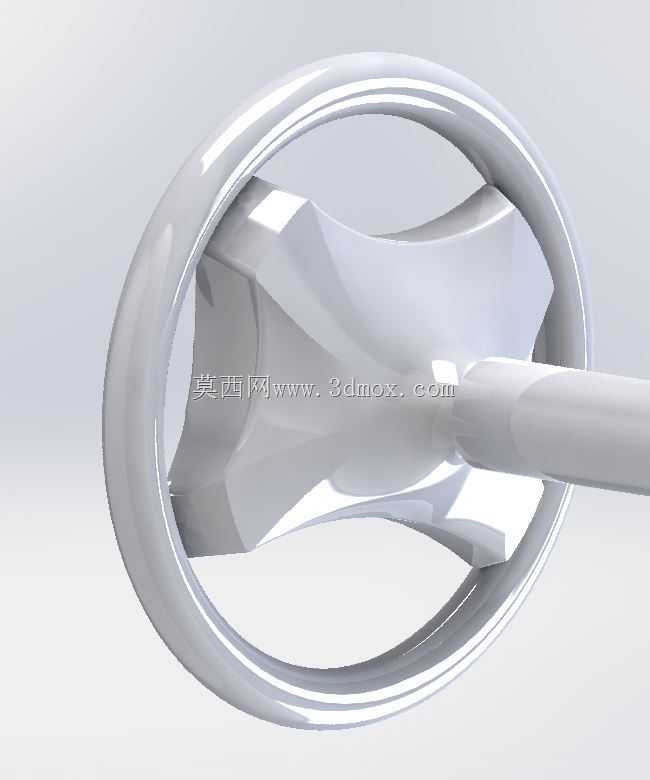

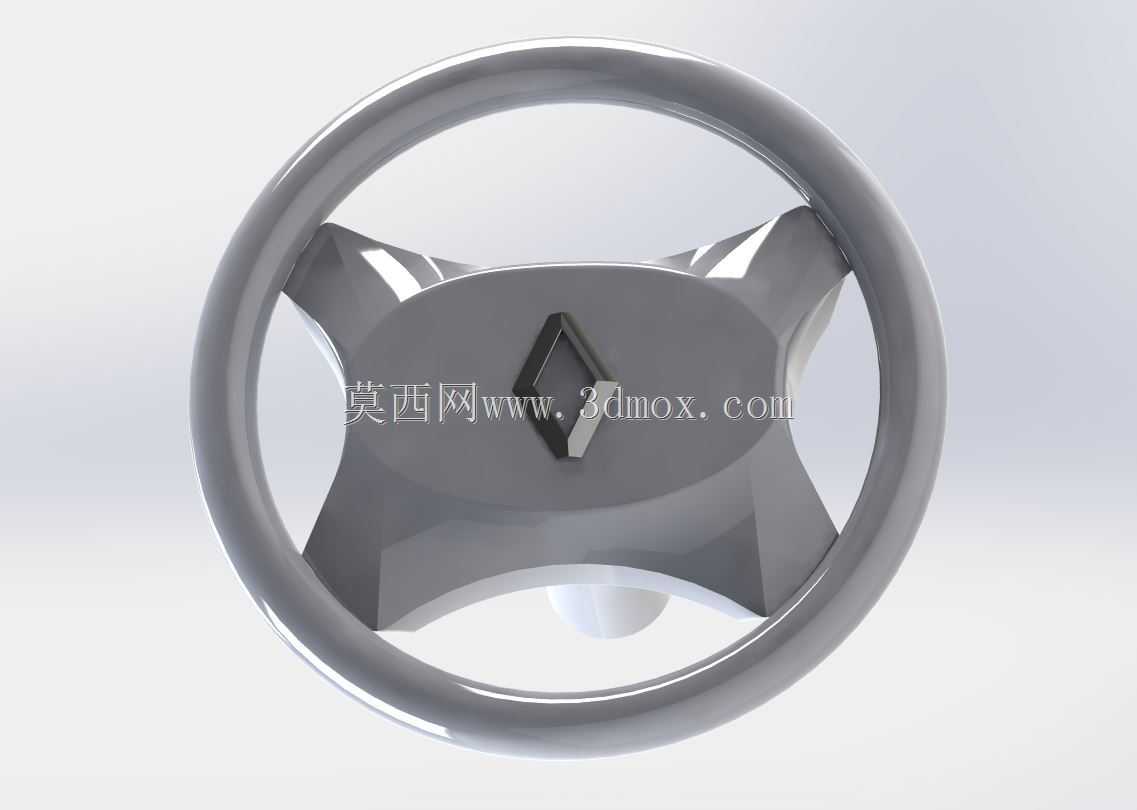

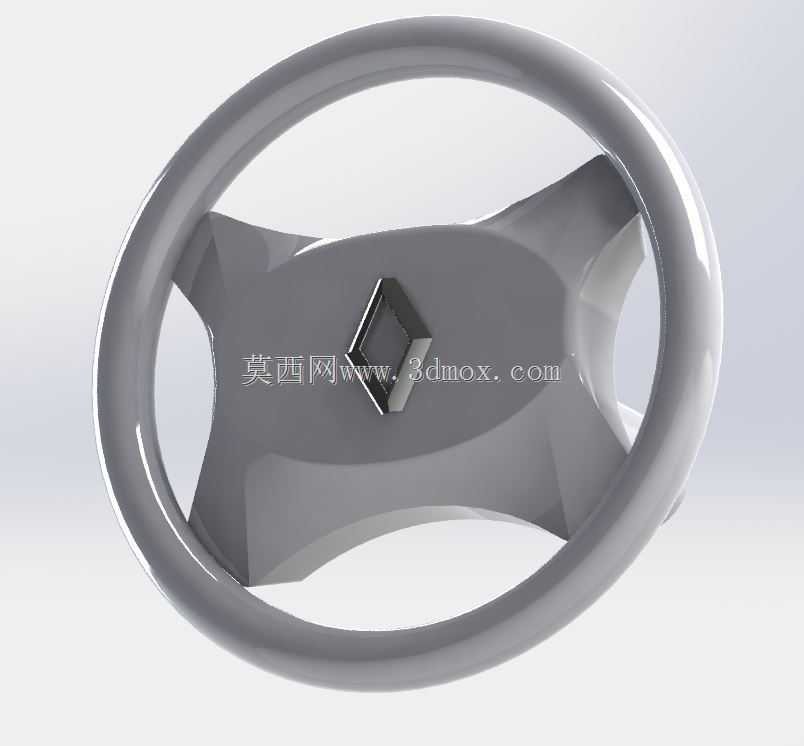

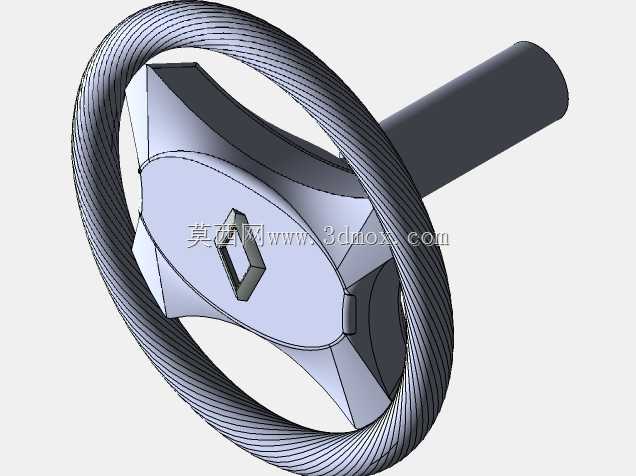

在乘用车辆的人机交互系统中，方向盘是驾驶员与车辆底盘转向系统直接交互的核心部件，其设计合理性直接影响驾驶操控精度、长时间驾驶的疲劳度以及碰撞工况下的被动安全表现，本次呈现的雷诺车型方向盘结构，完全围绕量产乘用车型的仪表板安装边界、转向管柱匹配要求开展设计，覆盖了从外观曲面到内部安装结构的全维度细节。从实际装车场景来看，该方向盘适配雷诺品牌旗下紧凑级及以上乘用车型的驾驶舱布局，安装位置位于仪表板正前方、驾驶员座椅的中心轴线处，日常使用中承担转向力矩输入、多功能按键集成、驾驶员安全防护的多重作用，区别于商用车大尺寸方向盘的设计逻辑，该款方向盘采用乘用车常用的中尺寸轮圈设计，轮圈外径控制在370mm至380mm区间，轮圈截面采用符合人体工学的椭圆变截面设计，握持区域的截面周长根据普通人手握持的自然姿态做了差异化调整，三点、九点握持位置的截面做了内凹贴合处理，表面预留了包覆软质皮层的厚度空间，能够保证驾驶员在长时间握持时手掌与轮圈的贴合度，减少转向操作时的手部滑动概率。在结构设计思路上，该方向盘采用了主流的三辐式支撑结构，中心区域为喇叭按键与安全气囊的安装腔体，腔体的安装接口完全匹配对应车型转向管柱上端的花键连接尺寸，中心区域的雷诺品牌标识安装位做了沉台设计，保证标识安装后与周围曲面的齐平度，避免出现凸起剐蹭驾驶员手部的问题；三根辐条的造型并非单纯的外观装饰，其内部的加强筋布局经过受力仿真验证，在承受驾驶员正常转向施加的切向力矩时，辐条的形变量控制在工程允许范围内，同时在发生正面碰撞时，辐条的预设溃缩结构能够配合转向管柱的溃缩吸能结构，吸收部分冲击能量，降低对驾驶员胸部的冲击伤害。从安装边界来看，该方向盘的中心安装孔深度、花键齿数与匹配的转向管柱完全适配，安装后方向盘背面与转向管柱上的组合开关、雨刮及灯光控制拨杆的间隙控制在15mm至20mm区间，既不会因为间隙过小导致打方向时剐蹭拨杆，也不会因为间隙过大导致拨杆操作距离过远，影响驾驶员的盲操作便利性；方向盘轮圈的最下端与驾驶员座椅坐垫前端的垂直距离，按照车型人机工程要求预留了足够的腿部空间，避免体型较大的驾驶员上下车时腿部磕碰方向盘轮圈。在功能特性层面，该方向盘的轮圈骨架采用金属材质一体压铸成型，外部包覆的软质层预留了缝线定位结构，中心盖板采用卡扣式安装结构，无需额外螺丝固定，方便后期维修时拆卸安全气囊或喇叭按键；三辐结构的下辐条做了内收造型处理，给驾驶员腿部留出更多的活动空间，在城市拥堵路况频繁操作转向时，不会出现腿部与方向盘下沿干涉的问题；轮圈的表面曲面做了哑光质感的光影处理，避免在强光行驶时出现反光干扰驾驶员视线的情况，中心区域的曲面弧度经过反复调整，保证安全气囊起爆时的弹出路径不受遮挡，能够在碰撞发生时快速展开承接驾驶员的上半身。从行业应用的角度来说，这类方向盘的三维结构设计，能够为同级别乘用车型的转向部件开发提供参考，建模过程中对安装边界、人机握持尺寸、溃缩结构的细节还原，能够帮助结构设计人员快速理解量产车型方向盘的设计逻辑，在开展新车型方向盘设计时，可以直接参考其轮圈截面尺寸、辐条受力布局、安装接口的匹配思路，减少前期方案验证的迭代次数；对于三维建模从业者而言，该模型的曲面过渡处理、硬边结构与软质包覆层的层级关系搭建，也具备较高的参考价值，能够帮助建模人员掌握汽车内饰功能件的曲面建模技巧，理解外观造型与工程结构之间的平衡逻辑。在实际的车辆操控过程中，方向盘的转动角度与前轮转向角度的传动比匹配，是整车转向调校的基础，该款方向盘的转动行程设计对应车型的转向传动比，从最左极限位置到最右极限位置的转动圈数控制在3圈以内，符合家用乘用车的转向调校定位，既能够保证低速挪车时的转向轻便性，也能够保证高速行驶时的转向精准度，不会因为转向过于灵敏导致高速行驶时的方向修正过度。此外，方向盘的整体重量控制也经过工程优化，金属骨架的壁厚在保证结构强度的前提下做了减薄处理，整体转动惯量控制在合理区间，转向回正时的阻尼感与回正力矩匹配，能够让驾驶员通过方向盘的反馈清晰感知前轮的行驶状态，提升驾驶过程中的路感反馈清晰度。
