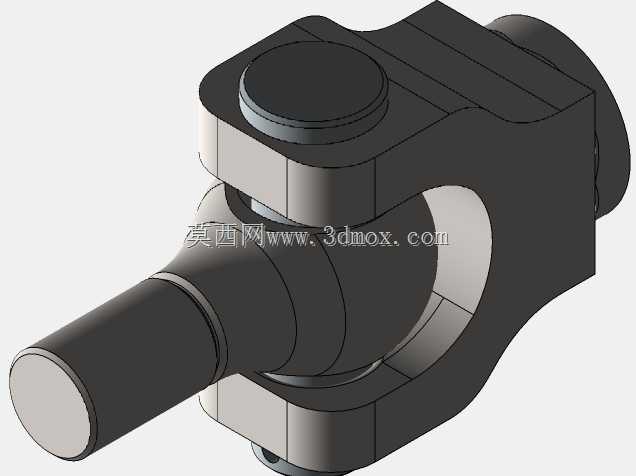

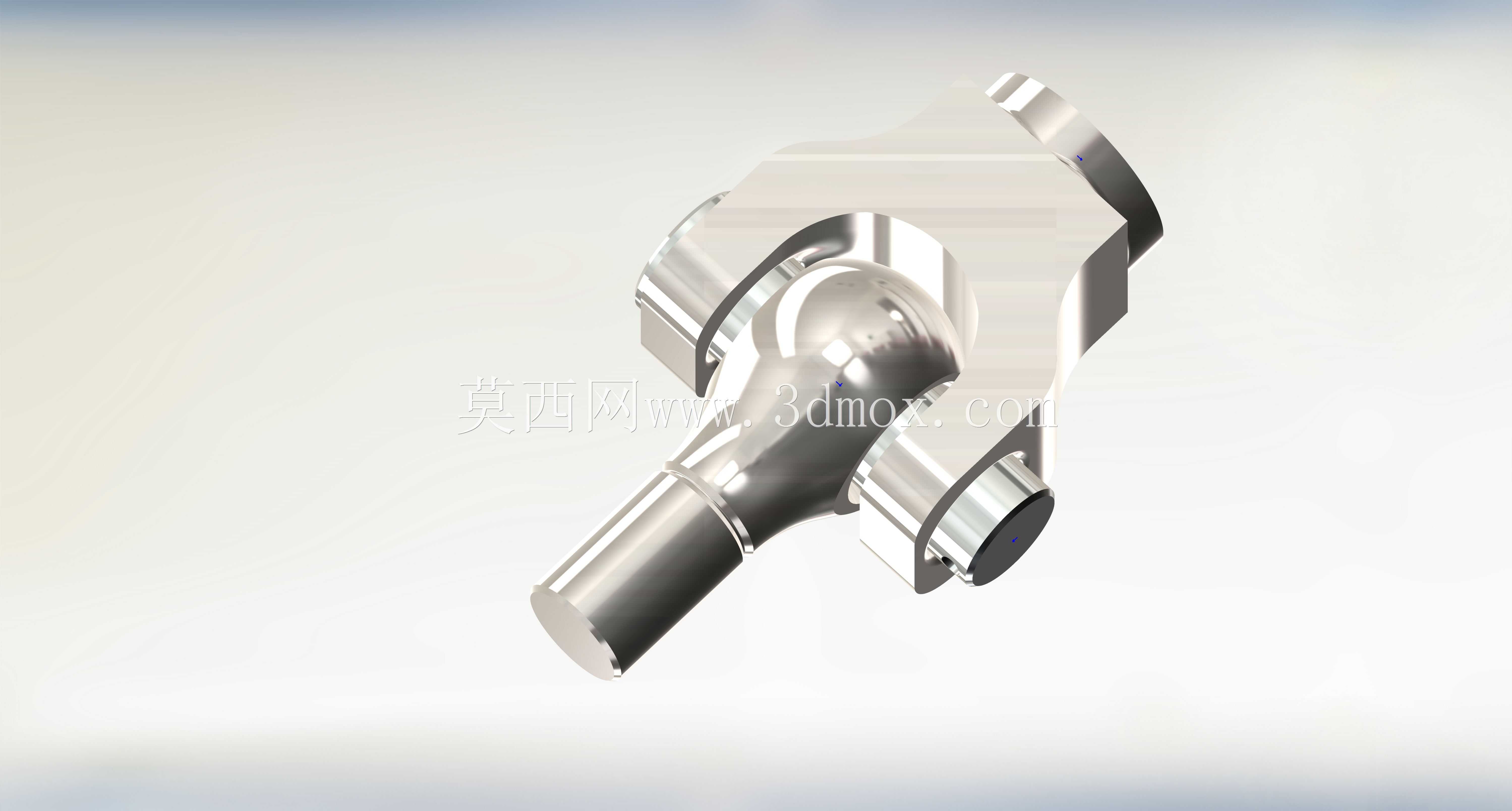

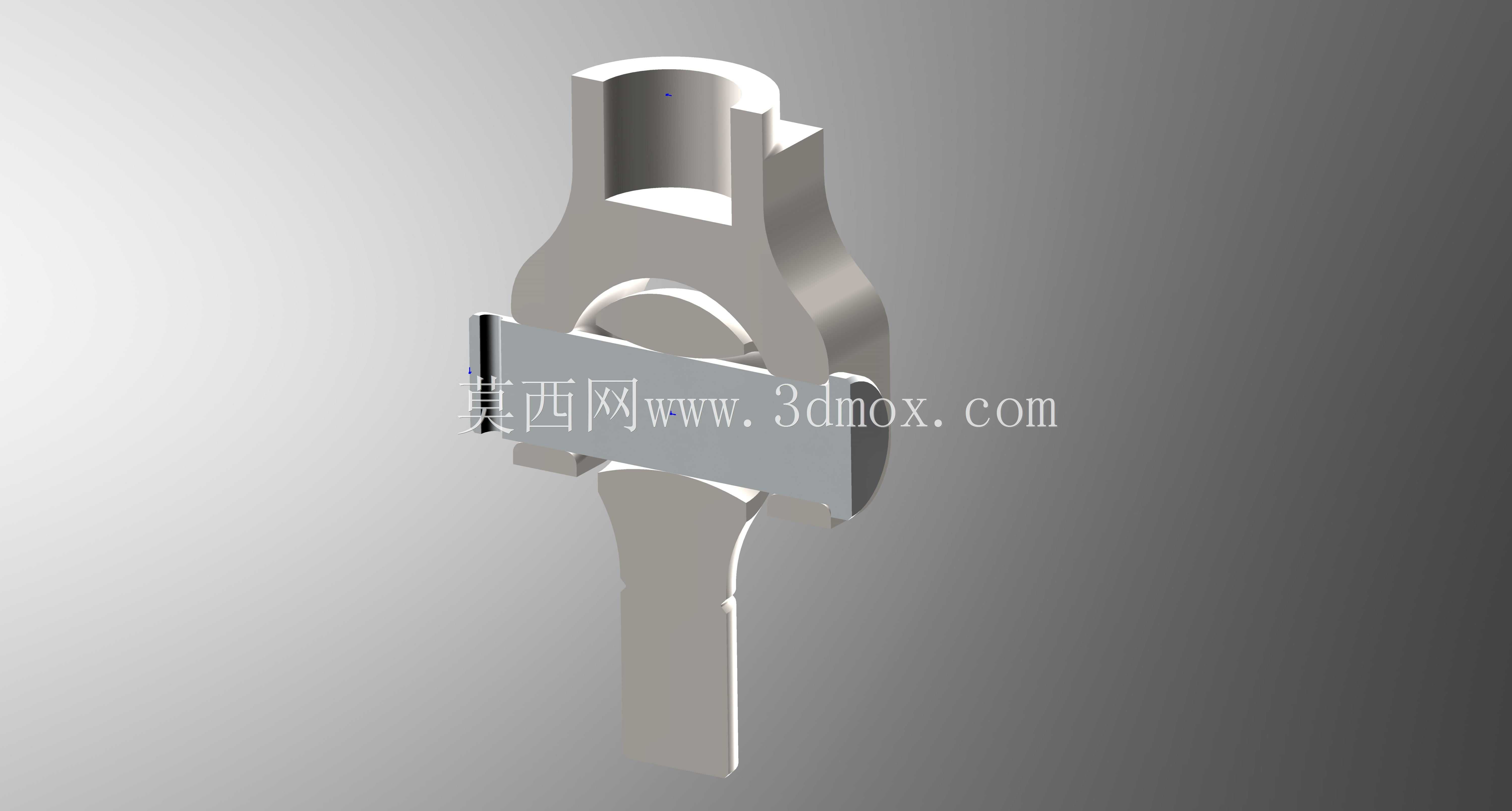

30吨级双轴铰接传动接头结构

在重载传动链路的布局里，这类双轴铰接接头往往承担着跨轴线动力传递的核心作用，尤其适配30吨级载荷工况下的拉削加工设备进给传动单元，能在两轴存在一定夹角偏移的场景下持续稳定传递扭矩，不会因为轴系的安装同轴度误差、工作过程中的结构形变出现卡滞或动力断连的问题。从实际应用场景来看，这类接头除了配套拉床的主进给传动结构，也常被用在重型工程机械的转向传动链路、重载输送设备的动力接驳位置，能适应多粉尘、有切削液飞溅的车间加工环境，金属本体的刚性足以支撑连续作业下的交变载荷冲击，不会出现过早的疲劳磨损。

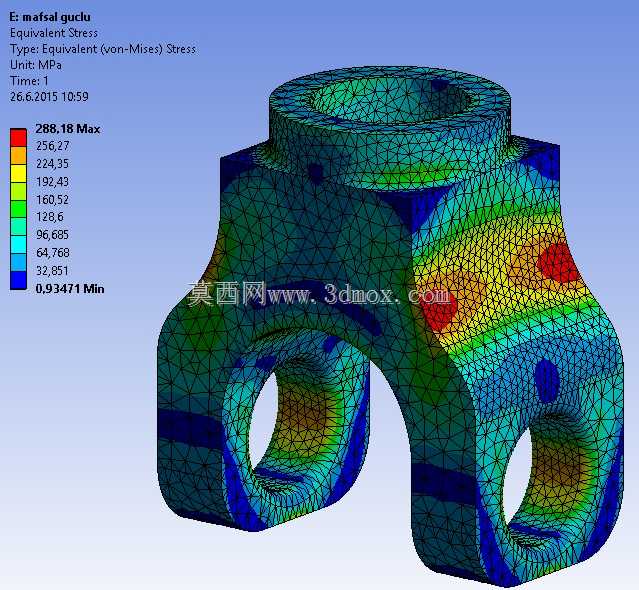

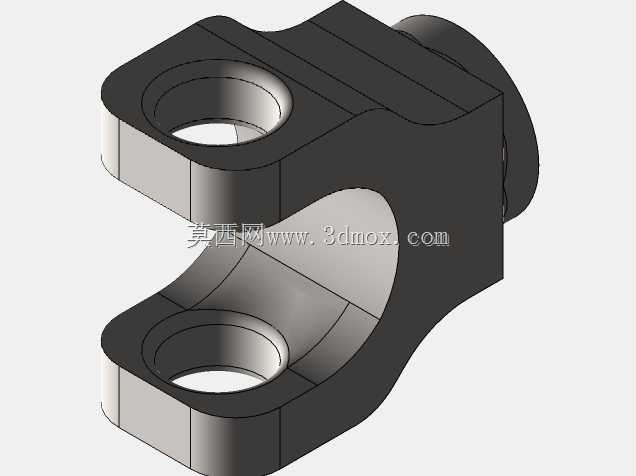

设计这类接头的时候，首先要考量的是铰接副的配合间隙控制，球头与轴套的配合面需要预留合理的润滑储油空间，同时不能因为间隙过大造成传动回程差，影响拉削加工的进给精度——毕竟拉削工序对进给的线性稳定性要求极高，一旦传动链路存在虚位，拉刀的切削轨迹就会出现偏移，直接导致加工工件的内孔或键槽尺寸超差。接头的叉形耳座部分做了等强度的结构优化，耳座的厚度与过渡圆角经过受力校核，在30吨额定拉削载荷下，应力集中区域的安全系数能达到2.5以上，避免长期受拉压交变载荷出现耳座断裂的故障。

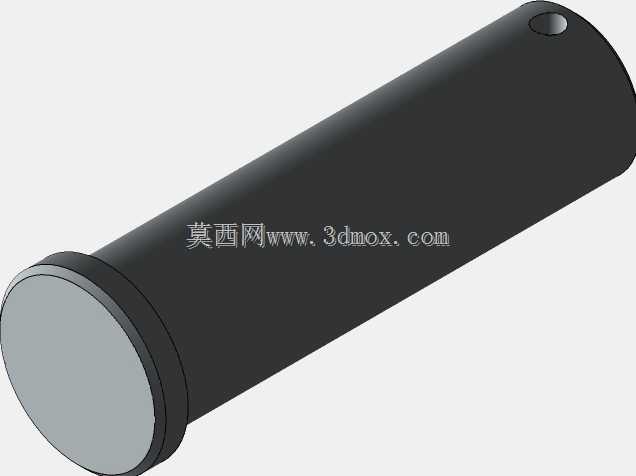

从安装边界来看，接头的输入轴端采用标准的圆柱轴颈设计，轴颈上预留了键槽安装位，能和传动输出轴通过平键实现周向固定，轴端的螺纹孔可以用来安装锁紧挡圈，防止工作过程中轴系窜动脱出；铰接端的两个同轴销孔位置公差控制在IT7级，和配套的十字销配合后，铰接摆动的角度范围能达到±15°，足以覆盖设备安装时的轴系角度偏差，以及工作过程中结构形变带来的轴线偏移量。接头的整体外形做了圆滑过渡处理，没有突兀的直角棱边，一方面是减少热处理过程中的应力集中风险，另一方面也能避免安装维护过程中尖锐边角划伤操作人员。

在功能特性上，这类接头的铰接摩擦副采用了表面硬化处理，配合面的硬度能达到HRC58-62，耐磨性能足以支撑上万小时的连续作业，不需要频繁更换易损件；整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制了自身重量，降低传动链路的转动惯量，减少设备启停过程中的惯性冲击。实际选型配套的时候，需要注意接头的额定载荷要匹配设备的最大拉削力，不能在满负荷工况下让接头长期处于载荷临界值，同时安装时要保证铰接销的润滑通道通畅，定期补充润滑脂减少配合面的干摩擦损耗。不同于普通的轻载万向接头，这类重载双轴接头的叉体部分采用整体锻造后机加工的工艺成型，而不是焊接拼接结构，从根源上避免了焊缝位置的强度缺陷，能承受更大的瞬时冲击载荷，即使拉削过程中出现切削负载突增的情况，也不会出现结构开裂的问题。接头的外露金属表面做了防锈处理，能适应车间内的潮湿环境，不会因为短期闲置出现表面锈蚀影响配合精度。
