两吨级喷漆室工件承载托架结构

在涂装车间的前处理、喷漆、流平、烘干全工序流转环节，工件托架是衔接各工位、保障待喷涂零件稳定定位的核心工装载体，这款两吨额定载荷的托架，主要针对中小型结构件、钣金焊接总成类零件的批量喷涂作业设计，适配常规悬挂链、地拖链输送线的挂点间距，也可配合地面转运台车实现离线堆垛周转。从实际使用场景来看，这类托架需要长期暴露在漆雾、酸碱前处理药剂、180-220℃烘干高温的复杂工况下，因此结构设计上优先规避了易积漆的封闭型腔，所有型材拼接位置均预留漏液排漆缺口，避免漆渣长期堆积增加自重、腐蚀基材，也防止烘干过程中封闭腔体积液汽化导致漆面鼓包缺陷。

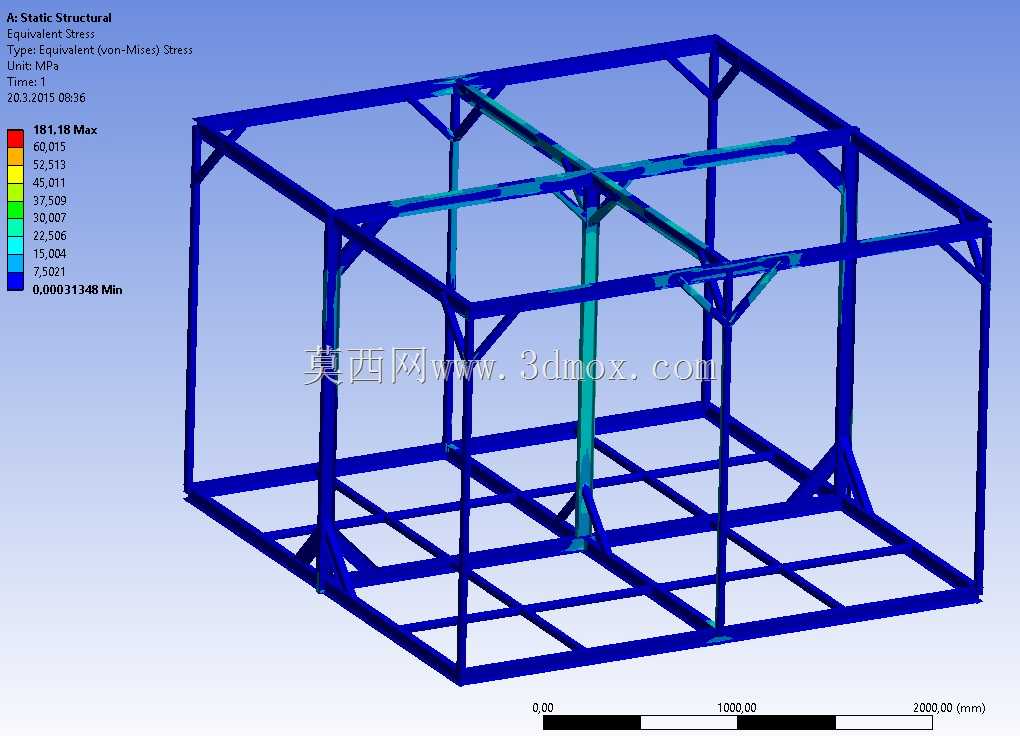

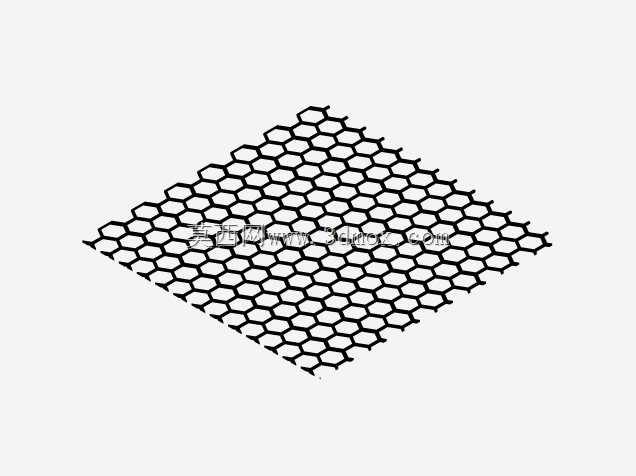

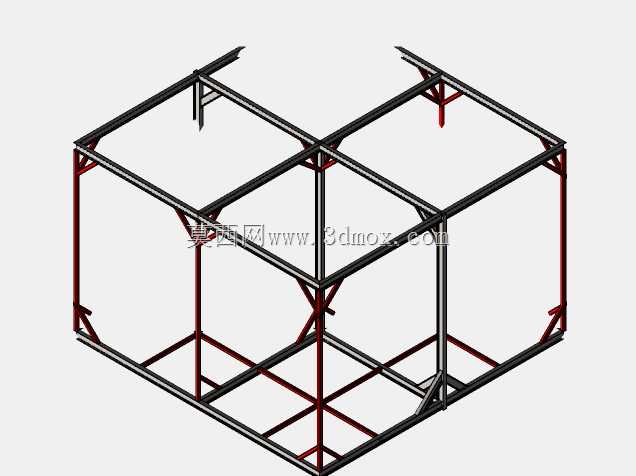

功能层面，托架的承载面采用分块式格栅结构设计，格栅条间距控制在40mm，既保证足够的支撑强度，又能让过喷的漆雾、前处理冲洗的药液顺利下落，不会在承载面积存污染工件底面；格栅条的上边缘做了R3的圆角处理，避免尖锐棱边刮蹭工件的底漆层，也减少人工上下件时的磕碰划伤风险。托架的主体承力框架采用矩形管焊接成型，主承力梁的截面选型经过载荷校核，在2吨均布载荷的工况下，主梁最大挠度控制在1.2mm以内，不会因为长期承重出现永久变形，保障重复使用的精度稳定性。框架的四个角位置设计了快换式定位销座，可根据不同工件的定位孔尺寸更换对应规格的定位销，无需整体更换托架就能适配多品种工件的装夹需求，大幅降低工装制作成本。

设计思路上，这款托架没有采用复杂的可调式结构，而是针对涂装车间工人操作习惯做了简化，所有装夹点位都在作业人员站立可及的高度范围内，无需登高或者俯身就能完成工件的锁紧固定；锁紧结构采用快开式弹性压夹，单手即可操作，压头位置包覆耐高温硅胶套，不会在工件压紧位置留下压痕或者漆渣粘连痕迹。考虑到不同工序的转序需求，托架底部设计了标准的叉车叉取孔位，同时上部预留了悬挂链挂接的吊点，两种转序方式无需额外安装转接件，兼容地面输送和空中悬挂两类主流涂装线的流转要求。

外形尺寸与安装边界方面，托架的整体外轮廓控制在1200mm×1000mm×320mm，适配行业内通用的喷漆室工位间距、烘干室门洞尺寸，不会出现超宽卡滞的问题；底部叉取孔的中心距为600mm，匹配标准手动液压叉车、电动叉车的叉齿间距，转序时无需调整叉齿宽度就能直接叉取。吊点位置做了对称分布设计，起吊时托架整体水平度偏差不超过0.5°，避免工件在悬挂输送过程中滑落，也保证喷漆时工件各个面的漆膜厚度均匀。托架的所有焊接位置都做了打磨清渣处理，表面整体抛丸后喷涂耐高温有机硅涂层，涂层厚度控制在80-100μm，能长期耐受烘干高温和漆雾侵蚀，减少日常维护的工作量。

从现场使用反馈来看，这类定载荷托架相比通用型可调托架，结构刚性更强，长期重复使用的维护成本更低，针对固定批量的产品系列适配性更好，不会出现可调结构因为长期受漆雾粘连导致调节机构卡死的问题；同时分块式的格栅承载面在日常清理时，可以单独拆卸局部格栅条清理积漆，无需整体吊装托架进行维护，大幅降低了设备保全的工作量。在喷漆作业过程中，托架的框架结构不会遮挡工件的侧面和底面，喷漆机器人或者人工喷涂时，各个面都能获得良好的喷枪可达性，减少了补喷的工作量，也能避免因为托架遮挡导致的漆膜漏喷、厚度不均等质量问题。
