带有限元应力分析结果的杠杆式机械压力机结构

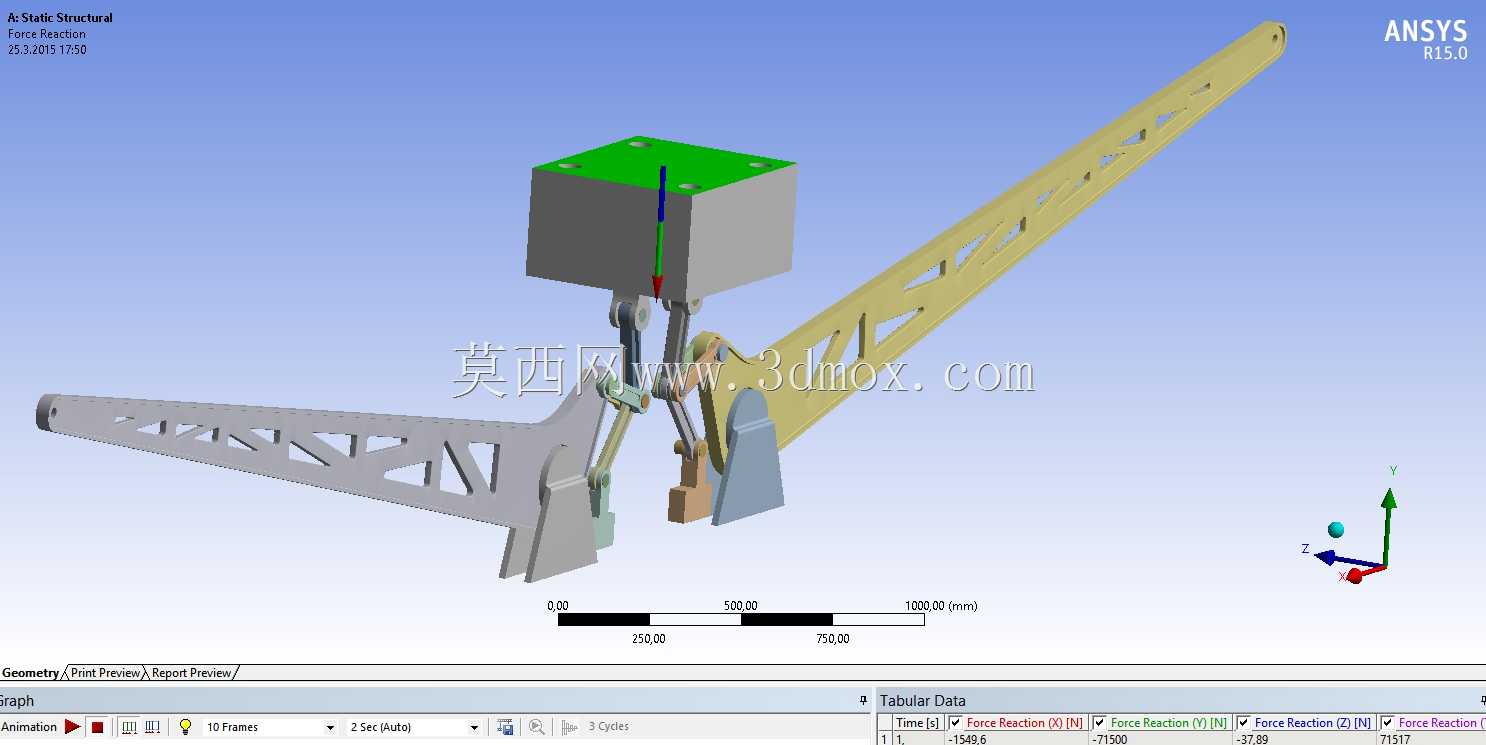

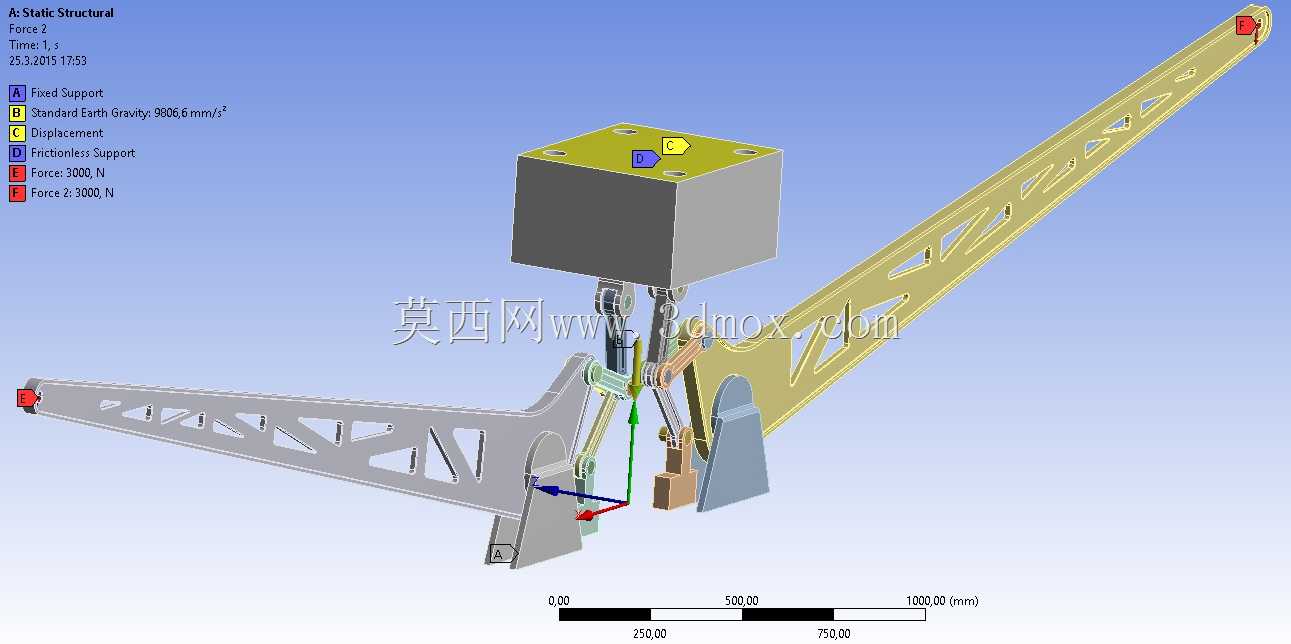

在中小吨位五金冲压、小型零件压装、薄板成型的车间加工场景里，这类杠杆式机械压力机的应用覆盖度一直不低，相比大吨位闭式压力机，它的占地空间更小，不需要复杂的地基浇筑，适合小型加工工位、维修班组的零散压制作业需求，也能嵌入到小型自动化生产线的压装工位，完成轴承压入、端子铆接、薄铝板冲裁这类对压力精度要求不算极端，但需要稳定出力的工序。从结构受力逻辑来看，这套设计采用了对称双杠杆臂的增力结构，进口端施加合计6000N的输入力时，通过杠杆力矩放大、连杆传力的结构设计，在作业端能够输出70000N的反向作用力，力的放大倍数接近12倍，这个增力比的设定刚好匹配小型压制作业的常用出力区间，不会因为增力比过大导致操作端行程过长，也不会因为增力比不足需要额外配置大推力的驱动部件。

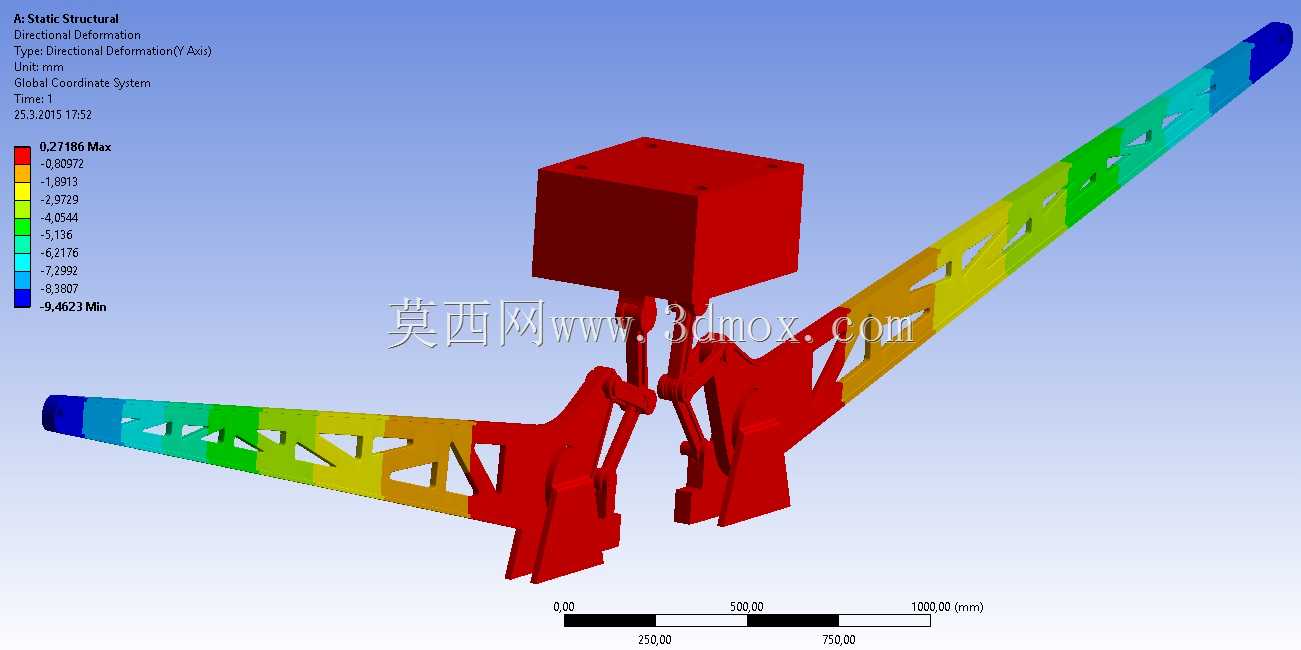

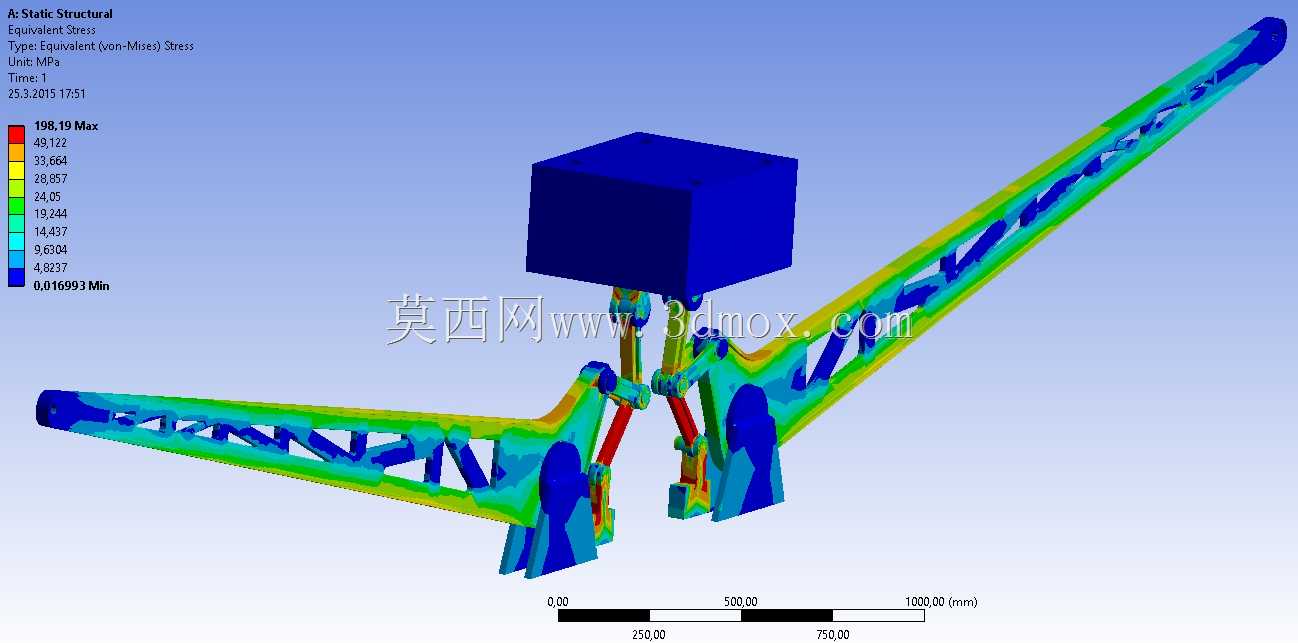

从结构设计的思路上看，这套结构在初始建模阶段就同步做了有限元静力学分析，从应力云图的分布能看到，杠杆臂采用了桁架式的镂空结构，没有采用整块实体钢板切割的方案，这种设计一方面能大幅降低臂身的自重，减少运动过程中的惯性冲击，另一方面通过筋条的走向匹配应力传递路径，把高应力区域集中在臂身的传力主轴线上，低应力区域做材料去除，在保证结构强度满足70000N出力工况的前提下，尽可能压缩结构的整体重量。从云图的应力数值分布来看，最大应力出现在杠杆与连杆的铰接位置，这个区域在设计时做了局部加厚，并且预留了铜套安装的轴孔位置，避免长期交变载荷下出现轴孔失圆、臂身开裂的问题；连杆部分采用了对称双杆布置，相比单连杆结构，它能避免压头受力时出现偏载，保证作业端面的压力垂直向下，减少压装过程中的零件歪斜、冲裁断面不齐的问题。

从安装边界和外形尺寸来看，整套结构的横向跨度参考图中的标尺，总长度在1800mm左右，压头的垂直行程范围适配100mm以内的压装作业需求，安装时只需要在底部两个支座位置做地脚螺栓固定，不需要额外的辅助支撑结构，设备的上部驱动端可以适配手动杠杆驱动、小型气缸驱动或者伺服电缸驱动，不同的驱动模式可以对应不同的作业节拍需求：手动驱动适合小批量维修、单件压装的场景，气缸驱动适合节拍较快的流水线铆接工位，伺服电缸驱动则可以适配对压装深度、压力曲线有记录要求的精密压装工序。在实际选型适配的时候，需要注意作业端的模具安装面尺寸，这套结构的压头端面预留了标准的模具安装螺孔，可以直接固定小型冲裁模、压装夹具，不需要额外做转接板设计；铰接位置的润滑注油孔在建模时已经做了预留，日常维护只需要定期向铰接轴位置加注润滑脂，就能减少铰接副的磨损，延长设备的使用寿命。另外从应力分析的结果来看，整套结构在额定出力工况下，大部分区域的应力值都远低于常用结构钢的屈服强度，安全系数留足了1.5倍以上的余量，即使出现短时的过载工况，也不会出现瞬间的结构断裂，能给现场操作人员留出足够的反应时间，符合冲压类设备的安全设计要求。在实际投产加工的时候，杠杆臂的桁架结构可以采用钢板切割后焊接成型，也可以采用铸钢一体铸造成型，焊接结构的生产周期更短，适合小批量自制设备的场景，铸钢结构的整体刚性更好，适合批量生产的商用设备场景，两种加工方式都能匹配这套三维模型的安装尺寸，不需要额外修改结构的铰接点位置和力臂比例。
