325T压力机配套长距输送料架结构

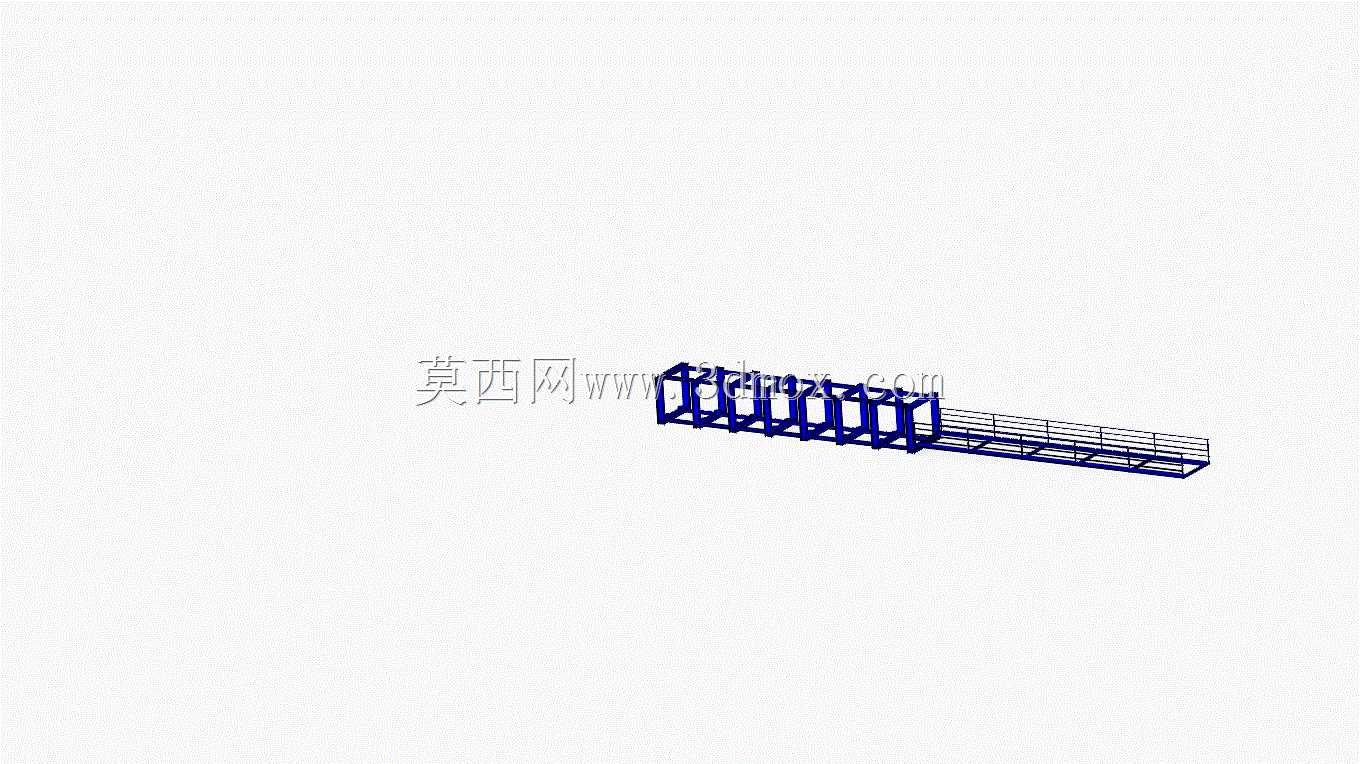

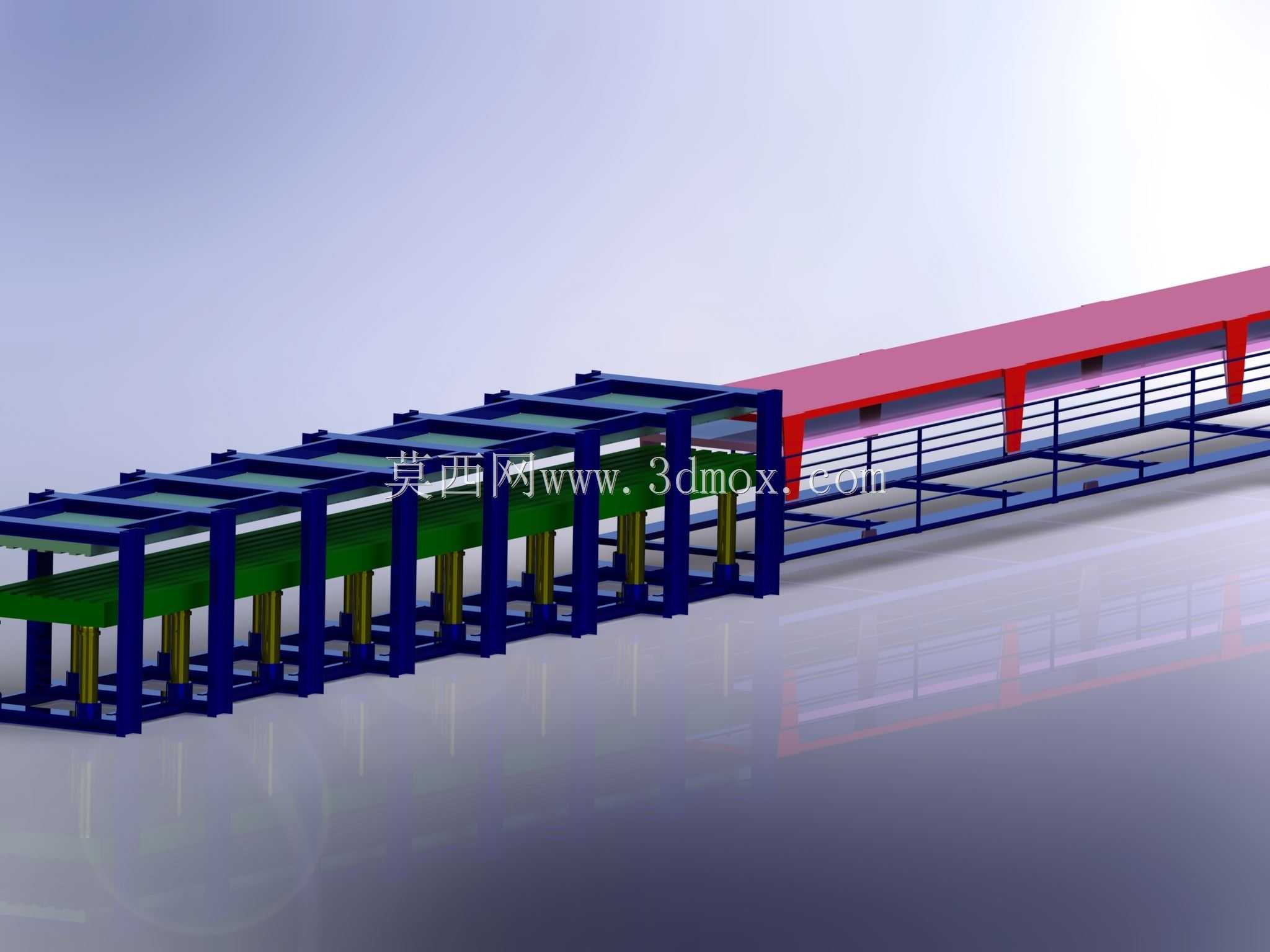

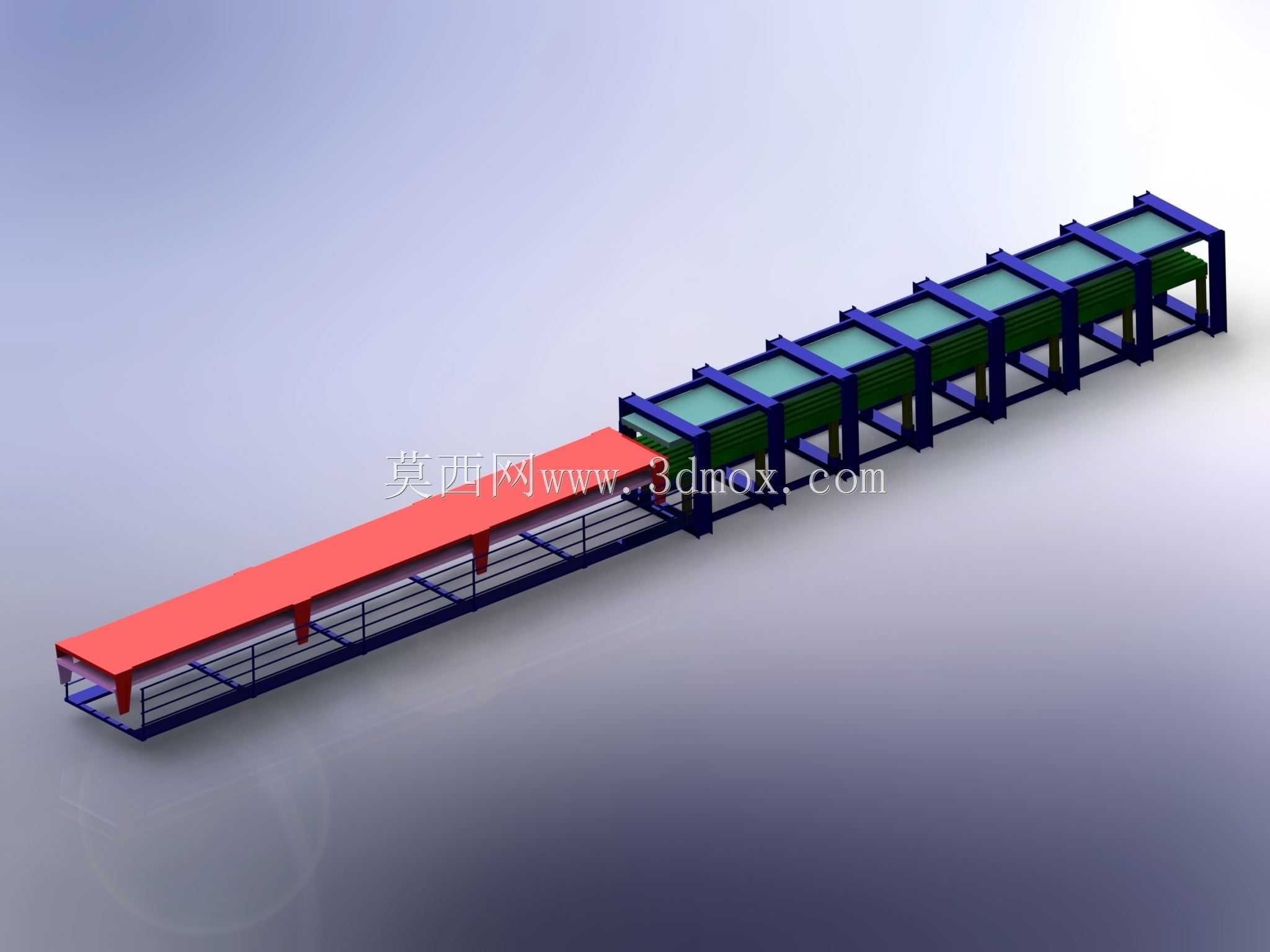

这套长条形输送料架结构，是为325T吨位级机械压力机配套设计的上下料衔接单元，主要服务于汽车覆盖件、大型家电钣金件的连续冲压生产场景，在整条冲压产线里承担坯料输送、工序间工件转运的核心衔接作用，替代传统人工逐片送料的作业模式，既规避了大吨位冲压设备操作时的人身安全风险，也能将单工序送料节拍稳定控制在合理区间，匹配压力机连续冲压的作业效率要求。从结构布局来看，整套料架分为前后两段功能区，靠近压力机作业端的是多段模块化拼接的封闭防护段，远离压力机的是开放式上料段，两段采用统一的方管焊接机架作为承载基体，机架底部预留了地脚螺栓安装孔位，可直接通过膨胀螺栓与车间混凝土地面固定，安装时需保证整体机架的直线度公差控制在每米1mm以内，避免输送过程中出现板料偏移、卡滞的问题。开放式上料段的承载面采用红色耐磨钣金面板铺设，面板下方设置了横向加强筋与机架纵梁焊接固定，两侧加装了可拆卸式防护栏杆，栏杆采用圆管弯折成型，既可以避免上料过程中板料从侧边滑落，也能在设备维护时作为临时扶靠结构，该段的总长度可根据车间实际布局进行拼接调整，单段标准长度为2米，现场安装时可通过法兰连接结构增减段数，适配不同的上料位与压力机之间的距离要求。靠近压力机的封闭防护段，每一段都设置了独立的绿色侧护板与顶部半透明防护盖板，侧护板采用薄钢板折弯成型，通过螺栓固定在机架立柱上，顶部盖板采用半透明的耐力板材质，既可以阻挡冲压过程中产生的废料飞溅、润滑油滴落污染输送面，也能让现场运维人员直观观察内部输送辊的运行状态，该段的内部等距布置了无动力输送辊筒，辊筒两端采用带座轴承固定在机架横梁上，辊面高度与压力机工作台面、开放式上料段的面板高度保持齐平，保证板料在输送过程中无高度差卡顿。整套结构的设计思路优先考虑了冲压车间的重载使用需求，所有机架主承力梁均采用矩形钢管焊接成型，焊后整体进行去应力退火处理，再经机加工保证各安装面的平面度，避免长期承受板料重量后出现结构变形；输送辊筒的辊面做了淬火处理，表面硬度达到HRC45以上，可承受钢板坯料长期滑动摩擦带来的磨损，延长设备整体的维护周期。在安装边界方面，整套料架的宽度方向尺寸适配常规1.8米幅宽以内的钢板坯料输送，机架底部距离地面的安装高度为400mm，与主流325T闭式压力机的工作台下沿高度匹配，安装时需保证料架的中心线与压力机模具的进料中心线重合，偏差不得超过2mm，否则会出现板料送偏导致模具损坏的问题；封闭防护段的顶部盖板距离输送面的净高度为200mm，可满足厚度50mm以内的叠层坯料或成型后工件的通行需求，侧护板与输送辊侧边的间隙控制在10mm以内，既不会干涉辊筒转动，也能避免细小废料从间隙掉落至机架内部。实际生产使用中，该料架可配合机械手或人工在上料段放置待冲压钢板，板料沿输送面滑入封闭防护段后，可通过后续加装的推料机构或夹式送料机逐次送入压力机模具工位，冲压完成的工件也可沿该料架反向输送至下料端，实现单台压力机的进出料双向衔接，对于多台压力机串联的冲压产线，也可将多组该类料架拼接，实现不同工序压力机之间的工件自动流转，减少工序间的工件搬运等待时间。结构设计时充分考虑了车间日常维护的便利性，所有侧护板、顶部盖板均采用螺栓快拆结构，无需动用大型吊装设备即可单人完成拆卸，方便运维人员定期检查内部辊筒的轴承润滑状态、清理机架内部积存的冲压废料与油污；机架立柱上预留了传感器安装孔位，可根据实际生产需求加装板料到位检测、缺料检测等光电传感器，配合压力机的控制系统实现送料过程的自动化联锁，避免出现空冲、叠冲的设备故障。
