多规格绝缘PVC窗体结构三维设计

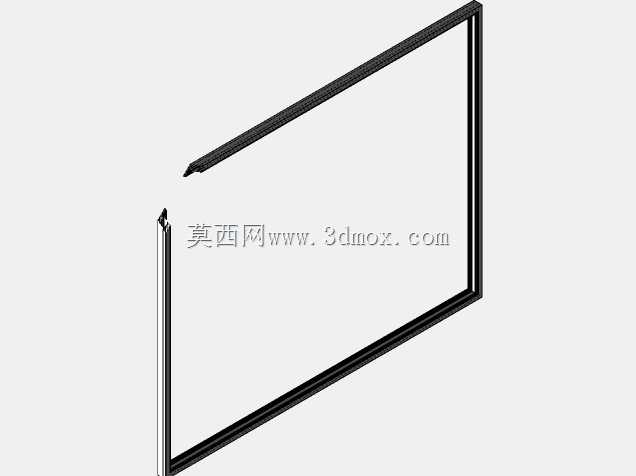

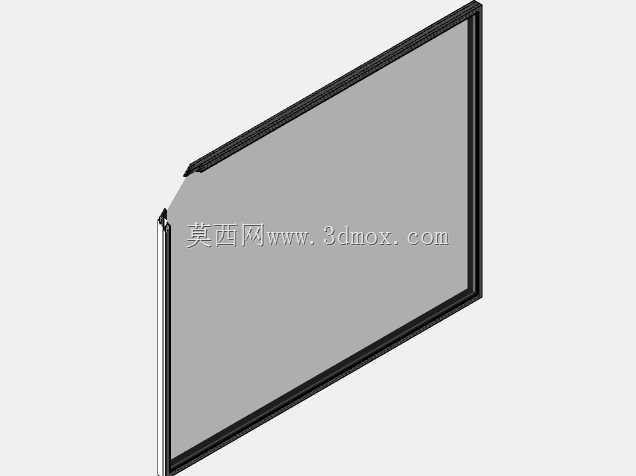

在民用住宅、商用楼宇以及对绝缘防护有特殊要求的工业配套隔间施工场景里，窗体结构的选型从来不是只看采光通风这么简单，尤其是涉及到低压配电间隔断、弱电设备间围护这类场景，普通金属窗体存在导电隐患，木质窗体耐候性不足，绝缘PVC材质的窗体刚好能填补这类场景的应用空白。这次做的这款适配4mm、7mm、25mm三类安装厚度的绝缘PVC窗，从一开始的设计阶段就没有走常规家装塑钢窗的冗余结构路线，而是先锚定了实际安装场景的边界条件：首先是安装基面的厚度跨度，常规家装窗体的安装基面厚度基本固定，但工业隔间、模块化集成房屋的墙体厚度往往有多个标准规格，要是每个厚度都单独开一套窗体模具，不管是生产端的库存压力还是施工端的选型成本都会居高不下，所以在结构设计上特意做了可适配的卡接余量，窗框的侧边卡爪做了分段式的让位设计，当墙体厚度在4mm到25mm区间内变化时，不需要额外加装转接件，只需要调整卡爪的嵌入深度，配合密封胶条就能完成固定，不用在施工现场裁切窗框本体，避免了PVC材料裁切后出现的应力开裂问题。

从功能特性上看，这款窗体的绝缘属性是核心设计点，整个窗体的框体、扇叶压条全部采用硬质绝缘PVC原料，没有嵌入任何金属加强衬，这点和普通家装塑钢窗有本质区别——普通塑钢窗为了提升抗风压性能会在框体内穿型钢衬，但在有绝缘要求的场景里，金属衬哪怕被PVC完全包裹，一旦安装过程中出现框体破损，金属部分外露就会形成导电通路，完全失去绝缘防护的意义。所以在结构强度补偿上，没有采用金属加强的方案，而是通过框体内部的多腔室结构设计来提升刚性，框体截面做了三个独立的封闭腔室，腔室之间的加强筋厚度根据受力仿真结果做了差异化设置，靠近安装面的腔室筋厚做到2.8mm，承受玻璃荷载的压条腔室筋厚做到3.2mm，既保证了整体抗形变能力满足常规围护场景的风压要求，又全程没有引入导电材质，完全满足低压环境下的绝缘防护要求。

实际安装过程中，这类窗体的施工容错率也是设计时重点考虑的部分，很多现场施工人员不会携带专业的窗体安装调平工具，所以在窗框的外沿做了一圈1.5mm高的定位挡边，安装时只需要把挡边贴住墙体的外表面，就能自动完成窗体的进出位定位，不需要反复测量进出尺寸。窗体的密封结构采用了两道共挤的软质PVC胶条，一道在框扇结合面，一道在玻璃与压条的结合面，胶条和硬质框体是共挤成型的，不会出现后期胶条脱落、移位的问题，相比后期穿入的胶条，共挤胶条的密封连续性更好，能有效隔绝室外的粉尘、雨水渗入，同时也能减少热量传递，满足基础的保温隔热要求。

从外形尺寸的边界来看，这款窗体的单扇设计尺寸控制在常规人工可独立安装的范围内，整体重量不超过8公斤，不需要借助吊装设备，一个施工人员就能完成搬运、定位、固定的全流程，适合模块化建筑的批量快速装配场景。窗体的开合结构采用了简单的摩擦式铰链，没有使用金属合页，铰链部分也是用改性PVC材质制作，转动阻尼经过调校，扇叶可以停留在任意开启角度，不会出现风吹自动关合或者开启后晃荡的问题，同时全塑铰链也不会出现金属合页生锈、需要定期润滑维护的问题，在潮湿、有轻度腐蚀的环境里也能长期稳定工作。

很多人在做这类窗体设计的时候容易陷入一个误区，就是盲目照搬金属窗或者家装塑钢窗的结构，忽略了绝缘场景的特殊要求，比如在框体上设计金属排水孔盖、金属锁点，这些小的金属零件看似不起眼，实际上会破坏整个窗体的绝缘连续性，所以在这款窗体的设计里，所有外露和内置的功能零件全部采用绝缘材质，排水孔做了错位的迷宫式设计，不需要加装金属防虫网就能阻挡蚊虫进入，锁闭结构采用PVC材质的卡扣式锁点，转动把手也是全塑结构，从根本上杜绝了导电隐患。另外在玻璃的适配性上，压条结构做了通用化设计，可以适配4mm到8mm厚度的普通玻璃、钢化玻璃或者亚克力透明板，用户可以根据实际的防护等级需求选择不同的透明面板，不需要更换整套压条，只需要调整压条内侧的密封胶垫厚度就能完成固定，大幅提升了产品的场景适配能力。

在实际的项目应用里，这类绝缘PVC窗除了用在配电间、弱电设备间，还经常被用在实验室的操作间隔断、冷链仓储的观察窗、临时施工围挡的观察口这些场景，这些场景要么有绝缘要求，要么有耐潮耐腐蚀要求，要么需要快速拆装周转，金属窗体容易锈蚀、重量大，木质窗体容易受潮变形，普通塑料窗体强度不足容易老化，这款采用多腔室结构的硬质PVC窗刚好平衡了绝缘性能、结构强度、耐候性和安装便捷性的需求。设计过程中也特意规避了很多冗余的装饰性结构，整个窗体的外表面没有多余的凸起和凹槽，不容易积灰，日常清洁只需要用湿抹布擦拭即可，适合对卫生维护有要求的洁净车间、实验室场景。另外考虑到低温环境下PVC材料容易变脆的问题，原料配方里添加了耐低温改性成分，在零下20摄氏度的环境里依然能保持足够的抗冲击强度，不会出现低温开裂的问题，能满足大部分北方地区的户外使用要求。
