门用插销式定位锁止五金构件

　　日常做柜体、小型设备检修门、室内轻质隔断门的结构设计时，这类插销构件是很常用的锁止定位部件，很多刚入行的结构设计师容易忽略这类小五金的安装边界，最后到装配阶段才发现干涉或者锁止失效的问题。先从实际应用场景说，这类插销不是用在重型防盗入户门的，大多适配10-25mm厚度的木质柜门、铝型材框架检修门、小型设备的侧开防护门，还有部分展柜的平移门定位，核心作用是在门体闭合后提供横向的锁止力，避免门体受振动、轻微外力意外开启，同时也能在门体开启到固定角度时提供临时定位，防止门被风吹动或者碰撞移位。

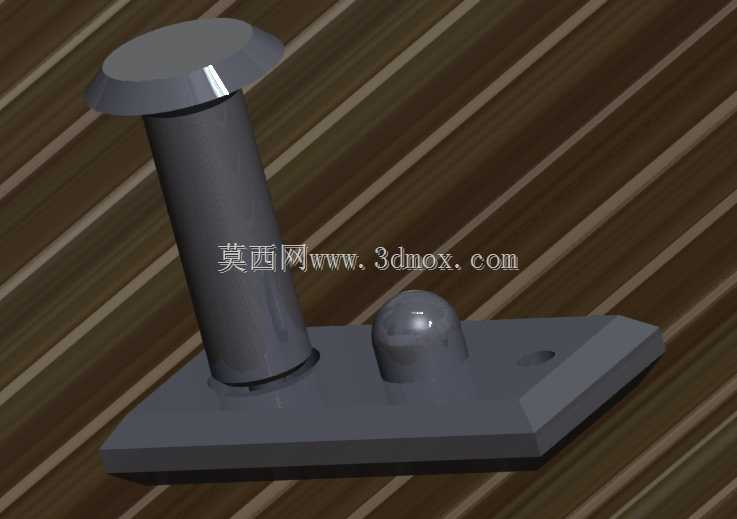

　　从功能特性上拆解，这个构件分为两个核心部分，带蘑菇头定位柱的底座是固定在门框或者安装基准面上的，带沉头导向柱的插销座是固定在活动门体上的。沉头设计的插销柱是为了避免外露的锐边刮蹭操作人员，柱身和底座的导向孔采用间隙配合，单边间隙控制在0.1-0.2mm之间，既保证插拔顺畅不会卡滞，又不会因为间隙过大导致门体晃动。底座上的小圆凸台是定位缓冲点，当门体闭合到位时，门体内侧会先接触这个凸台，避免金属面直接硬碰撞产生异响，同时也能控制门体和门框之间的预留间隙，一般预留3-5mm的缝隙，方便后期粘贴密封胶条。底座上的两个安装孔是沉头孔设计，适配M4或者M5的沉头螺丝，安装后螺丝头不会突出底座表面，避免和插销柱运动产生干涉。

　　设计这类构件的时候，首先要考虑的是安装基准的对齐问题，很多新手建模的时候容易把两个安装座的配合中心距做偏，实际装配时插销柱插不进定位孔。首先要确定活动门的开合轨迹，如果是平开门的话，插销的运动方向要和门的开合平面垂直，插销柱的行程要比门体和定位座的重合距离大3mm以上，避免门体加工有厚度误差时插销无法完全到位。如果是用在平移门上的话，插销柱的端部要做15度的倒角导向，方便门体滑动过程中插销能顺利滑入定位孔，不需要完全精准对齐就能完成锁止。

　　外形尺寸方面，这类小型门用插销的底座长度一般在60-80mm之间，宽度在25-30mm，整体高度（从安装面到插销柱顶端）控制在40-50mm，不会过于突出影响门体的整体外观。安装边界上要注意，固定在门体上的插销座，距离门体侧边的距离要预留至少10mm的安装空间，避免螺丝安装时距离板材边缘太近导致板材开裂，尤其是木质柜门或者密度板材质的门，边距不足很容易在拧螺丝的时候出现崩边。如果是安装在铝型材框架上的话，底座的安装孔位要和铝型材的中心槽对齐，不需要额外打孔，直接用T型螺栓就能固定，适配2020、3030系列的通用工业铝型材。

　　实际选型的时候还要考虑使用频率，如果是每天开合次数超过20次的频繁使用场景，插销柱和导向孔的配合面要做耐磨处理，比如表面镀硬铬，减少长期插拔的磨损量，如果是偶尔开启的检修门，用普通的冷轧钢喷塑材质就足够满足使用需求，成本也更低。另外要注意，这类插销不承受大的侧向载荷，不能替代门铰链或者门锁的承重功能，只是辅助锁止定位，如果是有防盗要求的场合，还要搭配专用的门锁使用，这个构件只提供辅助的定位作用，防止门体意外弹开。建模的时候要把两个部件的配合公差考虑进去，不要做成零对零的配合，不然3D打印或者机加工出来的零件会因为尺寸公差出现装配卡滞的问题，导向孔的入口处也要做倒角，方便插销柱导入，减少装配时的对位难度。
