珩磨机用双端万向节传动轴结构设计

在深孔精密加工场景中，珩磨工序对传动系统的同轴度补偿能力有着极高要求，这款万向节轴正是为适配卧式珩磨机的主轴-珩磨头传动链路开发的专用传动部件。实际珩磨作业时，珩磨头伸入工件深孔内做往复旋转进给，受工件装夹偏差、主轴跳动、深孔直线度误差等多重因素影响，主轴输出端与珩磨头输入端很难保持绝对同轴，若采用刚性轴连接，会直接导致珩磨油石受力不均，加工出的孔出现锥度、圆度超差，甚至掰断珩磨杆，这款万向节轴的核心作用就是在两端存在轴线偏角的工况下，持续稳定传递旋转扭矩，同时补偿径向与角向的安装偏差，保证珩磨头的转动平稳性。

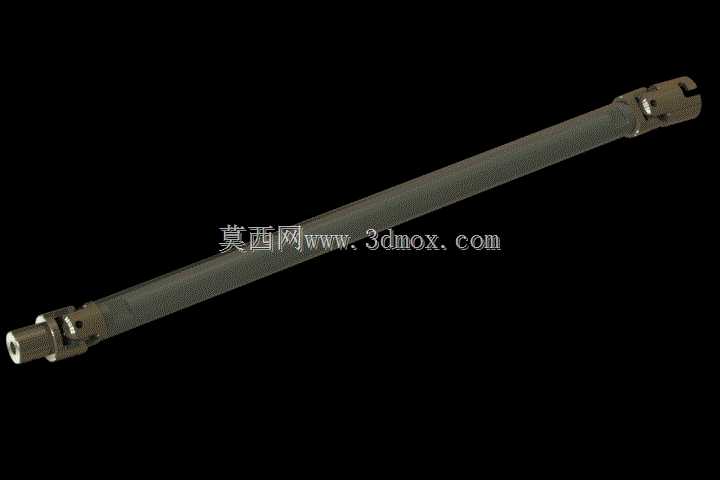

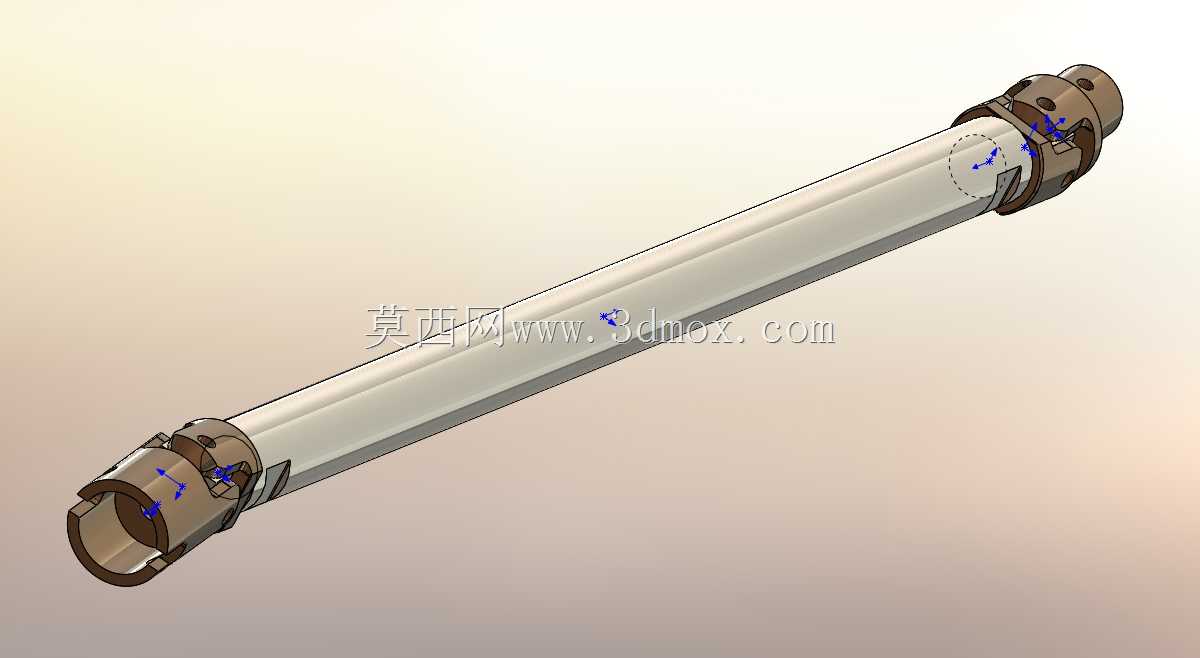

从结构设计逻辑来看，这款传动轴采用两端对称的十字轴式万向节布局，中间为空心薄壁长轴主体，区别于单万向节存在的传动转速波动问题，双端万向节的布置可以通过两端偏角的对等匹配，实现输入与输出端的等速传动，避免珩磨过程中因转速周期性波动造成的加工表面振纹，这一点对高精度内孔珩磨尤为关键。两端的万向节接头采用剖分式抱紧结构，配合锁紧销实现与主轴、珩磨头的快装连接，安装时无需复杂的对中调整，只需将接头套入对应轴颈后锁紧紧固件，即可完成装配，能大幅减少产线换型、维护的停机时间。接头内部的十字轴配合面预留了润滑脂存储腔，可在长期运转中持续为铰接面提供润滑，降低铰接副的磨损速率，适配珩磨机长时间连续作业的工况需求。

从安装边界与尺寸适配角度，这款万向节轴的总长适配常规加工深度在300-800mm区间的卧式珩磨机，两端接头的内孔直径匹配行业通用的珩磨机主轴输出轴径与标准珩磨杆连接轴径，无需对现有设备的主轴、珩磨头连接结构做额外改造即可直接替换安装。中间的空心轴体采用轻量化设计，在保证传动扭转刚度的前提下，尽可能降低自身重量带来的主轴附加载荷，避免长轴高速旋转时出现挠曲变形，空心结构也能减少转动惯量，让主轴启停、换向时的动态响应更迅速，适配珩磨过程中频繁正反转、往复进给的运动特性。

实际应用中，这款万向节轴不仅可用于常规内孔珩磨设备，在深孔绗磨、油缸内孔精加工、气缸套精密珩磨等场景中都能适配，它能隔绝主轴端的轻微跳动传递到珩磨头端，让珩磨油石始终以均匀的压力贴合工件内孔表面，有效提升加工孔的尺寸一致性与表面光洁度。设计过程中对所有铰接部位的配合间隙做了严格控制，间隙过大会导致传动回程差，造成珩磨表面出现走刀纹路，间隙过小则会导致偏角补偿卡滞，无法发挥万向节的调心作用，最终的配合公差经过反复校核，既能保证角向摆动的顺畅度，又能将传动回程误差控制在精密加工允许的范围内。两端万向节的铰接销采用防脱结构设计，避免设备高速运转过程中销件脱出造成设备故障，所有受力部位的截面尺寸都经过扭矩强度校核，可覆盖常规珩磨工序的最大输出扭矩需求，不会出现传动扭断的失效问题。
