堆叠式塑料紧固件分类收纳盒结构设计

车间装配工位、五金维修操作台、仓储零散紧固件分拣区的零散小零件存储，一直是现场5S管理的核心痛点——螺栓、螺母、平垫、弹垫这类规格繁杂、体积细小的紧固件如果随意堆放，不仅取件时翻找效率极低，混料后还会直接导致装配错件、返工率上升，散落在工位缝隙的小零件还可能卡入设备传动结构引发设备故障。这款斜口堆叠式塑料收纳结构，正是针对这类零散紧固件的存储需求做的定向结构优化，完全适配生产现场的高频取件、分类存储、空间集约的使用要求。

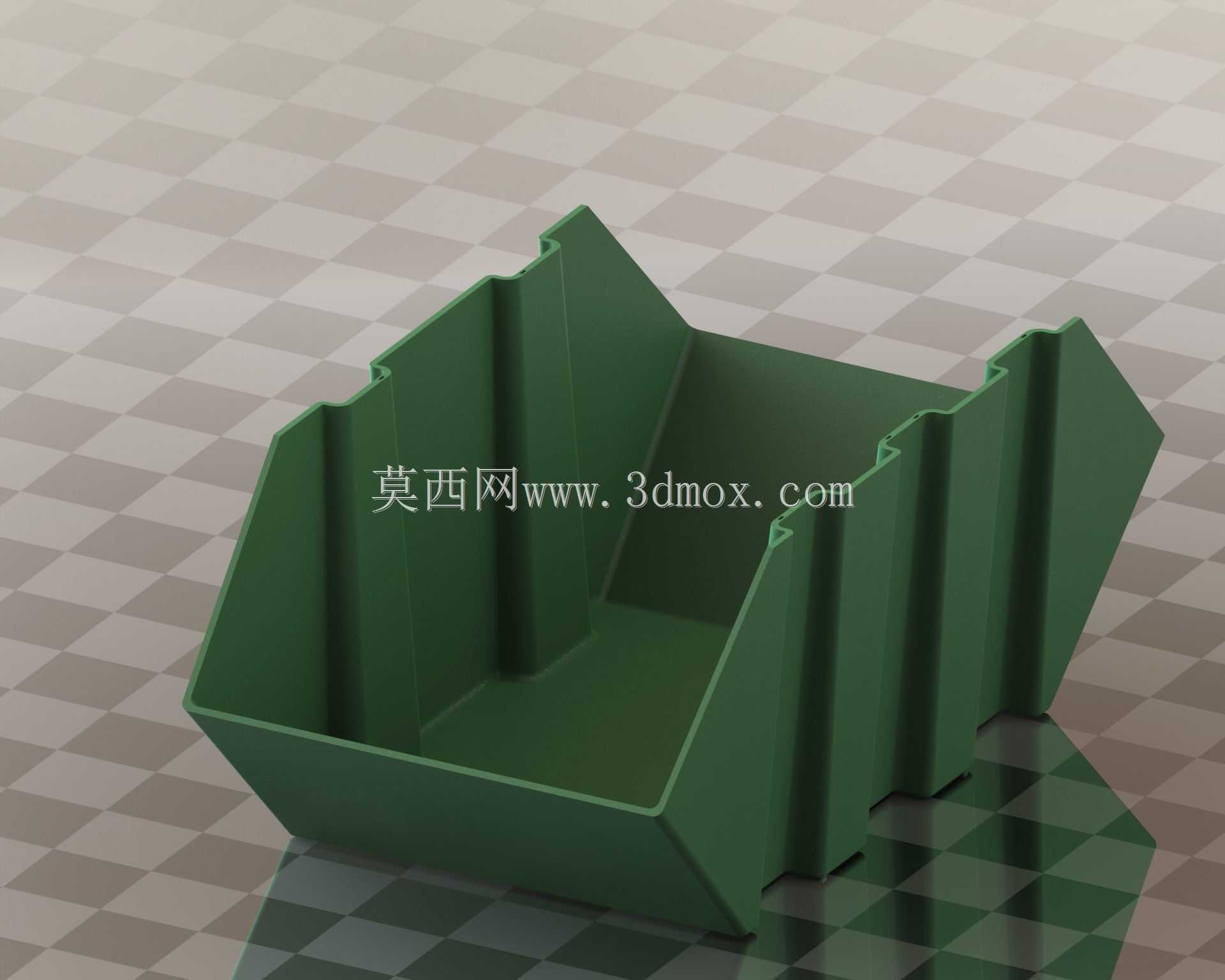

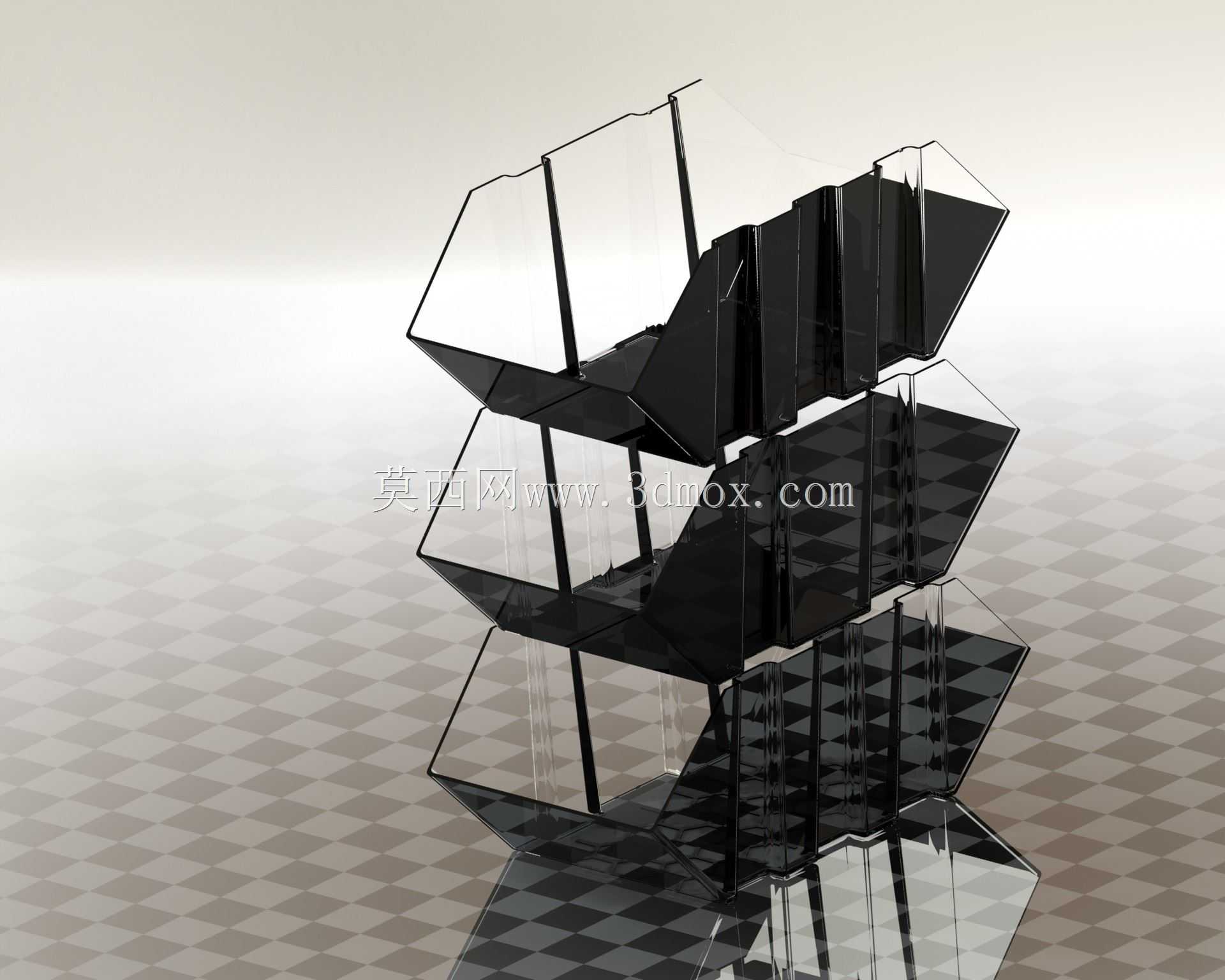

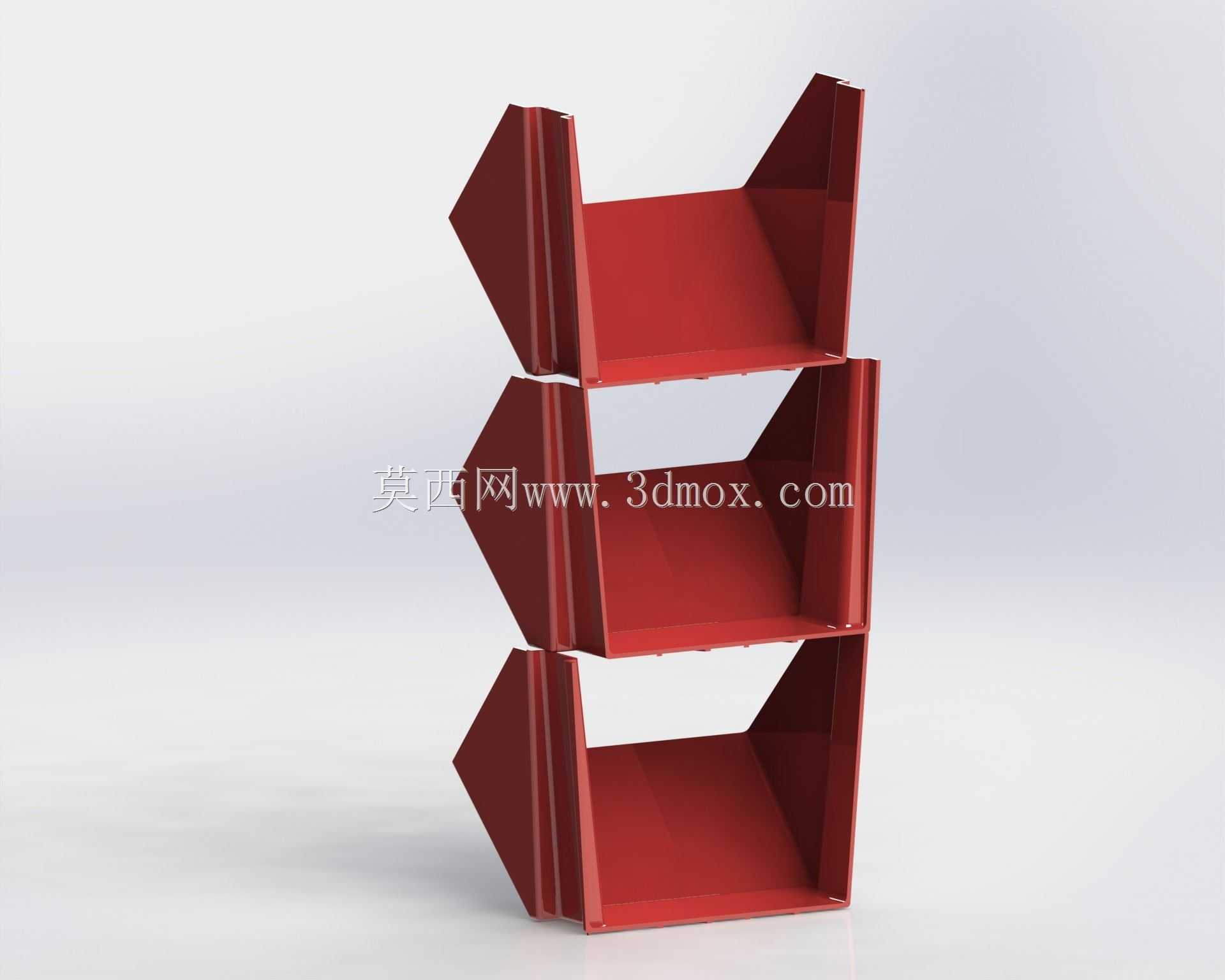

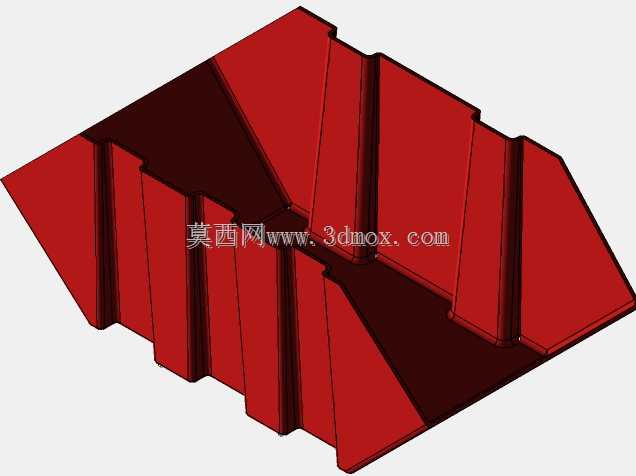

从实际使用场景出发，这类收纳盒首先要解决的是垂直空间利用问题，传统平口零件盒堆叠后无法直接取放下层盒内物料，必须搬开上层盒体，在工位空间有限的场景下使用极为不便。这款结构采用前低后高的斜口开口设计，开口面倾斜角度设置在38度左右，既保证盒内堆叠的零件不会因为倾斜角度过大从开口处滑落，又能让操作人员在不移动上层盒体的情况下，直接伸手探入下层盒体取放物料，三层堆叠的状态下，每层的取件操作都不会互相干扰。盒体后侧的竖直立面做了等距分布的竖向加强筋，单条加强筋厚度1.2mm，筋条间距12mm，既可以提升盒体长边方向的抗形变能力，避免装满金属零件后盒体侧壁向外鼓胀导致堆叠错位，同时加强筋形成的竖向卡槽结构，可以直接卡入工位旁的百叶挂板，实现挂墙式存储，适配不同工位的存储布局需求。

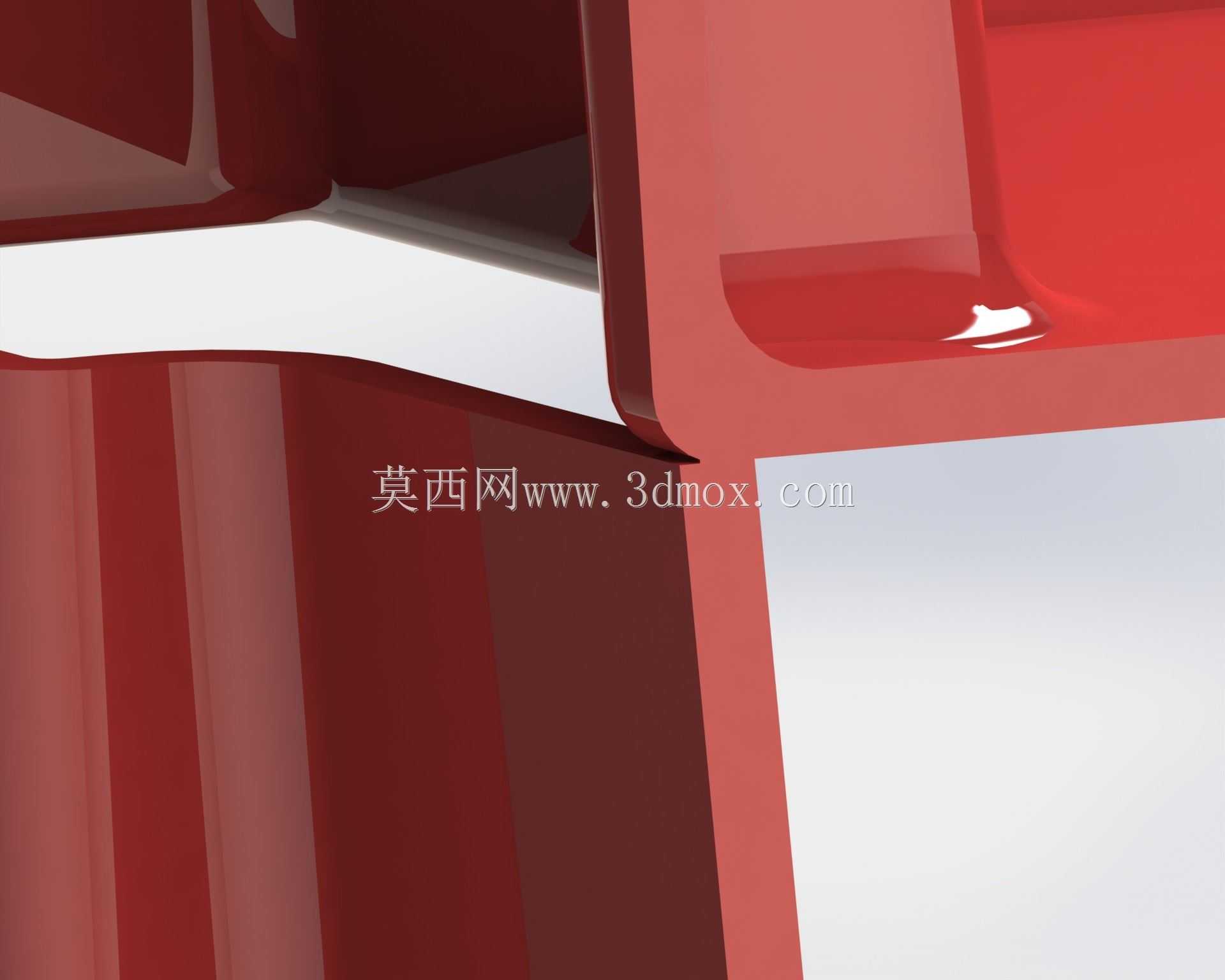

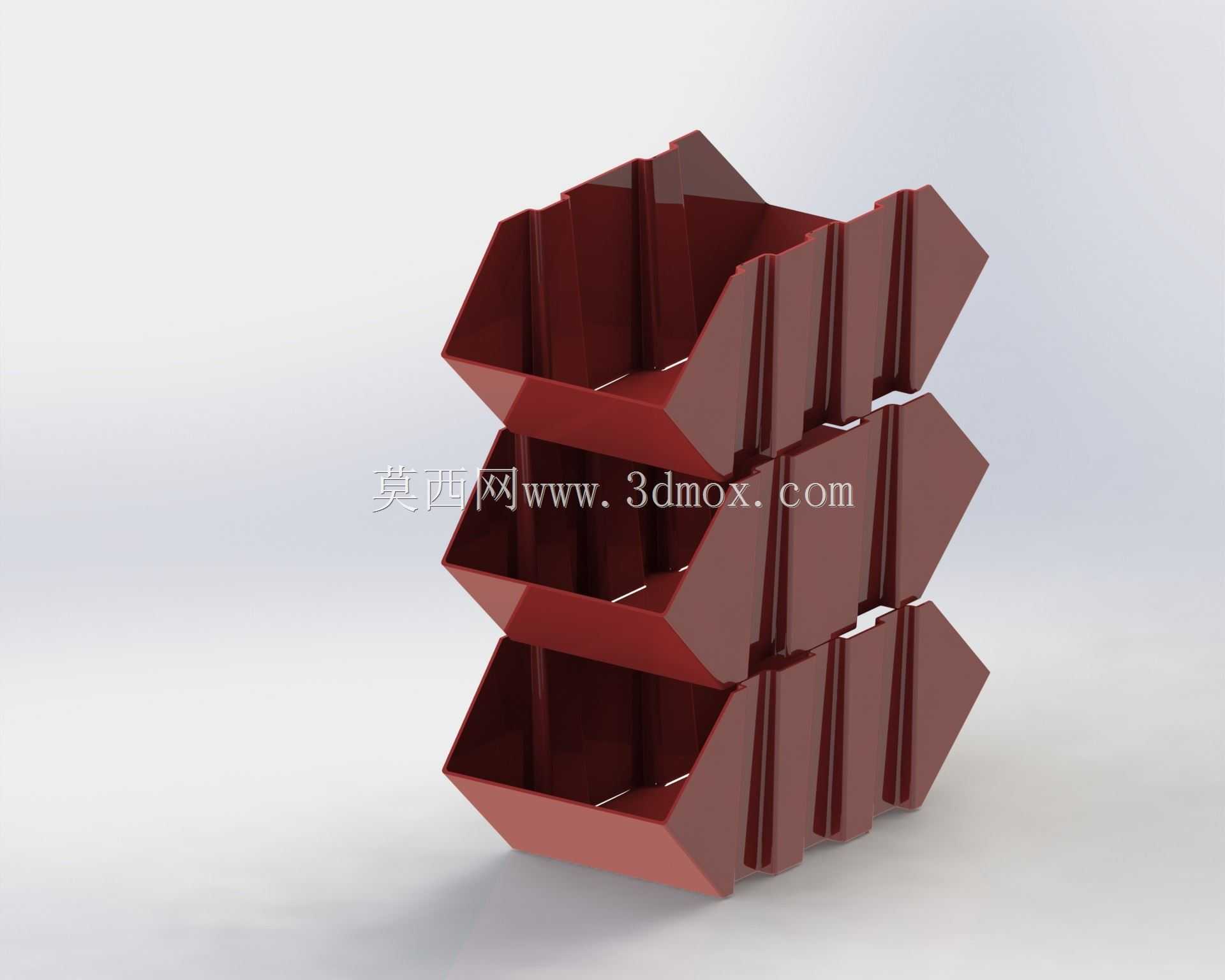

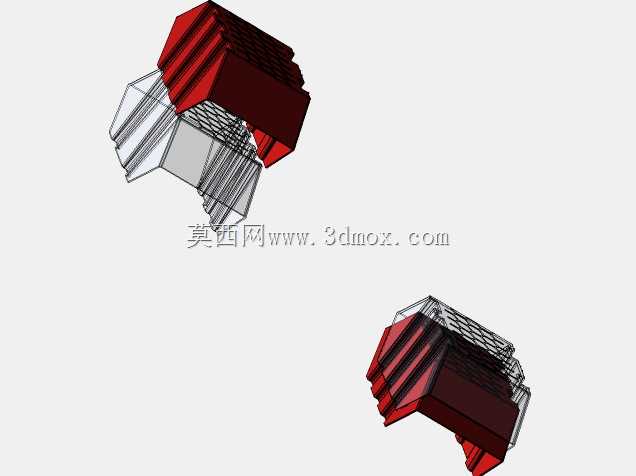

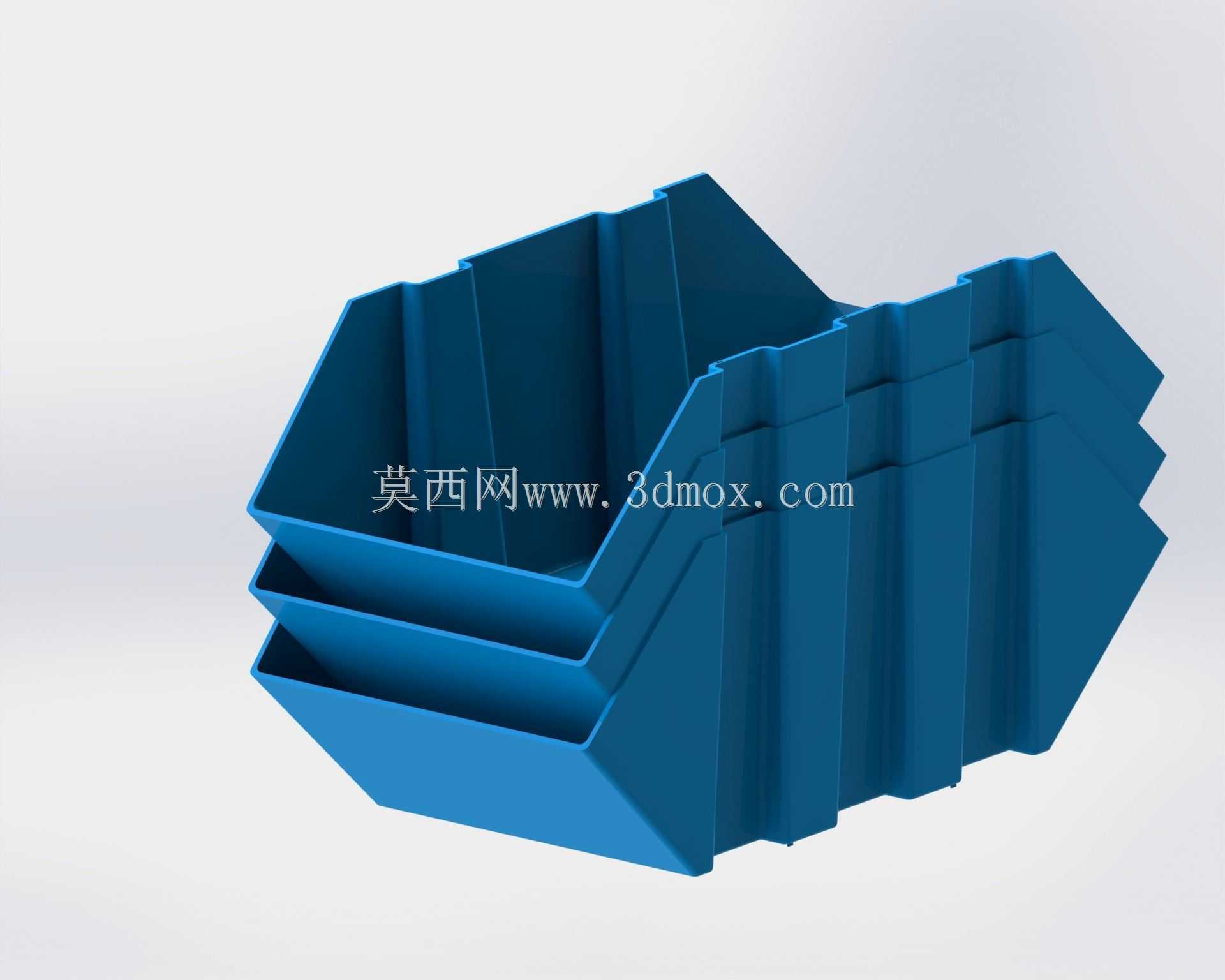

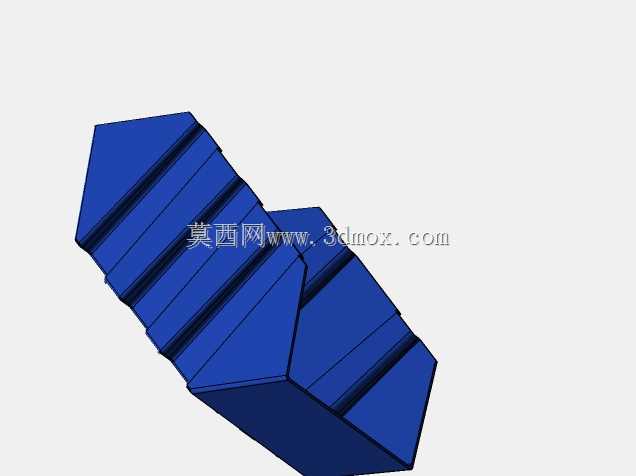

盒体之间的堆叠定位结构做了嵌套式设计，上层盒体的底部轮廓与下层盒体的顶部内沿做了2mm的错位配合，堆叠时上层盒体可以直接嵌入下层盒体的顶部开口边缘，配合深度5mm，即使在货架上受到水平方向的碰撞，上层盒体也不会出现滑落、偏移的问题，单组堆叠的最大层数可以达到8层，垂直方向的空间利用率比平口零件盒提升60%以上。盒体内部为无隔断通腔设计，单盒内部有效存储容积约2.1L，可以容纳M3到M12规格的常用螺栓、螺丝、螺母等紧固件，单盒满载承重可以达到3kg，完全满足单种规格紧固件的批量存储需求；如果需要存储更小规格的零件，也可以在盒内加装可插拔的塑料分隔片，分隔片沿盒体内壁的预留插槽插入，将单盒内腔分隔为2到3个独立存储腔，实现同盒多规格零件的分类存储，避免不同规格的小零件混放。

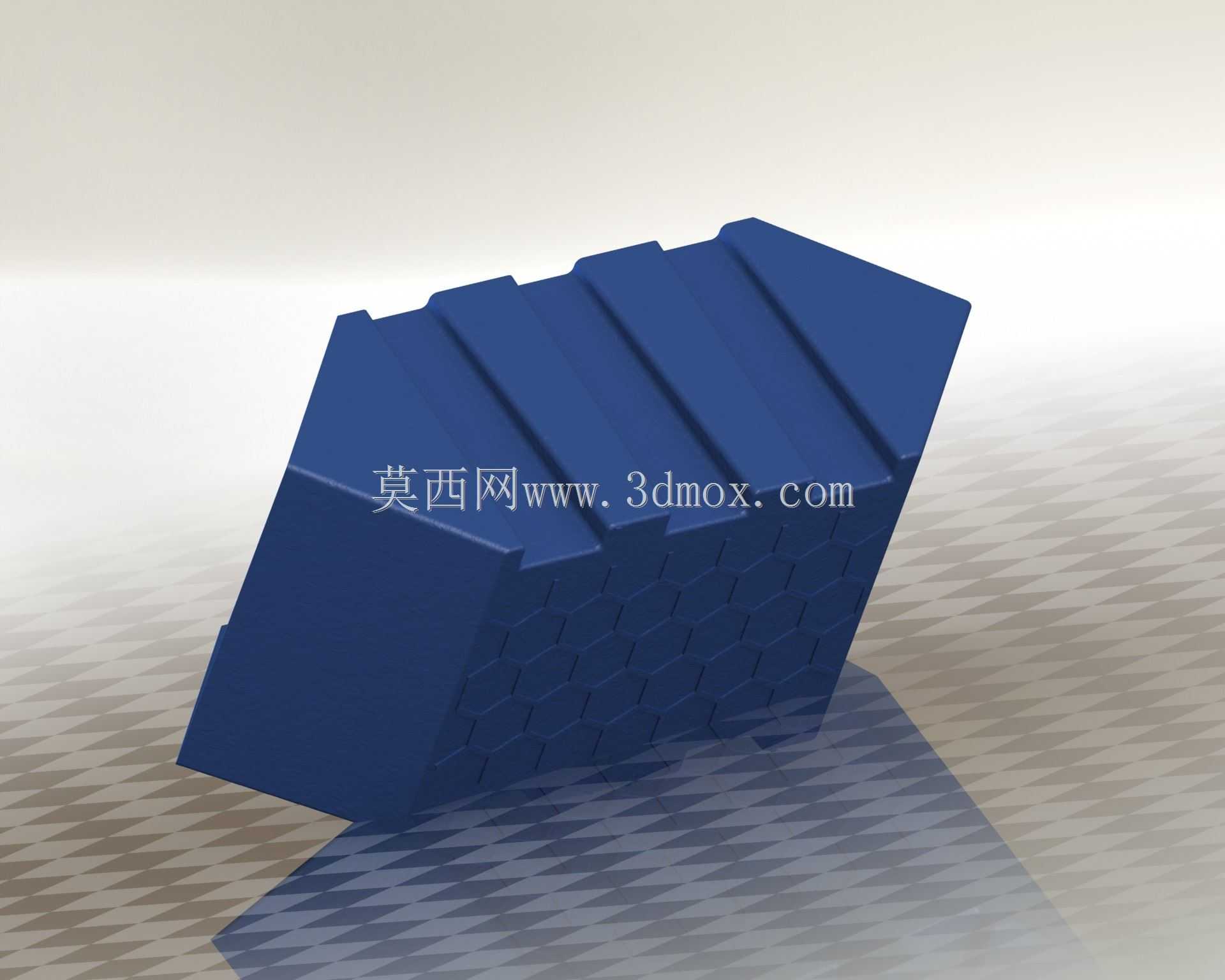

从结构强度设计来看，盒体整体采用等壁厚设计，主体壁厚均匀控制在2mm，避免注塑成型时出现缩痕、翘曲等成型缺陷，盒体的所有转角位置都做了R3的圆角过渡，既可以降低注塑时的应力集中问题，提升盒体的抗冲击性能，即使从1.2米的工位高度意外跌落，装满金属零件的状态下也不会出现开裂、破损，同时圆角设计也避免了尖锐棱角划伤操作人员的手部，符合车间作业的安全要求。盒体底部做了网格状的防滑筋结构，当盒体单独放置在工作台面时，底部的防滑筋可以增大与台面的摩擦力，避免取件时盒体被拖动移位；斜口的下边缘做了1.5mm的外翻卷边设计，一方面提升开口位置的结构强度，长期取件摩擦也不会出现边缘开裂，另一方面卷边形成的光滑接触面，不会在操作人员伸手取件时刮擦皮肤，提升长期使用的舒适度。

在安装边界适配方面，单盒的外部宽度设置为140mm，深度220mm，前侧高度75mm，后侧高度120mm，这个尺寸既可以适配标准的工位物料架层板间距，也可以与市面上常见的百叶挂板、工具墙挂孔间距匹配，不管是放置在层板货架上、工作台面上，还是挂装在工具墙、工位旁的挂板上都能适配，不需要额外改造现有存储设施。盒体前侧预留了80mm宽的标签粘贴区域，平面度公差控制在0.2mm以内，可以粘贴纸质标签或者磁性标签，明确标注盒内存储的零件规格、型号，取件时可以快速识别，进一步提升分拣、取件的效率。针对车间可能存在的油污、切削液溅射场景，盒体采用耐油的聚丙烯材质成型，表面光滑致密，沾染油污后可以直接用抹布擦拭清洁，不会出现渗油、染色的问题，长期在生产车间环境下使用也不会出现材质脆化的问题，使用寿命比普通的民用收纳盒长3倍以上。

实际落地使用时，这类收纳盒可以根据工位的物料需求灵活组合，比如装配工位可以根据常用的螺栓规格，搭配6到8个不同的收纳单元，按规格顺序堆叠或者挂装，操作人员取件时不需要转身移动，伸手就可以拿到对应规格的紧固件，单工位的零件取件时间可以缩短70%以上，同时也避免了零散零件散落造成的物料浪费、设备安全隐患，完全满足离散制造车间、维修工位、五金仓储等场景的零散零件存储需求。
