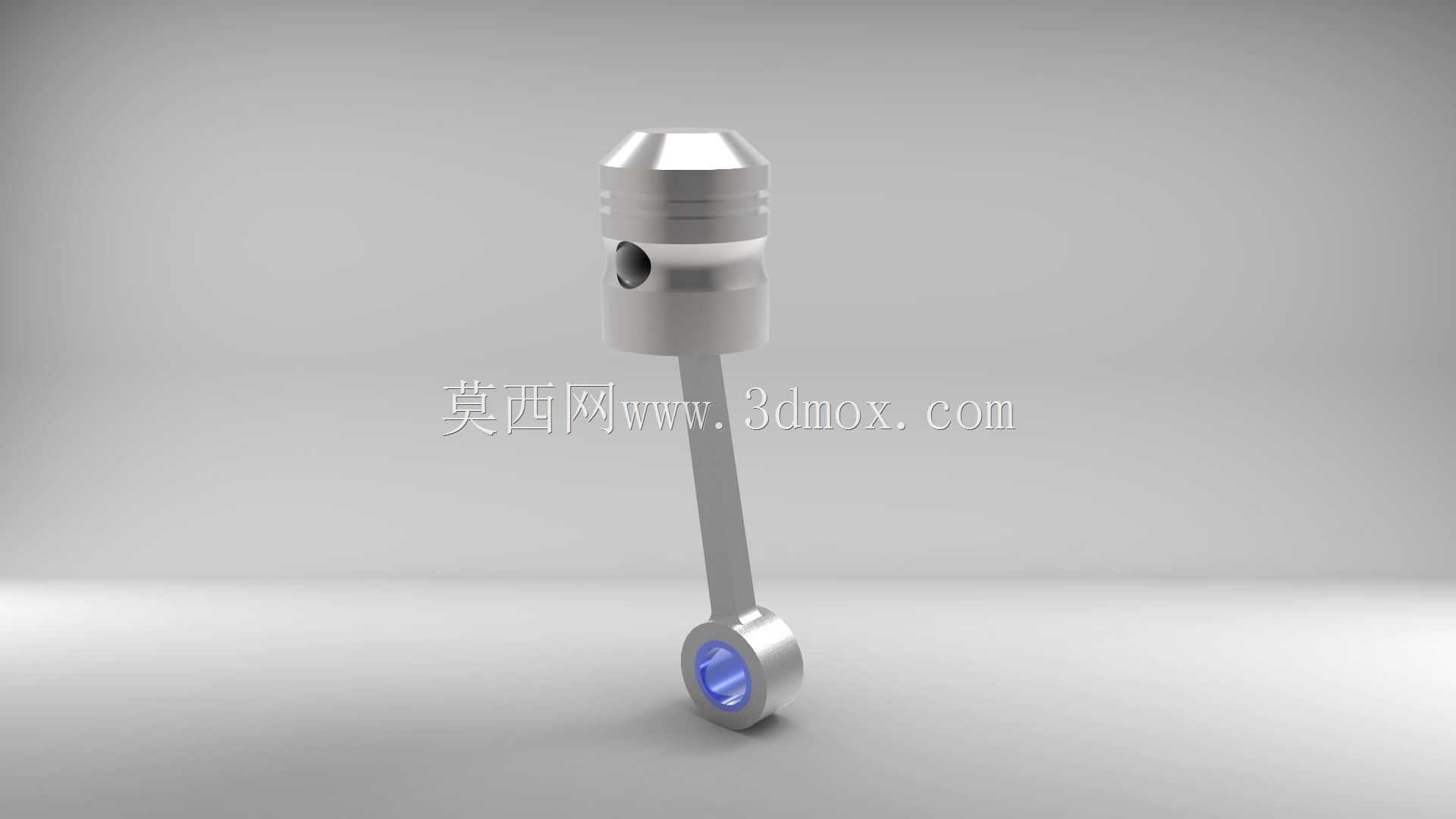

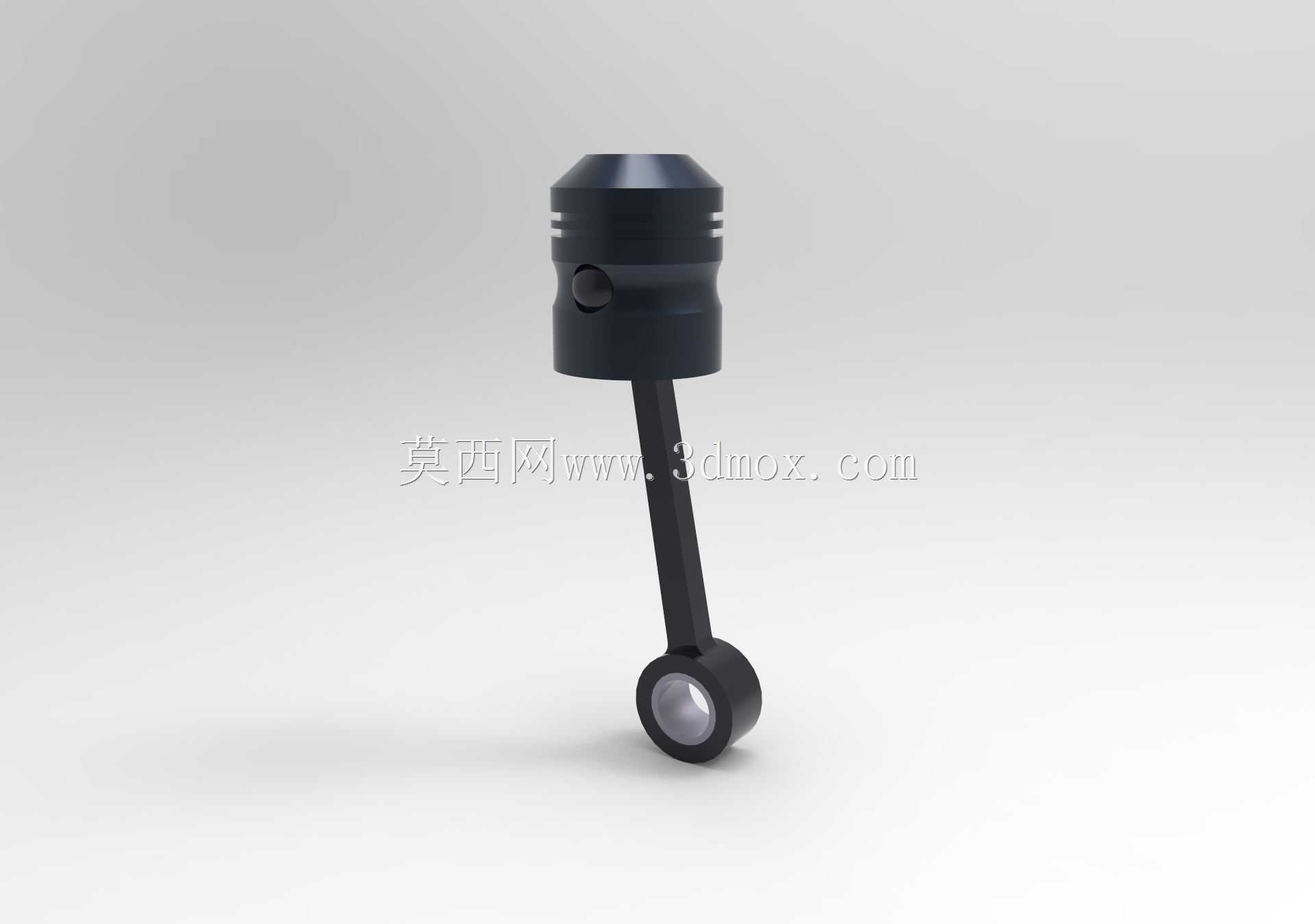

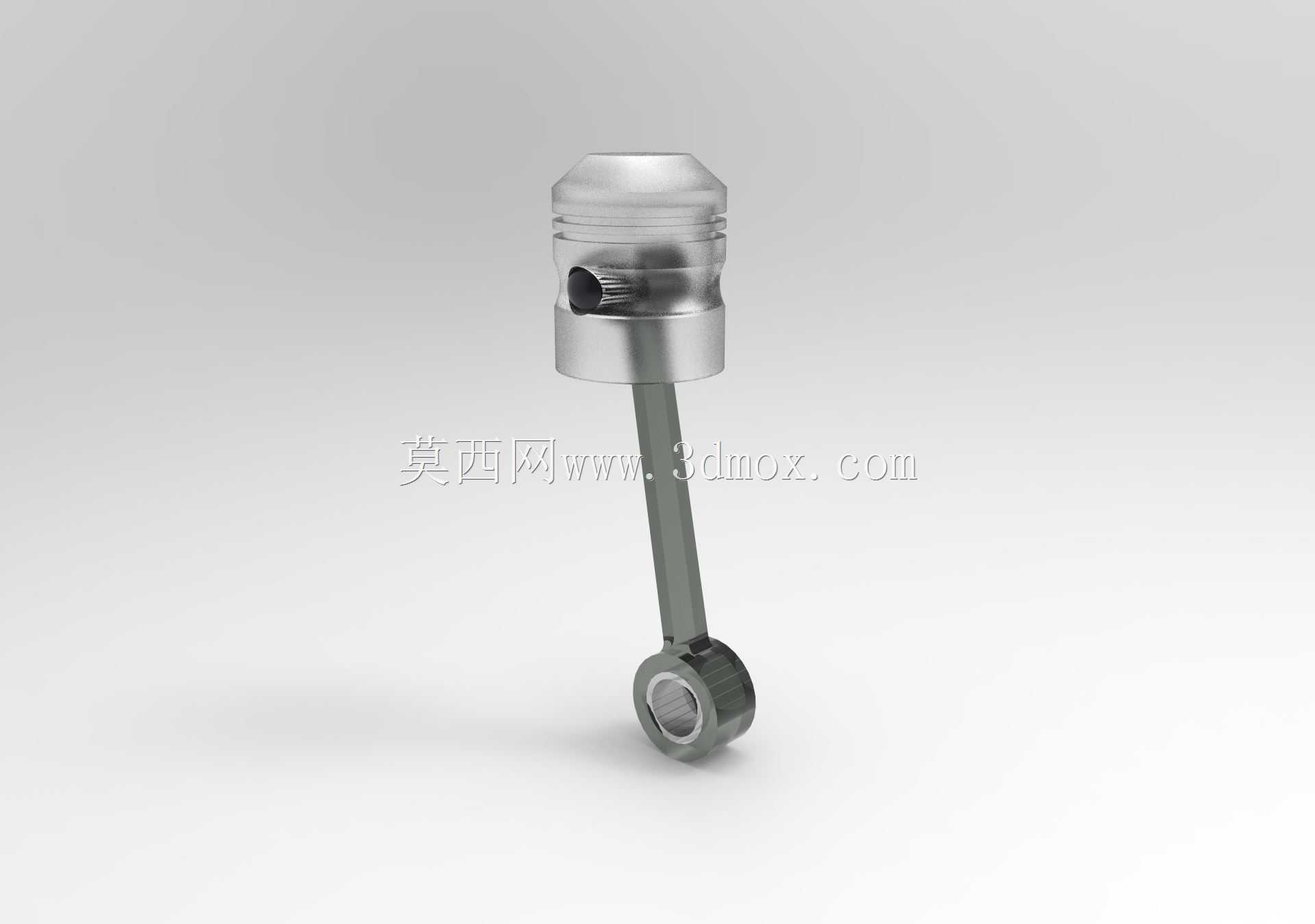

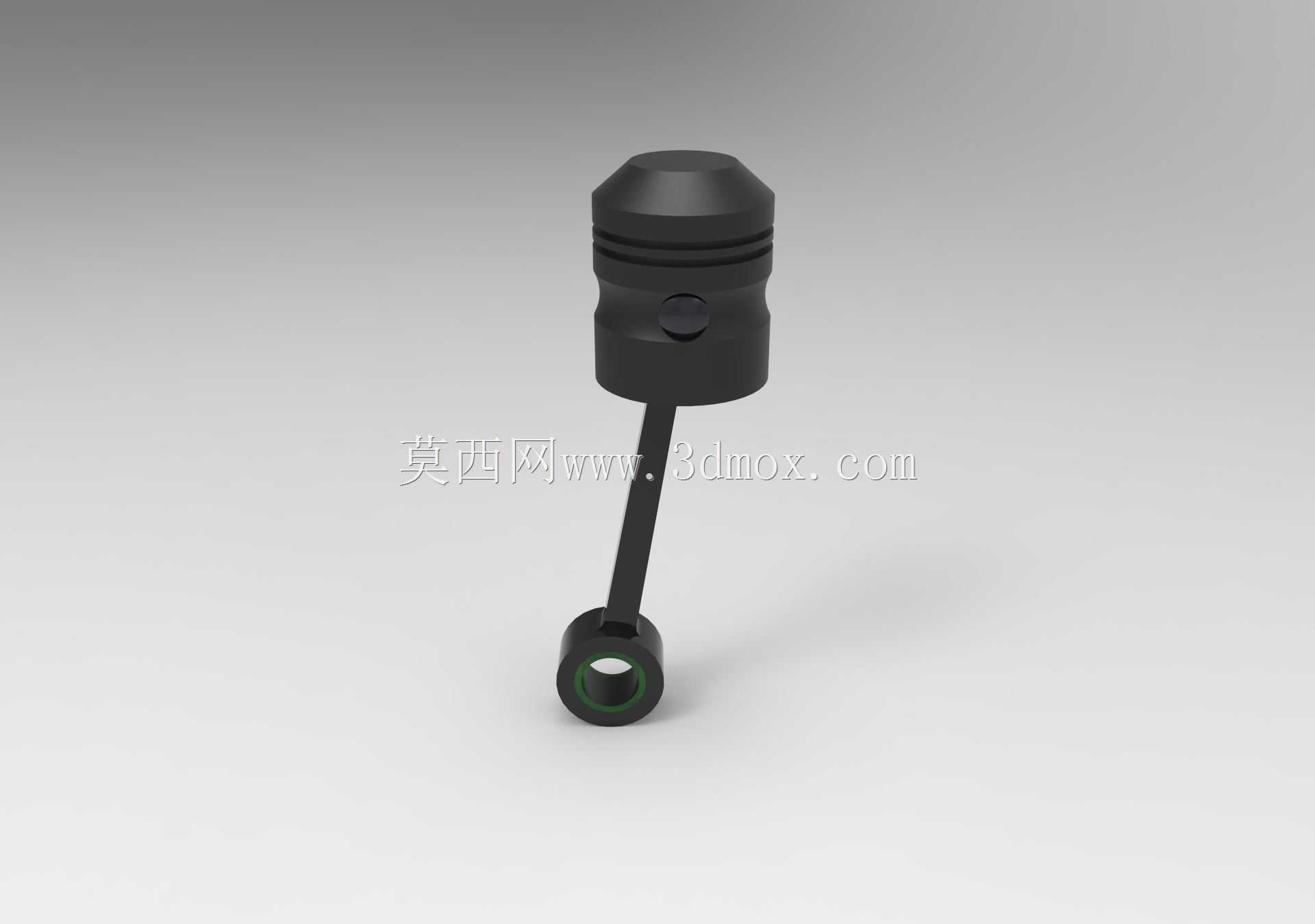

内燃机活塞连杆组件结构设计方案

项目分类:3D模型 发布时间:2021-10-21 ID:330933
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案
  • 内燃机活塞连杆组件结构设计方案

这套活塞连杆组件的结构设计,核心围绕内燃机往复做功的实际工况展开,日常接触这类结构的工程师都清楚,活塞组是内燃机里直接承接燃烧爆发力的核心部件,从单缸小型通用动力到多缸车用动力,这类组件的设计逻辑始终围绕密封、传力、往复运动可靠性三个核心目标推进。先从实际应用场景说,这类组件适配小排量单缸四冲程动力单元,常见于小型发电机组、园林动力机械、迷你摩托这类对动力单元体积要求紧凑的设备,安装边界需要匹配对应缸径的气缸套,活塞顶部的燃烧室凹坑深度、直径都要和气缸盖的燃烧室造型匹配,保证压缩比处于设计区间,避免出现爆震或者燃烧效率不足的问题。活塞本体的环槽设计是重点,三道环槽分别对应两道气环、一道油环,气环的作用是密封燃烧室内的高压燃气,避免燃气下窜到曲轴箱稀释机油,油环则是刮除气缸壁上多余的机油,防止机油窜入燃烧室参与燃烧造成积碳,环槽的宽度、深度公差需要严格控制,和活塞环的开口间隙、侧隙匹配,既要保证活塞环能随温度变化自由胀缩,又不能间隙过大造成密封失效。活塞销孔的位置设计在活塞裙部的质心高度上,避免活塞往复运动时出现偏摆,活塞销采用全浮式设计,工作状态下活塞销可以在销孔和连杆小头衬套里自由转动,保证磨损均匀,销孔两端的卡环槽用来安装限位卡环,防止活塞销轴向窜动刮伤气缸壁。连杆部分的设计要兼顾传力强度和轻量化,杆身采用工字形截面,这种截面的抗弯截面模量在同等重量下比圆形、矩形截面更高,能承受活塞传递来的爆发压力,同时平衡往复运动的惯性力,连杆小头的衬套孔需要压入铜基衬套,衬套上开有油孔,和连杆杆身的油道对齐,保证压力机油能到达衬套位置润滑活塞销,避免干磨造成抱销故障。连杆大头采用剖分式设计,和曲轴的连杆轴颈配合,轴瓦安装在大头孔内,轴瓦的钢背上有定位凸台,卡在连杆和连杆盖的定位槽里,防止轴瓦工作时转动堵塞油道,连杆螺栓的预紧力需要严格按照扭矩要求拧紧,避免工作中螺栓松动造成连杆断裂打坏机体的严重故障。设计过程中需要重点考虑运动干涉问题,活塞到达上止点时,活塞顶部和气缸盖之间要保留合理的压缩余隙,余隙过小会造成活塞碰气门或者碰缸盖,余隙过大会降低压缩比影响动力输出;活塞在下止点位置时,连杆大头的运动轨迹不能和曲轴箱的内壁、平衡轴发生干涉,需要预留足够的安全间隙。活塞裙部的型线设计采用中凸变椭圆造型,因为活塞工作时温度分布不均,顶部温度高膨胀量大,裙部温度低膨胀量小,同时活塞在侧压力作用下会产生变形,中凸椭圆的裙部能保证热态下裙部和气缸壁的接触均匀,避免出现拉缸故障。整个组件的重量分配也有严格要求,同一台动力单元里的活塞连杆组重量差要控制在很小的范围内,避免曲轴旋转时出现过大的不平衡量,造成发动机振动超标,影响轴承寿命和整机NVH表现。从安装流程来说,装配时需要先将活塞环安装到对应的环槽内,各道活塞环的开口要相互错开120度,避免开口对齐造成漏气;活塞销安装前需要将活塞适当加热,让销孔膨胀后再推入活塞销,避免冷装造成销孔变形拉伤;连杆盖和连杆杆身有配对标记,装配时不能混装,否则会破坏大头孔的圆度,造成轴瓦早期磨损。实际工况里,这套组件要承受最高上千摄氏度的燃气温度、瞬间数吨的爆发压力,以及每分钟数千次的往复运动,所以各部件的材料选择也匹配工况:活塞采用共晶铝硅合金,重量轻导热性好,连杆采用调质合金钢,强度高抗疲劳性能好,活塞环采用合金铸铁,表面做镀铬处理提升耐磨性。很多刚接触内燃机设计的工程师容易忽略活塞的热变形补偿,直接把活塞设计成正圆柱形,结果热机后活塞膨胀卡死在气缸里,或者裙部间隙过大造成敲缸,这套结构里的活塞裙部直径比头部略大,同时椭圆的长轴垂直于活塞销方向,就是为了补偿活塞工作时的热变形和受力变形,保证全工况下活塞和气缸壁的配合间隙处于合理区间。另外连杆的大小头中心距是关键安装尺寸,这个尺寸直接影响发动机的压缩比和活塞的行程余隙,加工时需要严格控制公差,中心距偏差过大会造成所有气缸的压缩比不一致,动力输出不平稳。
