TRex700直升机发动机反向工程结构

做航模动力系统反向工程快十年，经手的两冲程小排量发动机结构不下百款，这次拆解重构的TRex700级航模用硝基动力单元，是亚拓系列大级别直升机里适配性最成熟的动力构型。先从实际应用场景说，700级油动直升机是航模竞技、航拍重载挂载场景里的主力动力平台，和电动方案比，硝基燃料的能量密度优势明显，单箱燃料续航能做到12到15分钟，大机动动作下的动力输出没有锂电掉压的迟滞问题，适合做3D特技飞行、长航时巡检挂载这类对动力持续性要求高的作业。

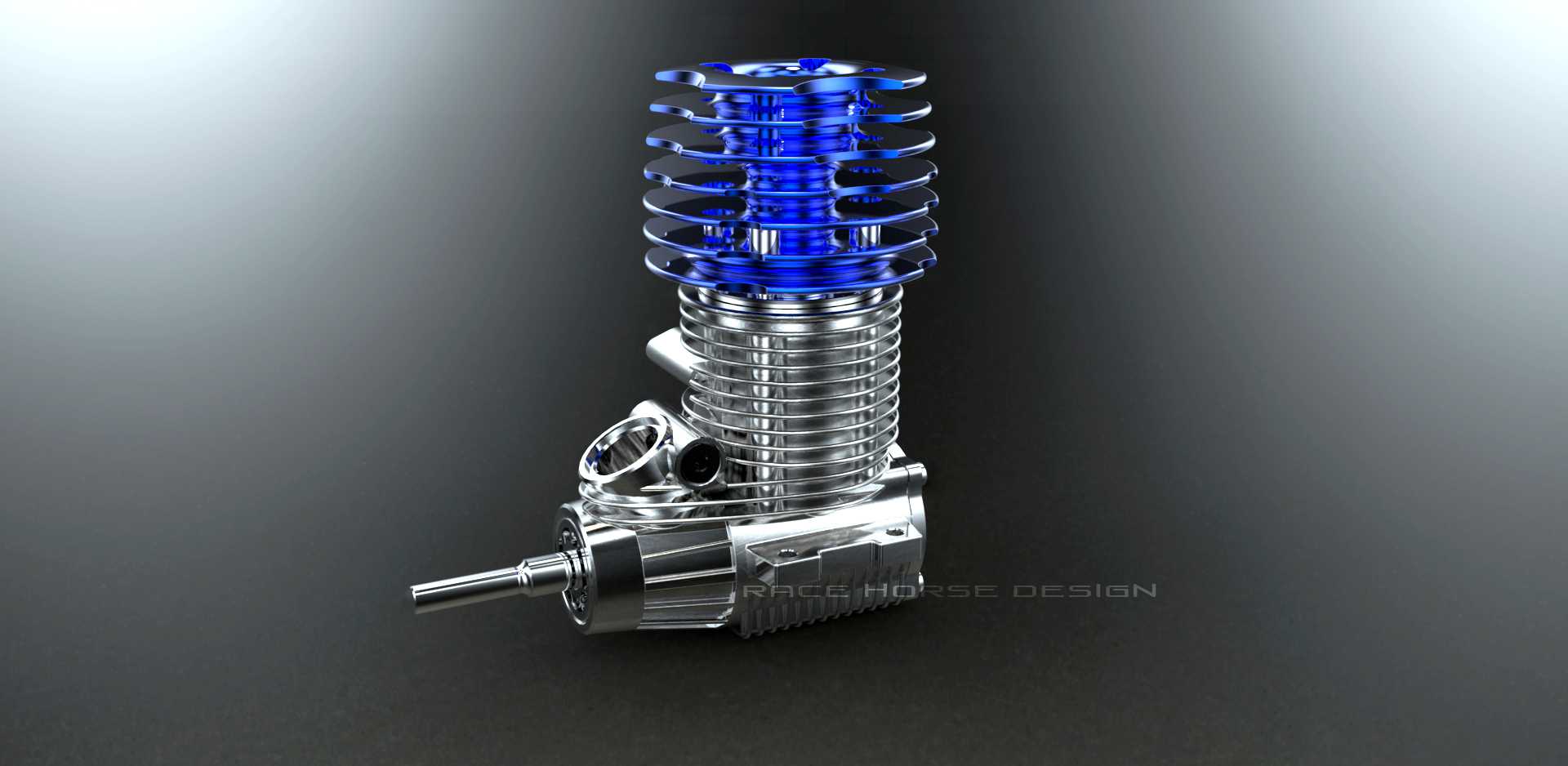

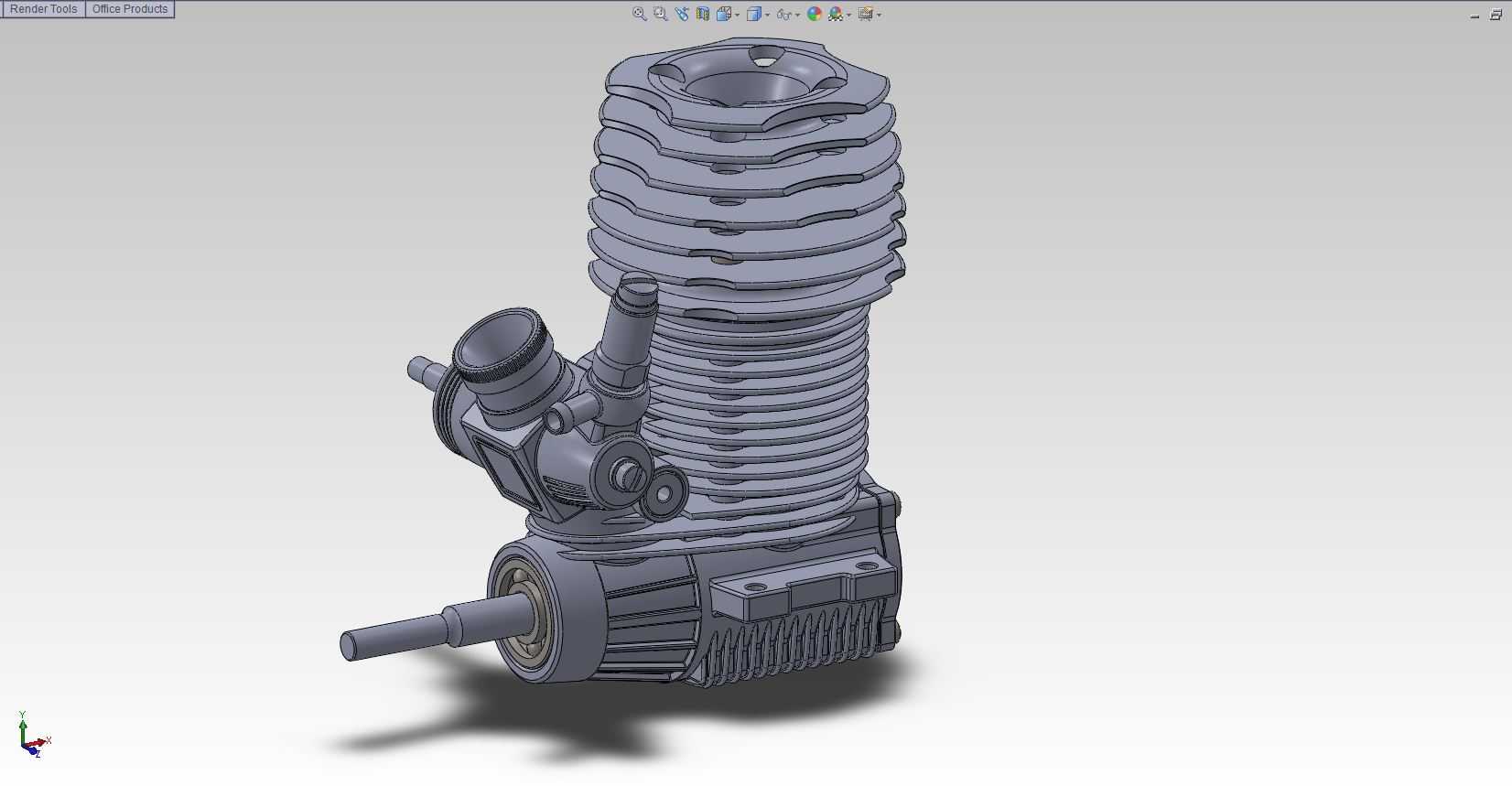

实际装机的时候，这个动力单元的安装边界是必须卡死的硬指标，主安装座的孔位是按照700级机架的标准安装距设计的，横向安装宽度控制在82mm以内，纵向从曲轴输出端到缸头顶部的总高度是127mm，不会和直升机的倾斜盘、舵机拉杆产生运动干涉，曲轴输出端的轴径是8mm，带标准的M5内螺纹定位孔，直接适配主流的700级离合器组件，不用额外做转接法兰。散热鳍片的排布是设计里花了不少心思的部分，缸头部分的鳍片是不等距布局，靠近排气口的高温区鳍片密度比进气侧高30%，飞行过程中主旋翼产生的下洗气流刚好能顺着鳍片的导流角度扫过整个缸体表面，连续全油门飞行的时候缸头温度能稳定控制在120摄氏度以内，不会出现过热胀缸的问题。

反向工程的过程里没有直接抄数原配件的公差，而是结合实际装机的磨损情况做了结构优化，比如原机的化油器安装座是薄壁结构，炸机的时候很容易从根部断裂，这次重构的时候把安装座的壁厚从1.2mm加到了2mm，同时在根部加了R1.5的过渡圆角，不增加额外重量的前提下，安装座的抗冲击强度提升了近一倍。曲轴箱的合箱面做了0.1mm的止口设计，装配的时候不用反复打胶找正，合箱后的密封性能比平面贴合的结构好很多，不会出现高速运行时曲轴箱漏气导致的怠速不稳问题。

从功能特性上看，这个动力单元的排量是105级，输出功率能达到3.2马力，足够带动700级直升机做全负载的3D特技动作，包括熄火降落、大角度翻滚、钟摆这类对动力响应要求极高的动作，油门响应延迟控制在0.2秒以内，和舵机的动作匹配度很高。侧置的化油器安装角度是和进气道的气流走向匹配的，油针的调节位置刚好露在机架侧板的外侧，外场调试的时候不用拆外壳就能直接调整主副油针，维护便利性比后置化油器的构型好很多。排气口的安装法兰是标准的25mm孔距，适配市面上所有700级通用的排气管，不用做额外的改装。

设计的时候也考虑了易损件的替换性，活塞、连杆、曲轴这些运动部件的尺寸都是和同级别通用配件兼容的，外场飞行如果出现零件损坏，不用找原厂专属配件，用通用的航模发动机配件就能直接替换，降低了使用成本。整个结构的重量控制在380g以内，比同排量的金属缸头发动机轻20g左右，对于对重量极其敏感的航模直升机来说，这个重量差能直接提升3%左右的机动灵活性，不会给机头增加额外的配重负担。

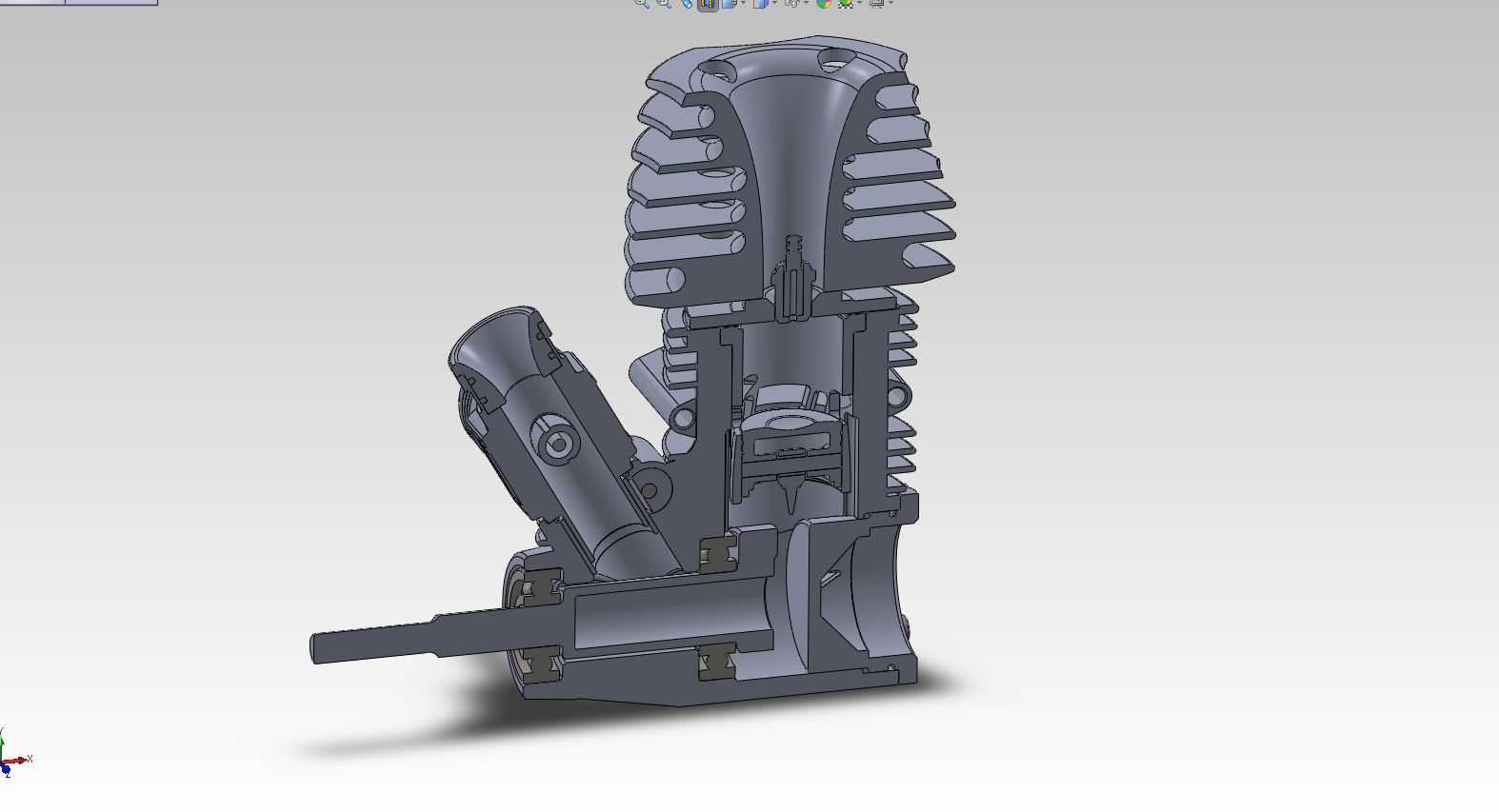

实际装机测试的时候，整个动力单元的振动值控制得很好，曲轴的动平衡是按照G2.5级的精度做的，怠速运行的时候整个机架的振动幅度不超过0.02mm，不会影响机载飞控、陀螺仪的正常工作，高速飞行的时候也不会因为振动导致图像传输出现果冻效应。缸体内部的扫气道是按照三回流的结构设计的，扫气效率比普通的两冲程结构高12%左右，燃料燃烧更充分，积碳生成速度慢，连续运行50个小时之后拆检，活塞顶的积碳厚度不超过0.1mm，不用频繁清理维护。
