镂空纹理圆柱装饰套筒创意设计作品

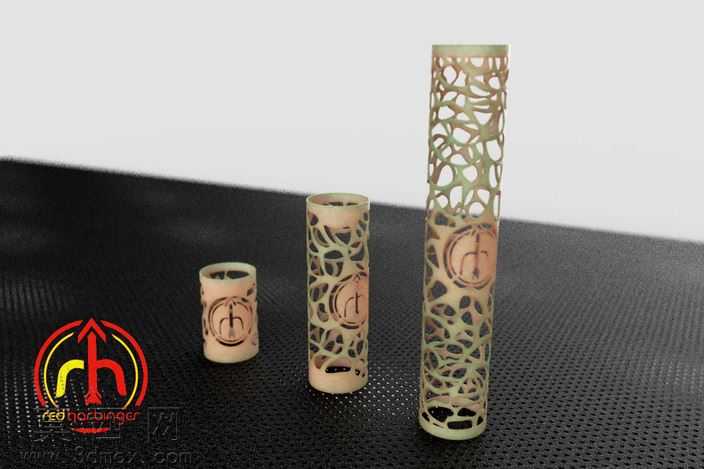

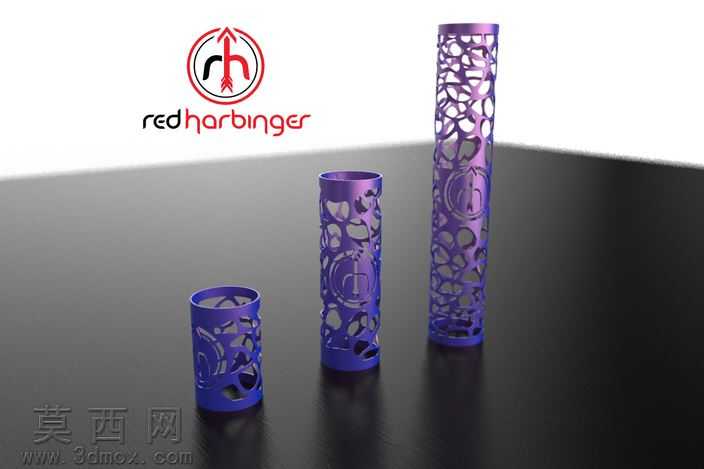

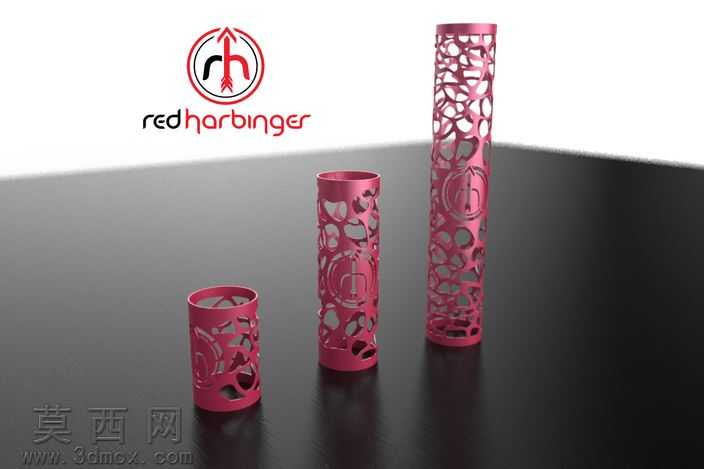

本作品为三款不同高度规格的镂空圆柱套筒设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以等直径圆柱曲面为基础基体，通过绘制连续不规则的泰森多边形类仿生脉络草图，投影至圆柱曲面后使用曲面剪裁工具生成均匀分布的镂空孔洞结构，孔洞边缘全部做R0.3mm的圆角过渡处理，避免3D打印过程中出现应力集中或层间开裂问题。三款套筒分别采用不同的高度参数，直径保持统一规格，筒身中部预留圆形标识嵌装区域，区域内的浮雕标识采用凸台拉伸命令生成，凸起高度控制在0.8mm，与镂空脉络的视觉层次形成清晰区分。材质渲染阶段选用哑光光敏树脂材质，调整材质粗糙度参数为0.6，模拟光固化3D打印成品的微磨砂质感，同时添加轻微的半透明次表面散射效果，还原浅色树脂打印件在光线照射下的通透质感，场景搭建时采用深色纹理防滑垫作为承载面，添加三点布光系统：主光源从侧上方45度角入射，突出镂空结构的光影层次，补光弱化阴影死区，轮廓光勾勒套筒边缘轮廓，最终渲染图清晰呈现三款套筒的比例关系与纹理细节。设计思路上，该套筒可作为桌面装饰摆件、笔套防护构件或小型灯具的外灯罩使用，镂空结构在保证筒体结构强度的同时大幅降低整体重量，连续的仿生脉络纹理既具备自然流畅的视觉美感，也通过不规则的筋条分布实现了筒身各方向受力的均匀传递，避免规则镂空结构容易出现的应力薄弱点，所有结构参数均适配主流光固化3D打印机的成型精度要求，壁厚统一设置为1.2mm，既保证打印成品的结构刚性，也减少打印过程中的树脂耗材消耗，标识区域的模块化设计也支持使用者替换为自定义图案，具备较高的二次修改适配性。
