Nexus5手机充电器外壳结构设计

日常消费电子配套的充电配件，是手机使用场景中不可或缺的配套部件，这款适配Nexus5机型的充电器外壳结构，在设计阶段优先考量了手持插拔的操作手感与内部元件的排布空间。从实际使用场景出发，这类墙插式充电器多数时候会被插在墙面插座、插排上使用，部分场景下用户会在插拔充电线时连带触碰充电器本体，因此外壳的圆角过渡设计并非单纯的外观考量，而是避免棱角在插拔受力时硌手，同时降低外壳边角受磕碰时出现应力开裂的概率。

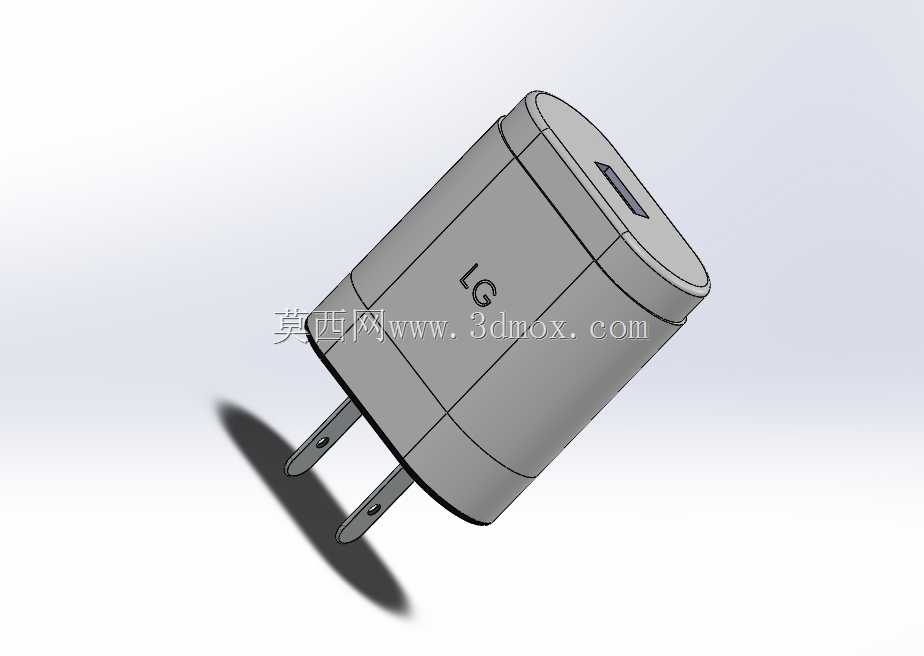

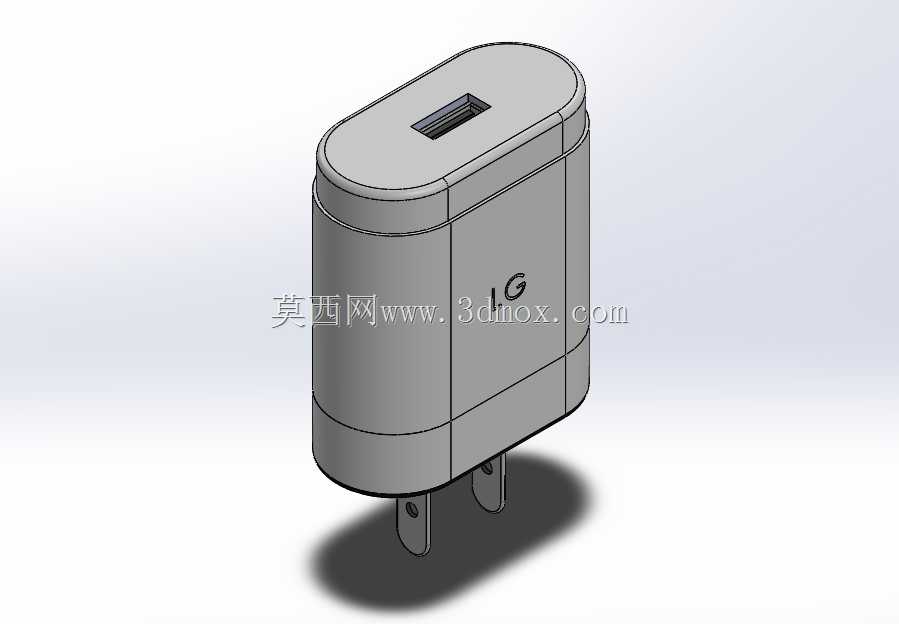

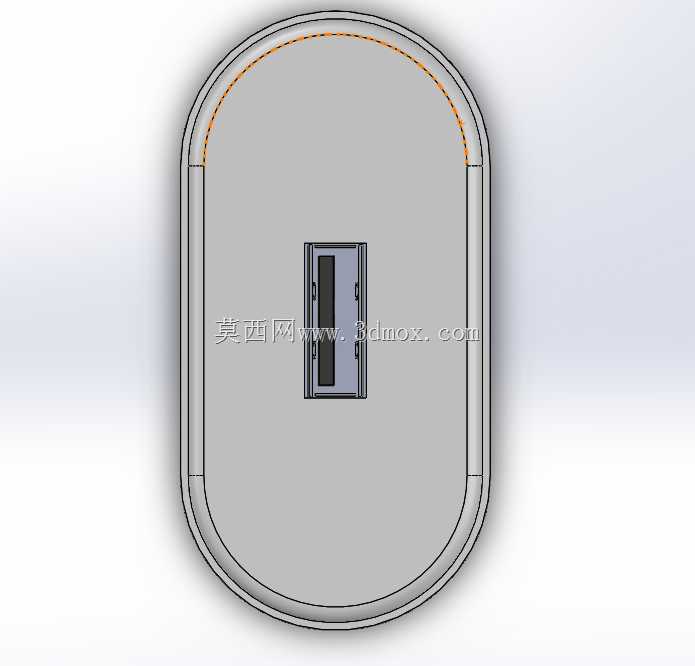

从结构排布来看，外壳整体采用长圆形的轮廓设计，内部预留的空间刚好容纳高压侧插脚组件、整流电路板、低压侧USB输出接口的安装位，插脚的固定槽位做了加厚的筋位处理，避免插脚在反复插拔插座的过程中出现松动偏移，USB接口的安装位做了定位凸台，保证接口与外壳开口的同轴度，避免用户插充电线时出现对位不准、接口剐蹭外壳的问题。外壳的上下盖配合采用卡扣加超声焊接的组合结构，卡扣在装配阶段起到预固定的作用，超声线沿壳体内圈均匀布置，焊接完成后可以实现壳体的密封，避免日常使用中灰尘、泼溅的水渍进入壳体内部影响电路安全。

在安装边界的考量上，外壳的整体厚度控制在适配常规86型墙面插座的凸起范围内，不会因为壳体过厚导致插排上相邻的插座位被遮挡，这一点在多设备共用插排的使用场景下尤为重要，很多早期充电器设计忽略了插排的孔位间距，导致插上之后相邻插孔无法使用，这款外壳的宽度尺寸做了针对性收窄，插脚位置居中布置，插入单孔位后不会干涉两侧的插孔使用。壳体表面采用细晒纹的表面处理，既可以避免日常使用中残留指纹划痕，也能提升手持插拔时的摩擦力，减少手滑掉落的概率。

从设计思路的落地来看，这款外壳的建模过程优先完成内部元件的堆叠排布，确定各个元件的安全间隙之后再向外偏移生成壳体壁厚，壁厚保持均匀的1.8mm，避免注塑生产时出现缩痕、填充不均的问题，在插脚固定位、USB接口定位位这些受力集中的区域，局部加厚到2.5mm，同时做了均匀的过渡，避免壁厚突变产生的注塑缺陷。壳体内部的筋位设计除了固定电路板之外，还起到了加强壳体强度的作用，在充电器被挤压、掉落的场景下，筋位可以分散外力，避免壳体直接挤压到内部电路板造成元件损坏。

实际量产适配中，这款外壳的拔模角度统一做了1.5度，所有的加强筋、卡扣位置都做了对应的拔模处理，避免注塑脱模时出现拉伤，壳体的分型面设置在侧面最大轮廓处，既方便模具加工，也能减少合模线对外观的影响，合模线的位置刚好在侧面圆弧的切线位置，日常使用中不会被轻易察觉。插脚的伸出长度符合国标墙插的插入深度要求，保证插入插座后接触稳定，不会因为接触面积不足导致充电时发热。USB开口的尺寸公差控制在±0.05mm，既可以保证不同厂商的Micro USB插头都能顺利插入，也不会因为间隙过大导致插头晃动、接触不良。

在日常使用的耐用性考量上，外壳的边角做了R3的圆角处理，掉落时边角先接触地面的情况下，圆角可以分散冲击力，相比直角外壳的抗跌落性能提升明显，壳体材料选用常规的阻燃PC材质，建模时预留了材料收缩率的补偿量，保证成型后的尺寸符合设计要求。内部的电路板固定柱做了火山口设计，避免螺丝锁附时出现柱位开裂的问题，固定柱的高度刚好支撑电路板，不会出现电路板受压变形的情况。上下盖的超声线设计成三角形截面，焊接时融化均匀，焊接后的壳体结合强度可以承受1米高度跌落不松脱，满足日常消费电子配件的耐用性要求。
