小型嵌入式三位数码显示操作面板

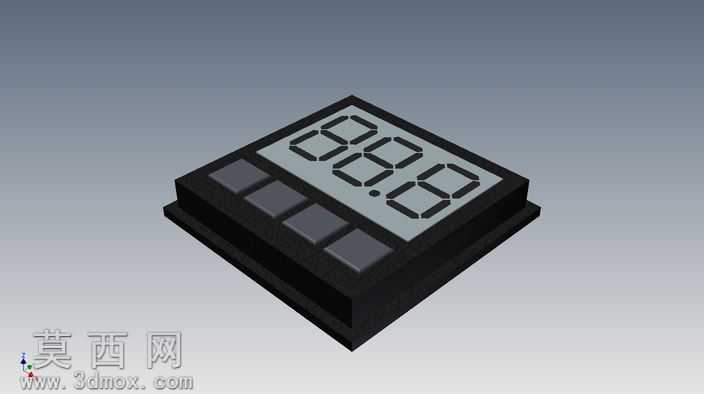

本作品为小型嵌入式三位数码显示操作面板的三维建模成果，建模过程依托三维设计软件完成，整体采用1:1等比例还原实物尺寸，精准还原了面板的外观形态与结构细节。建模初期先梳理产品的功能结构逻辑，将整体拆分为外壳基座、数码显示区域、操作按键三个核心模块，通过草图绘制勾勒各部件的平面轮廓，再运用拉伸、倒角、拔模等基础特征命令完成主体结构的搭建，外壳部分做了边缘圆角处理，还原实物注塑成型后的圆润边角，避免尖锐棱角的生硬感，同时在外壳底部预留嵌入式安装的卡位结构，匹配实际设备的嵌入式安装需求。数码显示区域建模时，重点还原三位八段数码管的显示形态，将数码管的段码结构做了分层处理，区分段码发光层与黑色衬底层，通过材质参数调整模拟数码管未点亮时的深灰哑光质感，显示区域的外框做了微凸的边框设计，与外壳主体形成清晰的结构分界。操作按键部分共设置四个矩形按键，按键与外壳的装配间隙控制在合理范围，还原实物按键的浮动装配结构，每个按键表面做了微凹的触感设计，模拟实际使用时的手指贴合触感。材质渲染阶段，外壳主体采用黑色哑光工程塑料材质，调整粗糙度参数还原注塑塑料的细腻磨砂质感，避免过度反光的塑料感；按键部分采用深灰色哑光塑料材质，与外壳形成轻微的色彩区分，同时保留统一的哑光质感；数码显示区域的透明覆盖层采用半透明磨砂PC材质，调整透明度与折射参数，模拟实际面板的显示视窗效果，既可以清晰呈现内部数码管结构，又带有轻微的雾面质感，还原真实显示面板的视觉效果。整体建模过程严格遵循实物的装配逻辑，各部件之间的配合间隙、结构层级都做了精准还原，没有出现结构穿模、比例失调的问题，渲染阶段采用柔和的环境光，多角度呈现面板的外观细节，清晰展示各部分的结构特征与材质质感，可用于电子设备配件展示、嵌入式组件选型参考、产品结构教学演示等场景。
