螺旋浸入式蒸汽加热元件结构设计

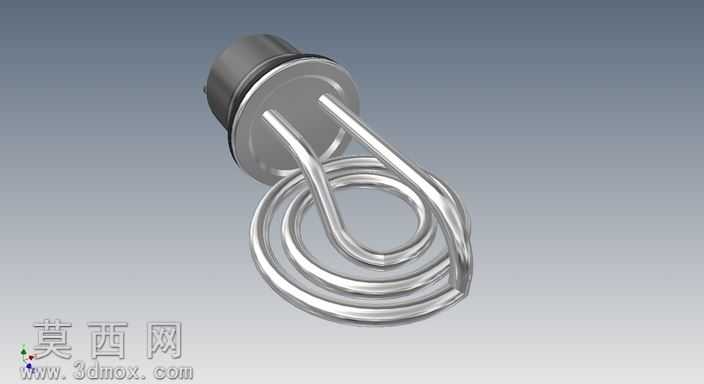

本加热元件采用三维参数化建模完成整体结构设计，建模过程中首先对元件的功能需求进行拆解，明确其作为小型蒸汽发生单元核心加热部件的定位，需要在有限空间内最大化换热接触面积，同时保证结构强度与安装密封性。建模阶段先构建顶部的安装基座，该基座为带密封台阶的圆柱结构，用于实现与容器壁的密封固定，建模时严格控制基座的同轴度公差，保证后续安装时的密封可靠性，基座端面预留加热盘管的穿装孔位，孔位与盘管的配合间隙按照过盈配合的装配要求设定，避免使用过程中出现渗漏问题。之后进行核心的螺旋盘管结构建模，盘管采用多圈螺旋盘绕的形态设计，盘绕过程中控制每一圈盘管的螺距均匀一致，既保证盘管之间留有足够的流体流通间隙，避免蒸汽生成过程中出现气堵问题，又能在有限的径向空间内尽可能延长盘管的有效长度，增大换热接触面积。盘管末端做圆滑收头处理，避免尖锐结构带来的应力集中问题，同时盘管与顶部基座的连接位置做圆角过渡处理，分散焊接或装配过程中的应力，提升结构的抗疲劳性能。材质设定上，盘管部分赋予高抛光金属材质，模拟不锈钢加热管的表面质感，还原金属表面的高光反射特性，基座部分赋予哑光金属材质，区分不同部件的表面处理工艺，基座的密封槽位置赋予橡胶类材质，还原密封件的视觉特征。渲染阶段采用柔和的环境光搭配主光源，突出螺旋盘管的曲面流畅度与金属质感，清晰展示盘管的盘绕层次与整体结构形态。设计思路上，该加热元件针对小型蒸汽发生场景优化，螺旋结构能够让热量在流体中更均匀地扩散，相比直管结构换热效率提升明显，紧凑的盘绕形态能够适配小型容器的安装空间，顶部的一体化安装基座简化了装配流程，减少了额外的密封连接件，降低了渗漏风险，整体结构在保证加热效率的同时兼顾了结构可靠性与装配便捷性，能够满足小功率蒸汽发生单元的使用需求。
