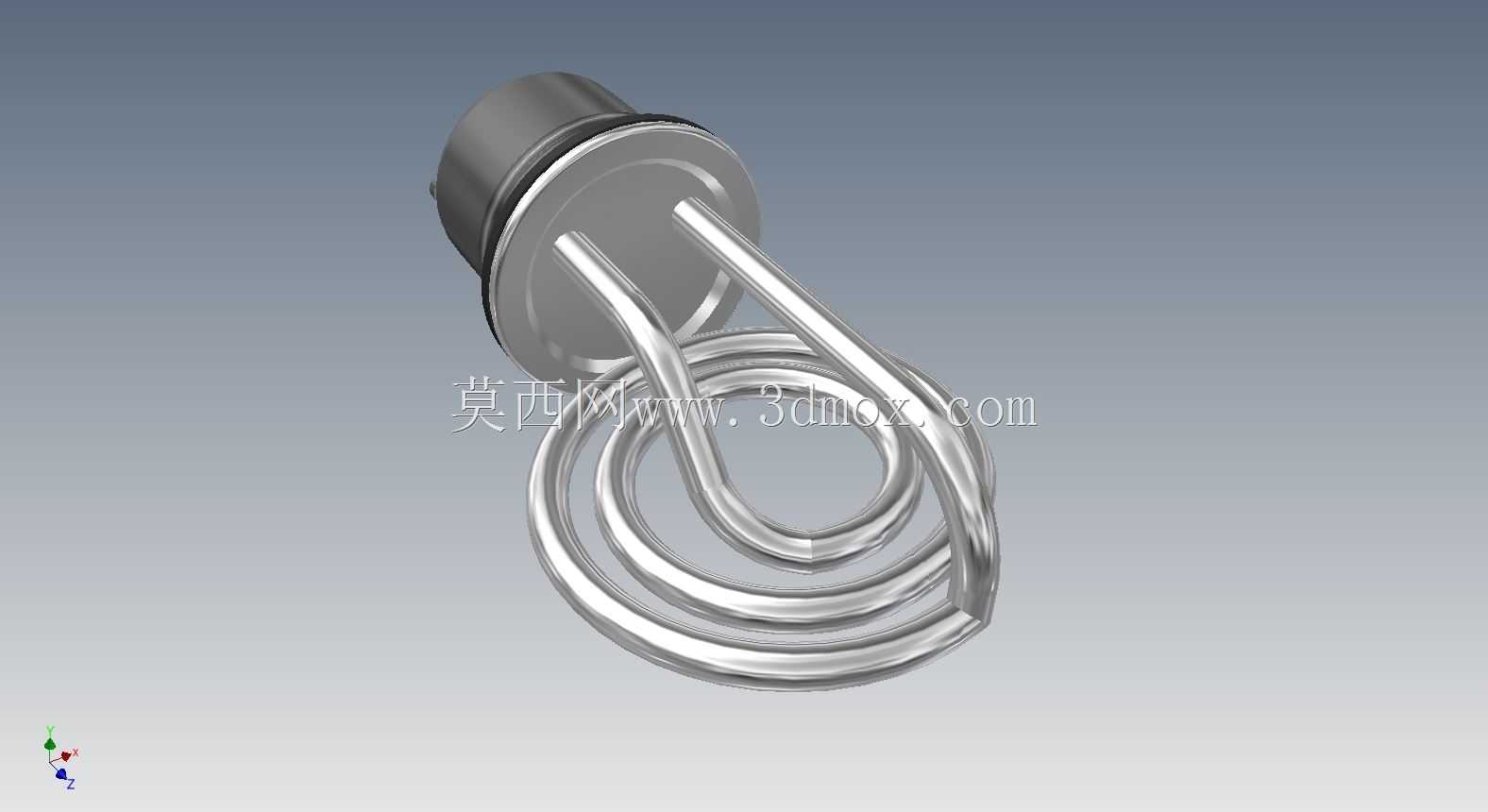

小型蒸汽发生用螺旋浸入式电加热管结构

　　做小型蒸汽发生单元的结构设计时，加热元件的选型和结构匹配直接决定了整套机组的蒸汽产出效率、运行稳定性和使用寿命，这款螺旋结构的浸入式加热元件，是针对小容积蒸汽发生腔体做的适配化设计，在桌面级蒸汽设备、小型实验用蒸汽发生器、便携蒸汽清洁设备这类对安装空间、加热响应速度有明确要求的场景里，这类结构的加热元件比传统直棒式加热管的换热效率高出不少。从实际使用场景来看，这类加热元件的工作逻辑是完全浸入腔体内部的液态水介质中，通电后合金发热丝产生的热量通过金属管壁直接和水体接触换热，能在较短时间内将腔体内的水加热至沸腾产生饱和蒸汽，因为是作为小型机组的集成部件设计，整个结构没有多余的外置连接件，安装端直接采用法兰式密封固定结构，

　　和腔体的安装孔位配合时，只需要在腔体侧壁预留对应直径的安装通孔，通过端部的压合结构配合密封垫圈就能实现承压密封，不需要额外设计复杂的安装支架，能大幅压缩整套蒸汽发生单元的整体尺寸。设计这款加热元件的时候，首先要考虑的是换热面积和腔体容积的匹配，螺旋盘绕的结构能在有限的腔体径向空间内，把金属换热管的有效换热长度拉到最长，相比同安装直径的直型加热管，螺旋结构的换热面积能提升2-3倍，而且螺旋盘绕形成的环形流道，能让水在受热沸腾时形成自然的对流循环，不会出现局部区域水体滞流导致的管壁干烧问题。从结构细节来看，加热管的螺旋盘绕圈数、每一圈的螺距、螺旋整体的外径，都是严格匹配对应小型蒸汽腔体的内部尺寸设计的，螺旋外径比腔体内径小8-10mm，

　　既保证加热管和腔体壁之间留有足够的水流通道，避免加热管贴壁导致腔体局部过热，也能最大化利用腔体内部的径向空间；螺距控制在管外径的1.2倍左右，既不会因为螺距过小导致相邻管段之间的热量互相干扰，造成局部热负荷过高，也不会因为螺距过大浪费腔体的轴向空间。端部的固定座采用厚壁金属结构，一方面是作为加热管引出端的固定支撑，承受加热管自身的重量和水体沸腾时产生的冲击振动，另一方面是和密封垫圈配合，实现腔体和外部接线端的隔离，防止腔体内的蒸汽或者水渗漏到接线区域造成电气故障。在实际建模过程中，要特别注意加热管弯曲部位的圆角处理，金属加热管在弯制的时候，弯曲半径不能小于管外径的2倍，不然会导致管内部的绝缘填充料分布不均，

　　甚至出现发热丝偏移贴壁的问题，建模时严格按照实际弯管工艺的最小弯曲半径做螺旋段的曲率设计，能保证后续加工出来的成品不会出现电气性能缺陷。另外，加热管的引出端长度要匹配安装座的厚度和外部接线的安全距离，保证接线端子完全处于腔体外部的安全区域，不会被高温蒸汽直接烘烤，降低接线端绝缘层老化的速度。从安装边界来看，整个加热元件的最大外轮廓就是端部固定座的外径，安装时只需要保证腔体上的安装孔和固定座同轴，螺旋段伸入腔体内部时不会和腔体内的液位传感器、蒸汽引出管等其他部件发生干涉就行，因为螺旋段是沿固定座的中心轴线对称盘绕的，安装时不需要调整周向角度，装配难度很低，适合小型设备的批量组装作业。在实际工况运行中，这种螺旋结构的加热元件因为换热路径长，表面热负荷可以设计得比直棒式加热管更低，管壁表面的单位面积发热功率控制在合理区间内，能大幅减少管壁结垢的速度，尤其是在水质硬度较高的使用场景下，更低的表面热负荷能避免水中的钙镁离子快速在管壁沉积形成隔热垢层，延长加热元件的连续使用寿命。同时，螺旋结构自身的刚性比同长度的直型加热管好很多，在水体沸腾产生的气泡冲击下，不会出现管段晃动变形的问题，不需要额外在加热管末端加支撑结构，进一步减少了腔体内的结构件数量，降低了结构复杂度和清洁难度。
