63毫米ABS材质手动球阀三维结构设计

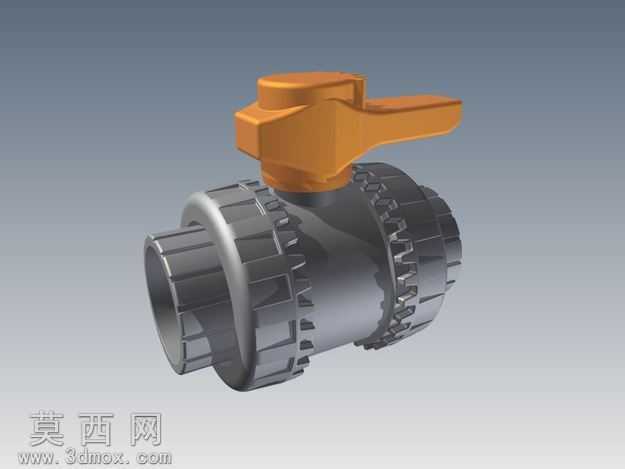

本作品为63毫米规格ABS材质双活接手动球阀的三维可视化模型，建模阶段以民用给排水、低压流体输送管路的实际应用需求为核心设计依据，严格遵循塑料球阀的通用结构比例开展参数化搭建。建模过程中首先完成主体流道壳体的轮廓构建，精准还原两端承插式连接接口的尺寸公差与内壁光滑度特征，保证流道通径的同轴度，避免流体输送过程中出现不必要的压损；随后依次构建内嵌球形启闭件、阀杆传动结构、顶部橙色操作手柄以及两端带防滑齿纹的活接锁紧螺母，每一处结构的装配间隙都经过反复校准，既还原了实物的装配逻辑，也清晰呈现了各部件的运动配合关系。材质渲染阶段针对不同部件的物理属性做了差异化处理：主体壳体与活接螺母采用深灰色硬质ABS塑料材质，调整材质的粗糙度参数还原工程塑料略带磨砂的哑光质感，同时在边缘棱角处添加细微的高光反射，体现塑料件注塑成型的规整度；操作手柄采用亮橙色工程塑料材质，适当提升材质的光泽度，既还原实物中手柄的辨识度设计，也通过色彩区分强化了操作部件的视觉提示效果；金属阀杆部分添加细微的金属拉丝纹理，还原金属传动件的材质特性。整体渲染采用柔和的渐变灰色背景，搭配均匀的漫反射光照，避免生硬阴影遮挡结构细节，同时在部件衔接处添加极淡的环境遮蔽效果，强化各部件的层次关系，让整体结构的展示更加清晰直观。设计思路上，本模型定位为视觉展示用途，不包含可用于生产加工的参数化程序集，重点还原球阀的外观形态与结构组成，可用于管路系统方案展示、产品宣传配图、教学演示场景中，帮助观看者快速理解这类双活接塑料球阀的外形特征与基本构造，无需打开专业工程软件即可直观掌握产品的整体形态。建模过程中特意对活接螺母外圈的防滑齿做了等比例还原，每一道齿纹的间距、深度都与实物保持一致，既还原了产品的细节特征，也让模型的真实感得到进一步提升；手柄与阀杆的连接部位做了精准的卡位结构还原，清晰呈现出手柄带动阀杆旋转、进而控制球体启闭的传动逻辑，让模型在视觉展示之外，也能传递基础的结构原理信息。
