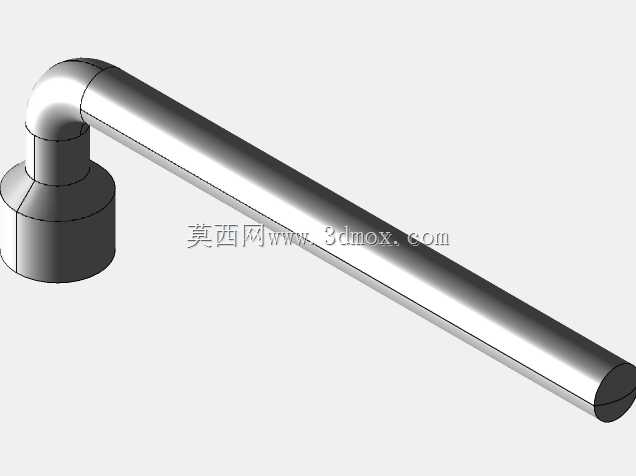

14mm规格L型套筒六角扳手结构

在设备装配、产线运维、机械维修的各类作业场景里，这类L型套筒六角扳手是一线装配人员、设备维保人员随身工具包内的常备品，和直柄内六角、开口扳手相比，它的结构特性刚好适配很多空间受限的紧固工位。从实际使用场景来看，不管是机床护板的内六角螺栓紧固、液压阀组安装面的螺钉锁付、非标自动化设备机架的拼装作业，还是户外小型机电设备的现场维保，只要作业位置存在操作空间狭窄、螺栓沉孔深度较深的情况，这类带套筒端的L型扳手就能发挥作用——套筒端可以完全套住外六角螺栓头，相比普通内六角扳手插入螺栓内孔的受力方式，它和螺栓的接触面积更大，施加扭矩时不容易打滑磨花螺栓棱角，能有效降低螺栓头损坏的概率。

这款扳手的核心受力端为六角套筒结构，适配对边尺寸14mm的外六角紧固件，弯折的杆身形成了天然的力臂结构，长杆段作为主力施力臂时，操作人员可以用较小的手部握力输出足够的锁紧扭矩，满足常规8.8级、10.9级M8、M10规格外六角螺栓的预紧力要求；如果遇到需要快速旋拧的松动螺栓，也可以握持短边套筒侧的杆身，利用长杆端的回转半径快速转动螺栓，提升松紧螺栓的作业效率。杆身的末端做了圆弧收头处理，没有尖锐的棱角，操作人员握持施力时不会硌伤手掌，长时间作业也能减少手部的不适感。

从设计逻辑上看，这款扳手的弯折角度经过实际作业验证，既保证了力臂的有效长度，又能避开螺栓安装位置周边的凸起结构，比如设备安装面的凸台、相邻排布的管路、线缆支架等障碍物，作业时不需要刻意调整扳手的避让角度，就能顺利套入螺栓头完成转动。套筒部分的内六角型腔做了精准的尺寸公差控制，和标准外六角螺栓头的配合间隙控制在合理范围，既不会因为间隙过小导致套入、脱出卡顿，也不会因为间隙过大造成受力时接触面压溃，磨损螺栓棱角。杆身和套筒的连接位置做了圆弧过渡强化，没有应力集中的直角缺口，在施加最大额定扭矩时，不会出现弯折处断裂、套筒和杆身脱离的问题，能满足高频次作业的强度要求。

从安装边界和适配场景来说，这款扳手的套筒外径尺寸控制紧凑，针对沉孔内安装的14mm外六角螺栓，只要沉孔直径大于套筒外径、沉孔深度大于套筒轴向长度，就能顺利伸入完成紧固作业，不需要额外加工沉孔避让空间。杆身的直径经过优化，在保证整体抗扭强度的前提下尽可能做细，当螺栓周边有相邻的其他紧固件、设备筋板结构时，只要相邻间隙大于杆身直径，就能完成整圈的转动作业，不会出现杆身和周边结构卡滞的问题。在三维建模过程中，这类手动工具的模型需要重点还原套筒内六角的形位公差、弯折处的过渡圆角、杆身的直线度这些关键特征，方便做工具和作业工位的干涉检查——比如在做设备的装配工艺仿真时，可以导入该扳手模型，模拟实际锁付螺栓的操作路径，提前排查设计阶段存在的工具操作空间不足问题，避免设备加工装配完成后才发现螺栓无法正常紧固，造成后续的设计变更和零件返工。

日常使用中，这类扳手的金属表面做了防锈处理，在车间多油污、多切削液的环境下存放也不容易生锈，能长期保持表面精度和结构强度，不需要频繁做特殊的防锈维护。和T型套筒扳手相比，它的整体体积更小，方便放入便携工具包随身携带，适合外出维保、高空作业等不方便携带大型工具的场景；和棘轮套筒扳手相比，它没有额外的棘轮传动结构，整体刚性更强，能承受更大的冲击扭矩，遇到稍微锈死的螺栓时，可以适当敲击杆身末端施加冲击力，松动螺栓连接，不会损坏内部的传动零件。
