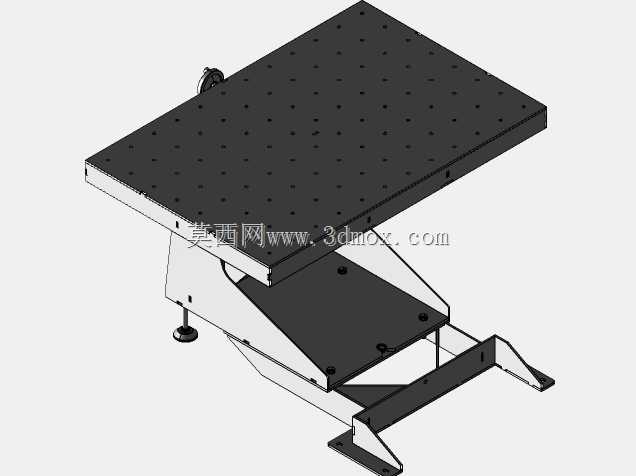

可倾斜式多孔定位坐标工作台结构

这类带多孔阵列的可倾斜坐标工作台，常出现在精密检测工位、小型零件装配工位、光学实验装夹场景以及多工序工装定位环节中，区别于固定式铸铁平台，它的核心价值在于能够通过角度调整，让装夹在台面上的工件以指定倾角对准加工头、检测探头或者装配操作位，减少反复装夹找正的辅助时间。台面采用密集阵列孔布局，孔位按照标准坐标间距排布，可配合快速锁销、专用夹具实现不同外形工件的无码装夹，不需要在台面上额外焊接定位块或者打孔攻丝，切换工件型号时只需要调整锁销位置就能完成定位基准的重置，适配多品种小批量的柔性生产需求。从结构设计逻辑来看，台面下方采用剪叉式倾斜支撑结构，支撑臂与台面底部、底部安装框架之间均采用铰接连接，侧面设置的调节手轮连接丝杆副，转动手轮时能够带动支撑臂沿铰接点转动，实现台面倾角的无级调整，调整到位后依靠丝杆副的自锁特性保持角度固定，不需要额外增加锁紧机构就能满足常规工况下的角度稳定性要求。底部框架采用折弯钢板拼焊结构，后侧设置两个带安装孔的固定支脚，可通过螺栓与地面或者设备主机底座刚性连接，前侧配置可调脚杯，能够抵消安装面的平面度误差，保证整个工作台在角度调整过程中不会出现晃动偏移。台面本身采用厚钢板加工而成，阵列孔的孔位公差控制在±0.05mm范围内，孔口做倒角处理避免装夹时刮伤工件或者夹具定位销，台面平面度经过磨削处理，保证工件装夹后基准面的贴合度，不会因为台面变形导致定位误差超差。在实际安装使用时，需要注意底部支脚的安装面要预留足够的螺栓操作空间，台面最大倾斜角度下，前端伸出的支撑结构不能和周边设备、管线产生干涉，常规配置下台面水平时的整体高度适配站立操作的人机工程要求，倾斜到最大角度时，台面最低点距离安装面的高度要满足安全防护要求，避免夹伤操作人员的手部。这类工作台的支撑结构做了加强筋设计，在台面满负载装夹工件时，支撑臂的变形量控制在允许范围内，不会因为负载导致角度漂移，铰接点采用耐磨衬套，长期反复调整角度也不会出现过大的配合间隙，保证角度调整的精度保持性。和常规固定式工作台相比，这种带坐标孔和倾斜调节功能的平台，不需要搭配复杂的角度转台就能实现斜面装夹，对于需要在斜面上进行钻孔、检测、装配的工序来说，能够省去大量的专用工装制作成本，尤其是在科研试制、工装夹具调试、小型精密组件装配场景下，它的通用性优势非常明显，不需要针对每一种倾角的工件单独制作定位靠山，只需要通过手轮调整到需要的角度，再用孔位上的锁销固定工件就能开始作业。在设计这类结构的时候，需要重点核算支撑臂的抗弯截面模量，根据台面的额定负载确认钢板的厚度，丝杆副的选型要满足推力要求，避免在满负载调整时出现丝杆卡滞或者自锁失效的问题，铰接点的销轴要做热处理提升表面硬度，减少长期转动带来的磨损，底部框架的焊接要做去应力处理，防止焊接变形导致台面安装后出现倾斜偏差。台面的阵列孔排布要结合常用的夹具安装尺寸确定孔距，既不能因为孔距过大导致部分小尺寸工件无法装夹，也不能因为孔距过小导致台面整体刚性下降，孔的深度要满足锁销的插入深度要求，保证装夹的可靠性。
