大跨度星型排布钢结构仓储棚架设计

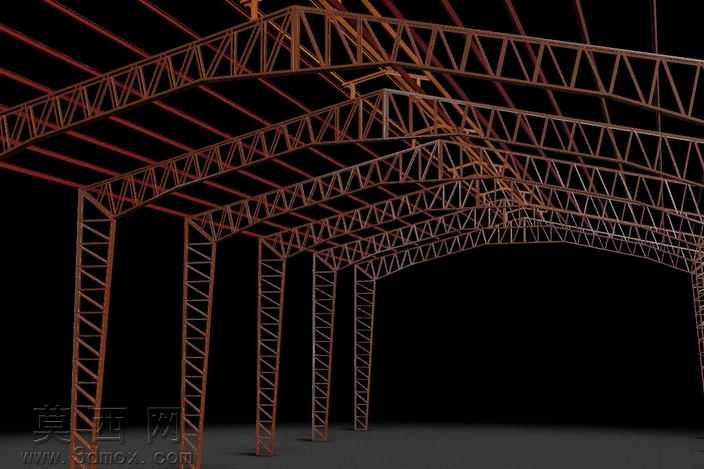

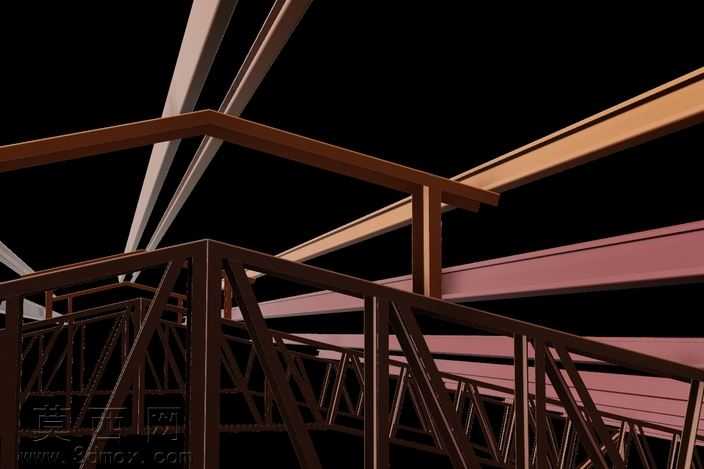

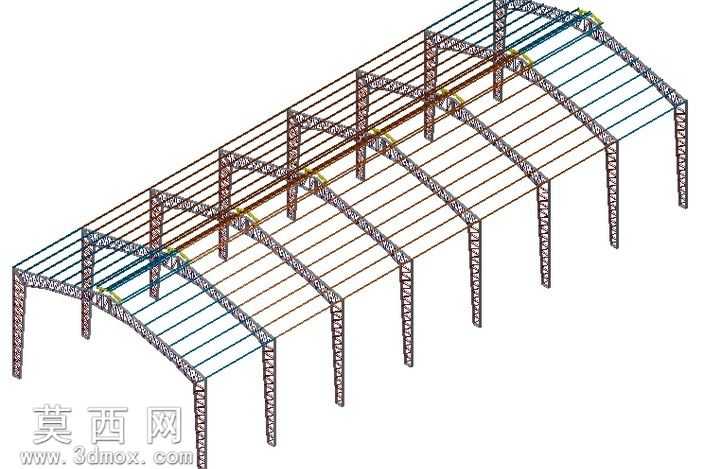

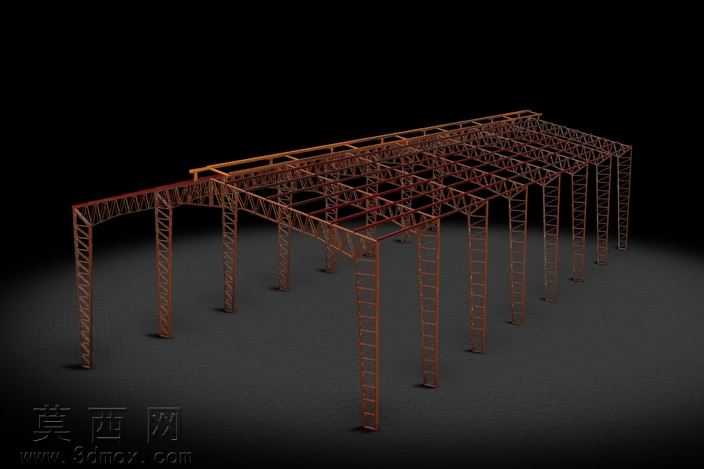

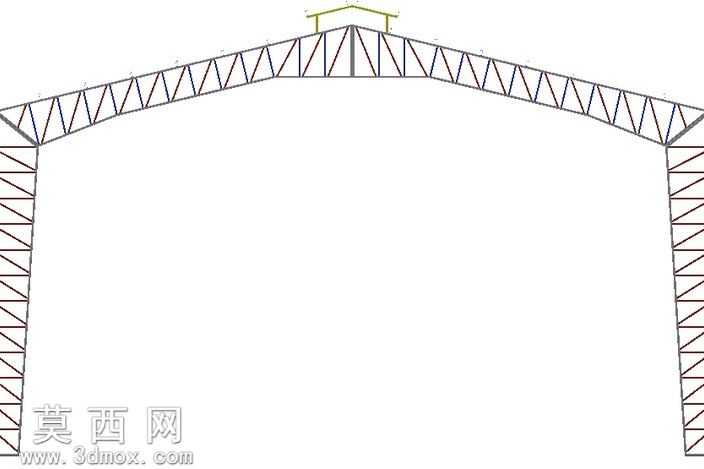

本作品为采用三维建模软件完成的大跨度仓储用钢结构棚架设计，整体采用星型排布的承重逻辑搭建空间框架体系。建模过程中首先完成整体轴线定位，依据仓储空间的跨度需求确定立柱排布间距，每排承重立柱采用等距阵列布置，纵向沿仓储进深方向延伸，横向形成多跨连续的支撑体系，所有构件的定位严格遵循钢结构受力的合理间距，避免出现应力集中的不合理节点。建模时对每一根钢构件都做了参数化处理，立柱采用变截面H型钢的建模逻辑，从柱脚到柱顶根据承重需求微调截面尺寸，柱脚位置预留了与基础连接的法兰盘安装结构，柱顶与桁架的连接节点做了加劲肋的细节建模，还原真实钢结构的节点加强设计。顶部的桁架结构采用三角形稳定单元拼接，上下弦杆与腹杆按照星型辐射的逻辑排布，纵向设置通长的系杆将每一排横向桁架连接成整体，形成空间协同受力的框架体系，系杆与桁架的连接节点同样做了节点板与螺栓孔的细节建模，还原实际钢结构的安装构造。材质渲染阶段，为钢构件赋予了带有金属质感的结构钢材质，表面做了轻微的防锈漆质感处理，不同受力等级的构件通过细微的色彩差异做区分，方便直观识别主承重构件与次支撑构件，渲染时采用线框与实体结合的显示模式，既可以清晰展示内部的桁架排布逻辑，也能直观呈现整体棚架的外部轮廓形态。设计思路上围绕仓储空间的无遮挡使用需求，采用星型排布的桁架结构将屋面荷载均匀传递到每一根承重立柱，在保证大跨度覆盖能力的同时尽可能减少构件的用钢量，所有节点的设计都参考了实际钢结构工程的构造规范，确保模型的结构逻辑符合真实工程的受力要求，整体框架没有多余的装饰构件，完全围绕仓储空间的承重、遮护功能展开设计，每一处构件的排布都经过受力逻辑的推演，避免出现结构冗余或者受力薄弱的位置，能够直观展示这类大跨度钢结构棚架的完整构造体系。
